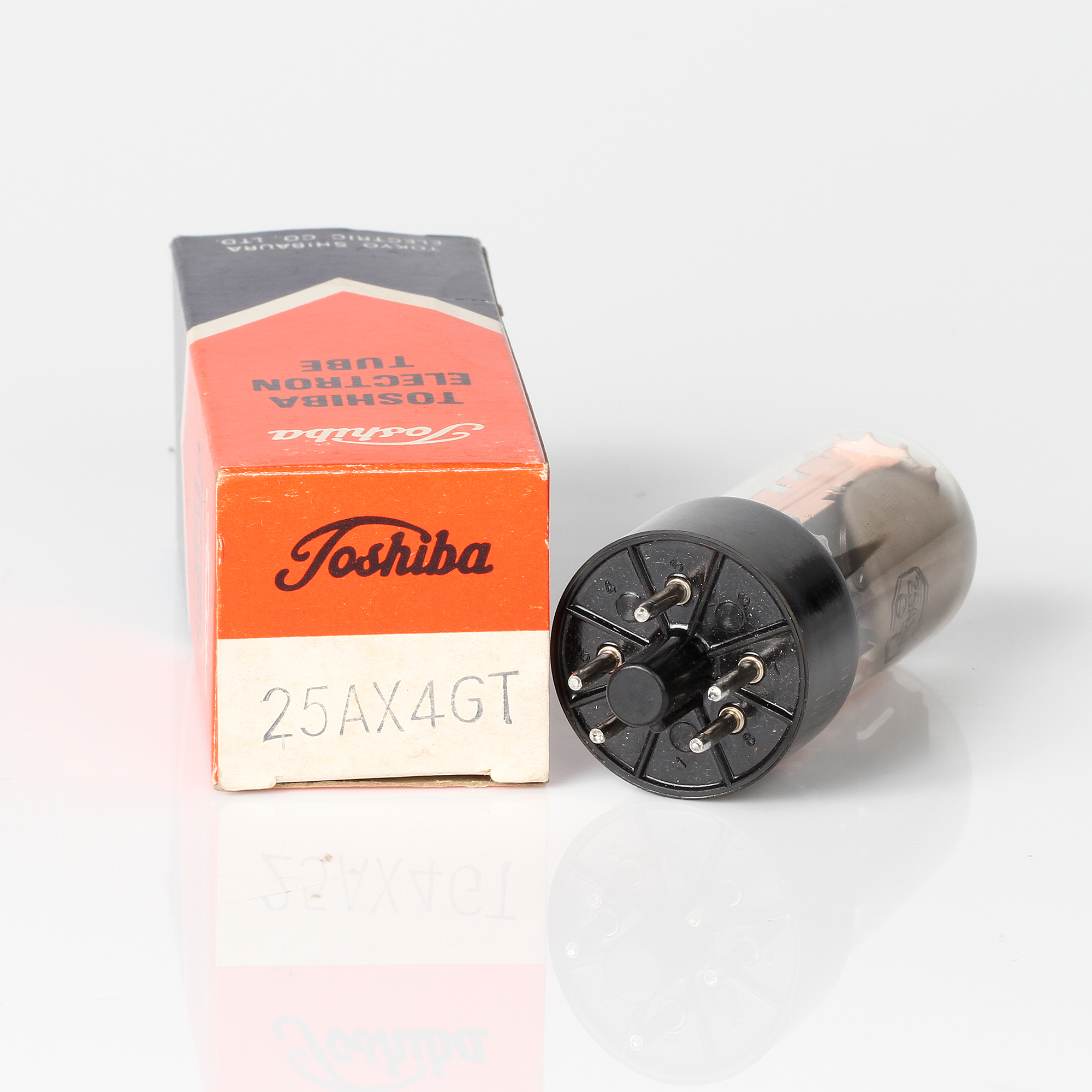

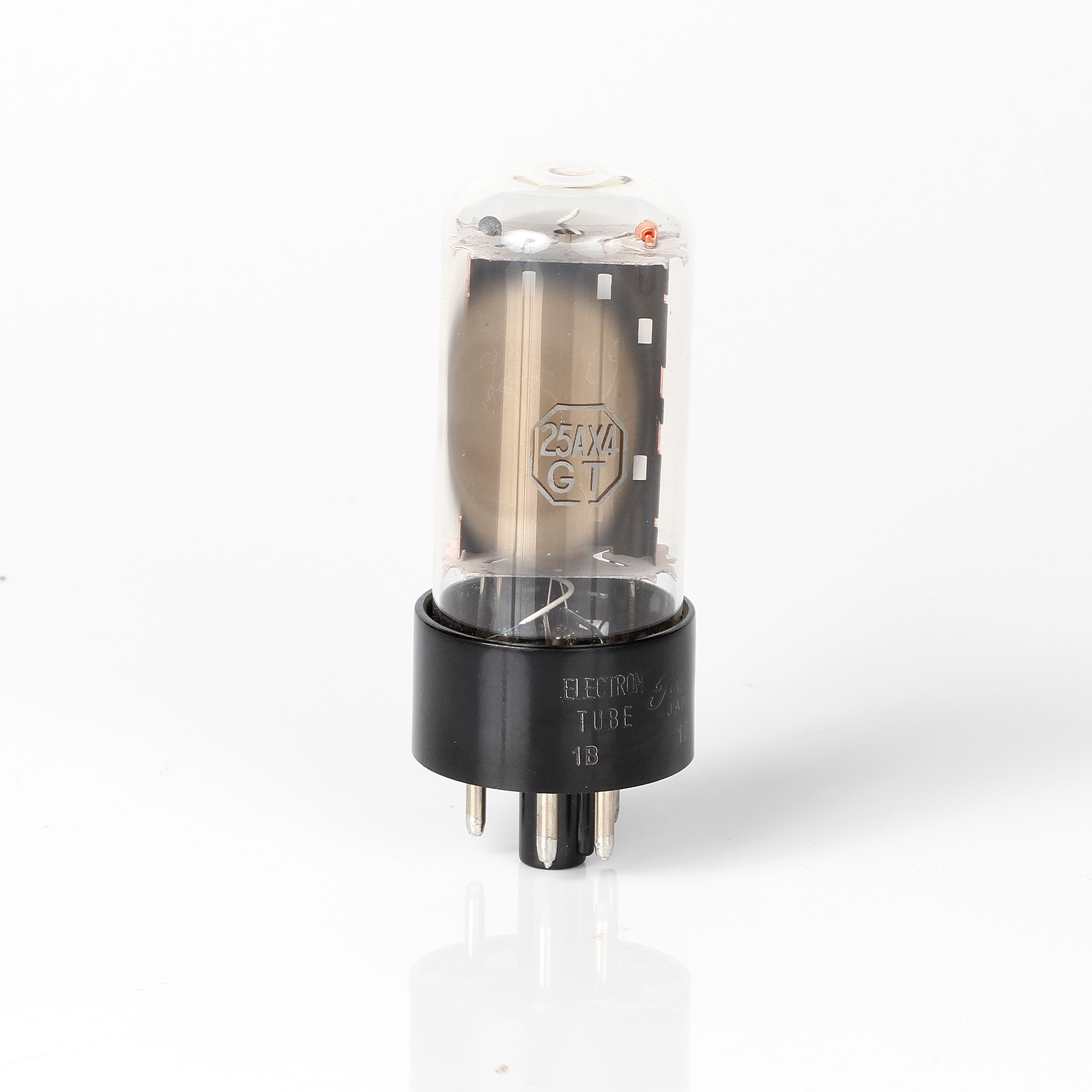

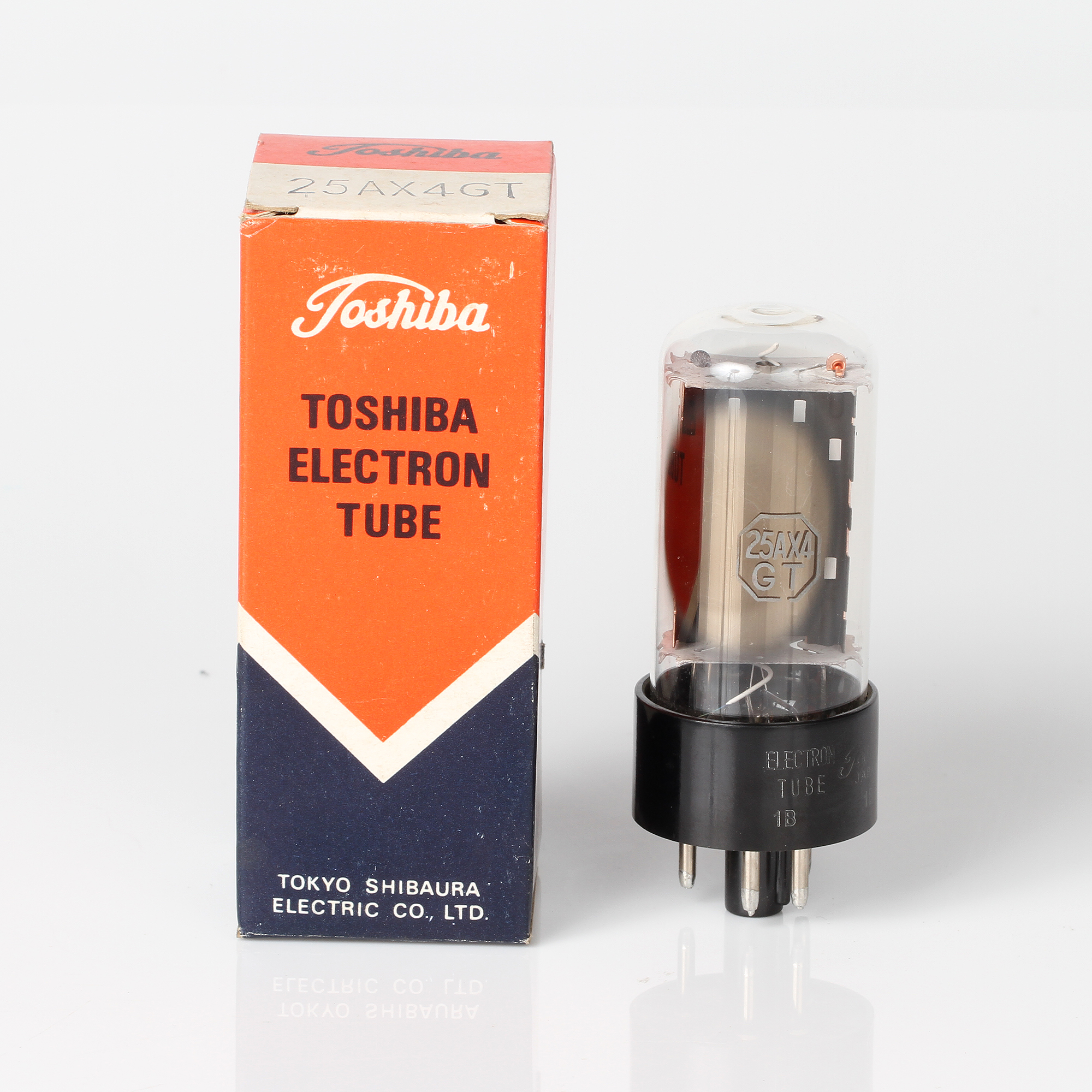

Válvula 25AX4GT – TOSHIBA
Especificações e Características da Válvula 25AX4GT
- Tipo: Retificadora de Meio-Onda
- Filamento:
- Tensão: 25 Volts
- Corrente: 0,3 Amperes
- Posição de Montagem: Qualquer posição
- Visão Inferior da Lâmpada de Vidro
- Base Octal (8 pinos)
Características Elétricas
- Classificações (Interpretadas de Acordo com o Padrão RMA Nº-210):
- Tensão do Filamento: 25 Volts
- Corrente do Filamento: 0,3 Amperes
- Tensão Máxima Inversa de Pico: 560 Volts
- Tensão Máxima de Placa: 280 Volts RMS
- Corrente Média de Placa: 125 mA
- Condições de Operação e Características Típicas:
- Tensão do Filamento: 25 Volts
- Corrente do Filamento: 0,3 Amperes
- Tensão de Placa: 280 Volts RMS
- Corrente de Pico de Placa: 400 mA
- Corrente Média de Placa: 125 mA
- Queda de Tensão Direta: 22 Volts (a 125 mA)
Aplicações
A válvula 25AX4GT é uma retificadora de meio-onda projetada para converter corrente alternada (AC) em corrente contínua (DC) em fontes de alimentação de alta tensão. É amplamente utilizada em receptores de rádio e televisores, oferecendo uma operação eficiente e confiável.
Notas Adicionais
- A válvula 25AX4GT é ideal para aplicações em fontes de alimentação onde uma conversão eficiente de AC para DC é necessária. Sua construção robusta e capacidade de suportar altas tensões de placa a tornam uma escolha popular para equipamentos eletrônicos de consumo.
