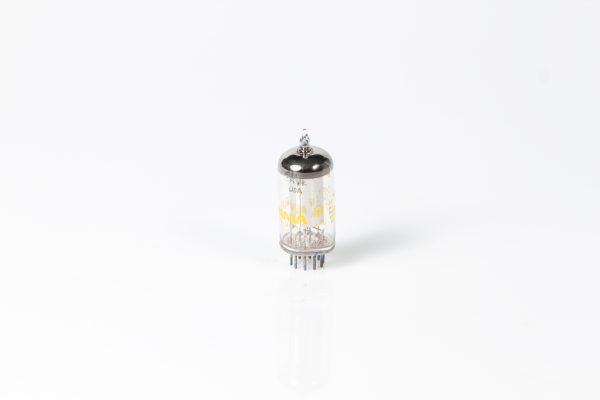

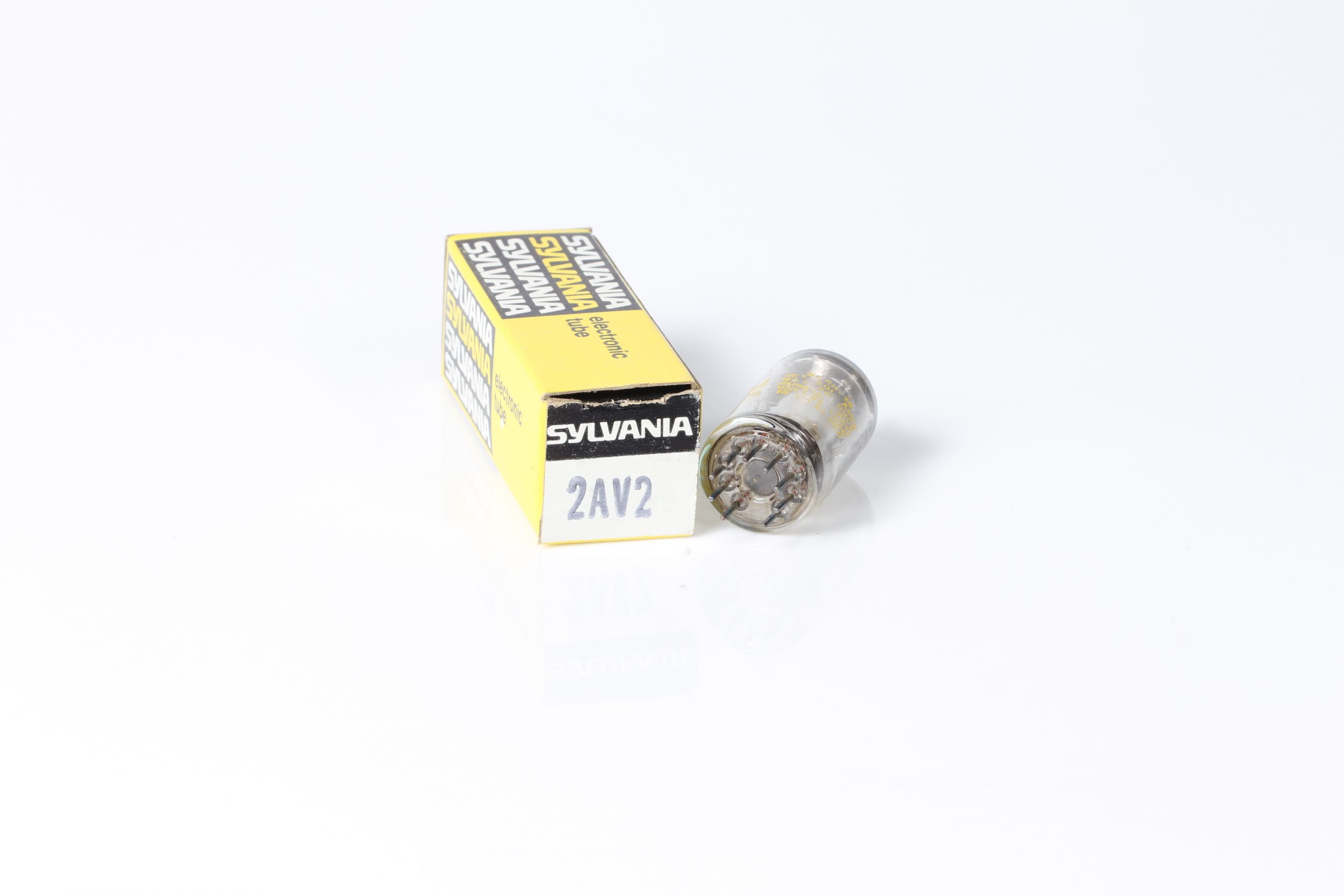

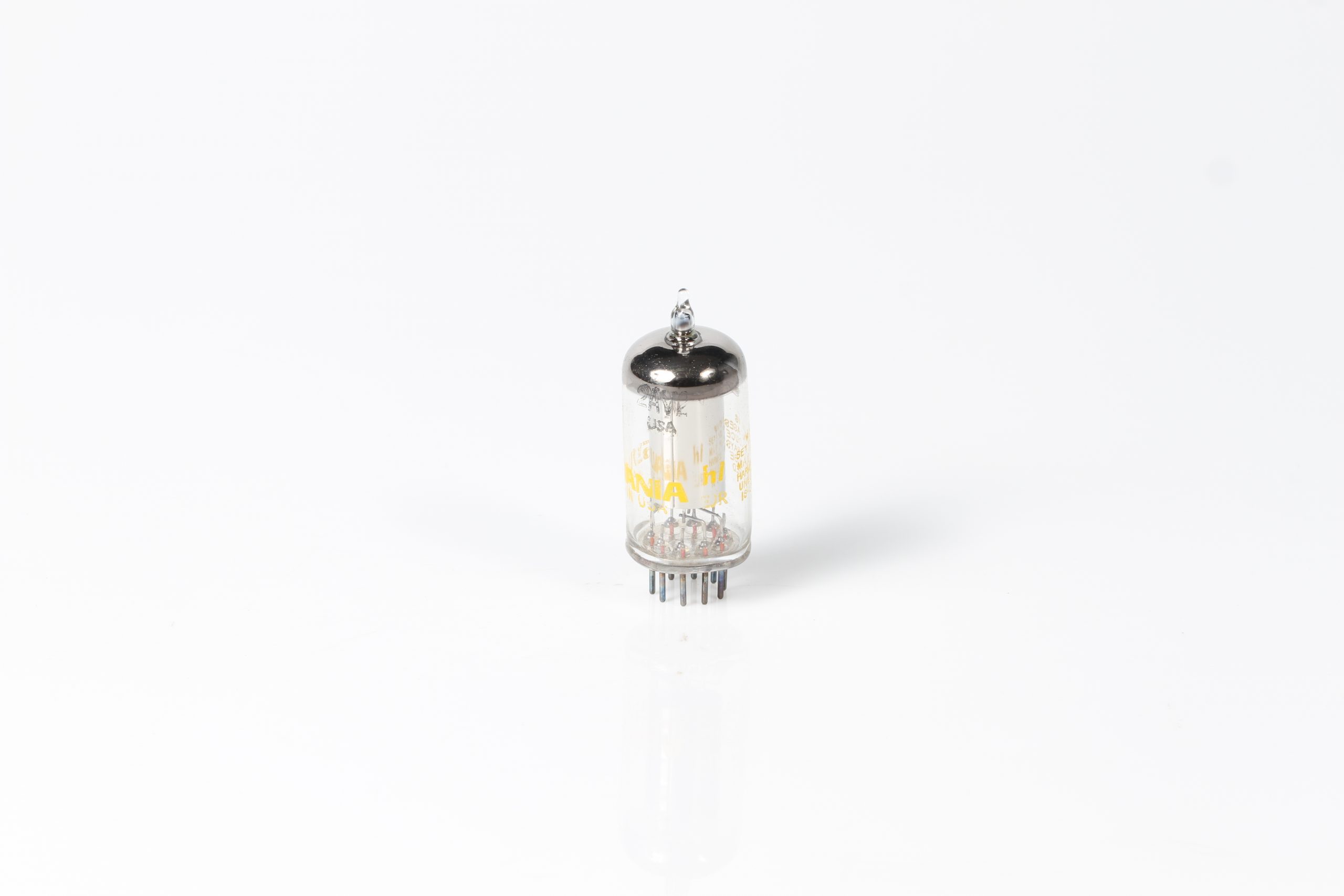

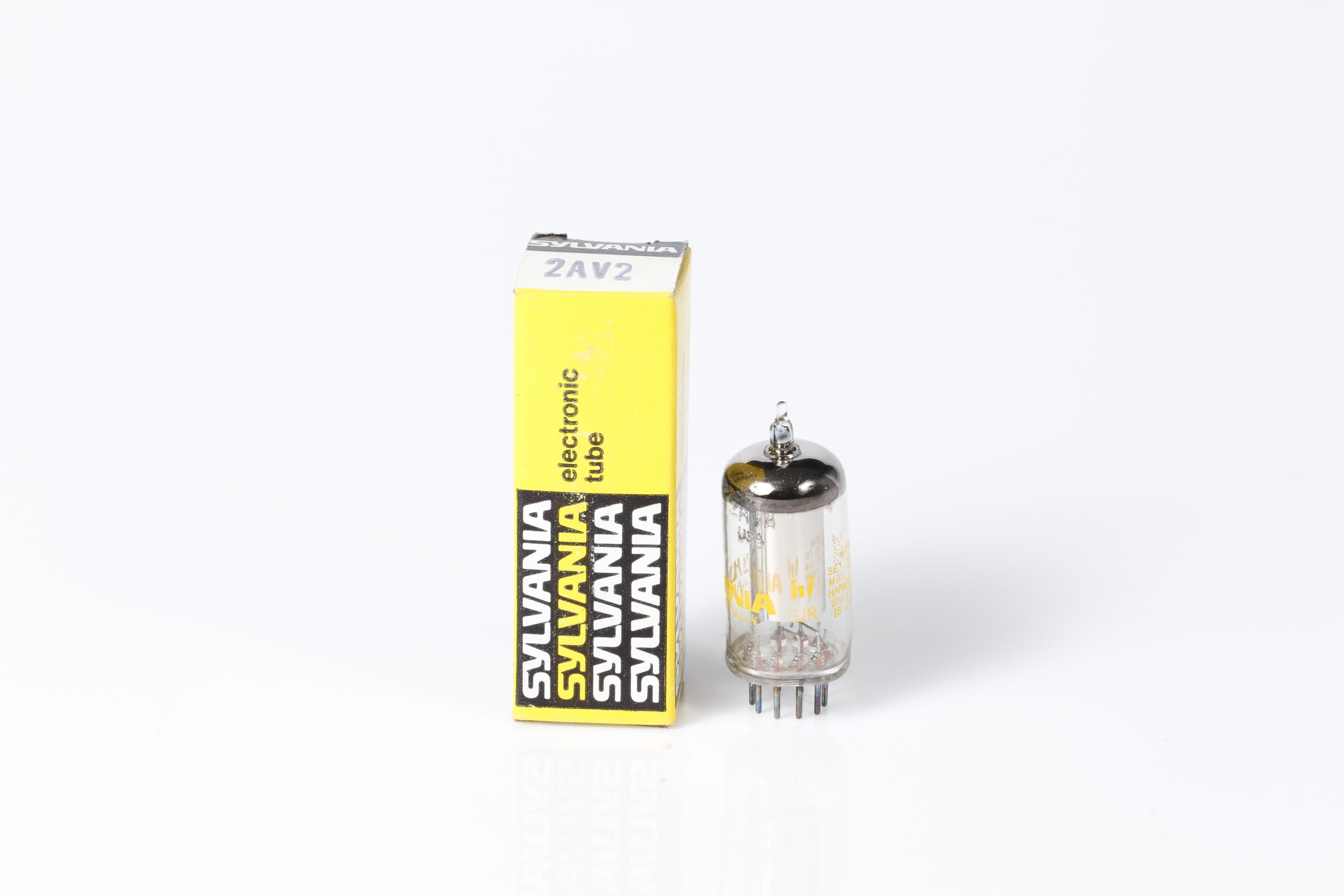

2AV2 – SYLVANIA: VÁLVULA RETIFICADOR DE ALTA VOLTAGEM
Descrição: O 2AV2 é uma válvula retificadora de alta voltagem fabricada pela Sylvania, utilizado principalmente em circuitos de deflexão horizontal de televisores e em outros equipamentos que requerem alta voltagem de retificação.
Especificações Técnicas:
Tensão do Aquecedor (ac/dc):
- Volts: 2.35
Corrente do Aquecedor:
- Amperes: 0.6
Capacitâncias Diretas entre os Eletrodos:
- Placa para Cátodo: 0.1 pF
Classe de Operação: Retificação de Alta Voltagem
Valores Máximos (Design-Maximum Values):
- Tensão Inversa de Pico da Placa: 15,000 volts
- Corrente de Pico da Placa: 500 mA
- Corrente Média da Placa: 2.5 mA
- Tensão Inversa de Pico do Cátodo para o Aquecedor: 6,000 volts
Características (Cada Unidade):
Condições de Operação:
- Tensão de Aquecedor-Cátodo: 2.35 volts
- Corrente do Aquecedor: 0.6 A
- Capacitância Intereletrodo: 0.1 pF
- Dissipação da Placa: 10 W
- Corrente da Placa: 2.5 mA
- Tensão Inversa de Pico da Placa: 15,000 V
Notas de Aplicação:
- O 2AV2 é ideal para uso em circuitos de deflexão horizontal de televisores devido à sua capacidade de suportar altas tensões de pico.
- A baixa capacitância intereletrodo ajuda a manter a eficiência do tubo em aplicações de alta frequência.
- Este tubo deve ser operado dentro dos limites de voltagem e corrente especificados para garantir a longevidade e o desempenho ideal.
