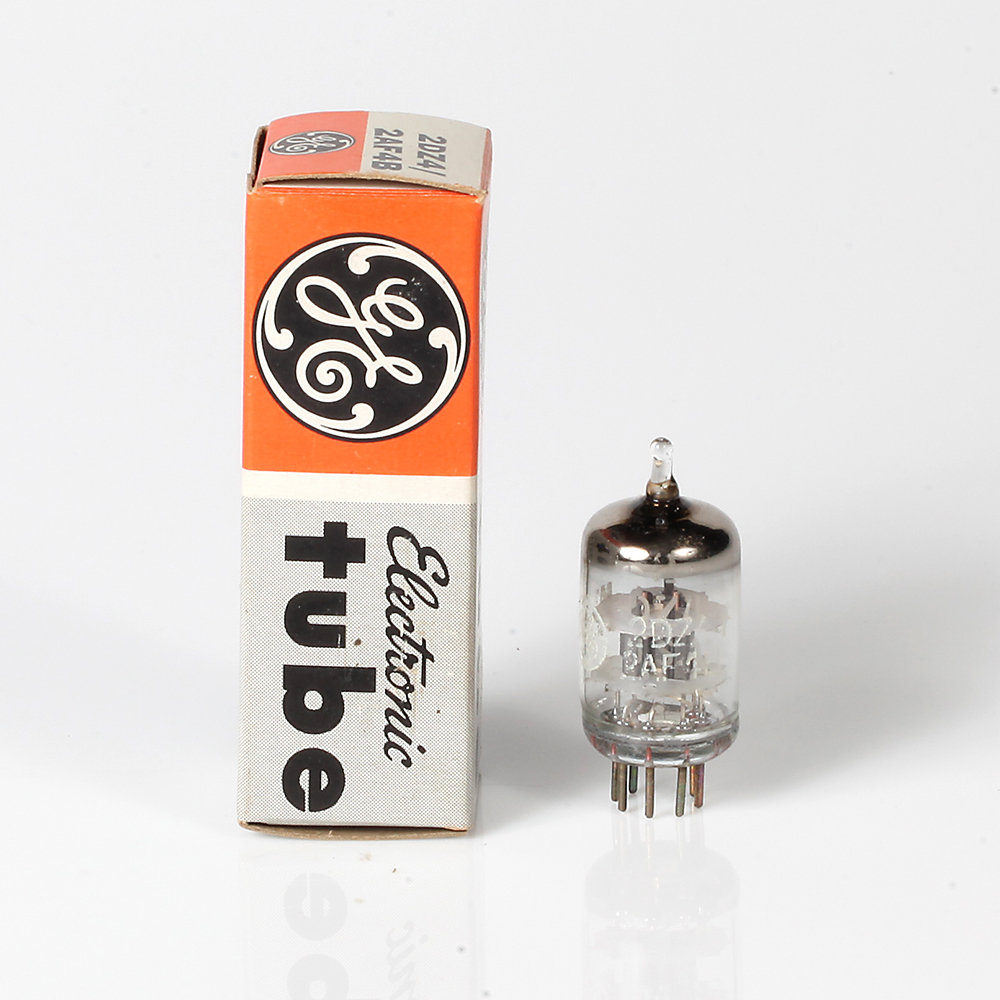

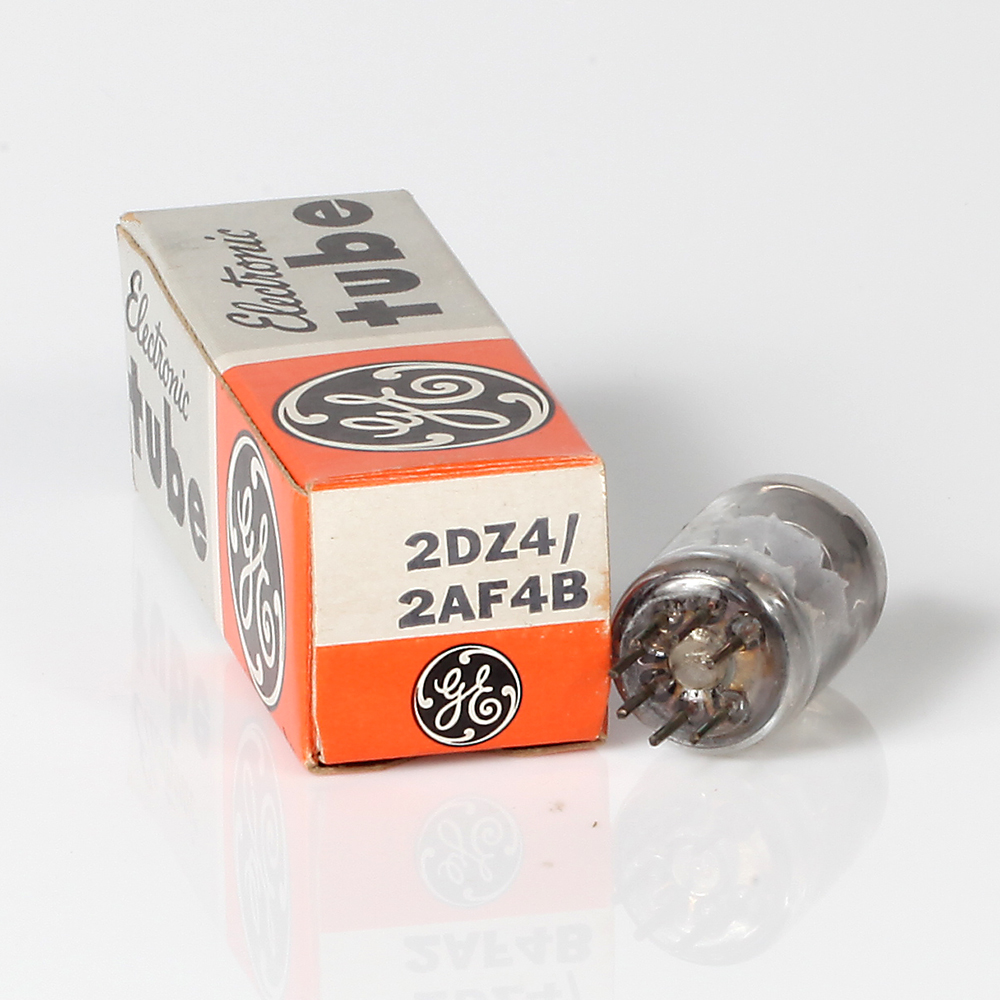

Válvula 2DZ4/2AF4B – GENERAL ELECTRIC

Válvula 2DZ4/2AF4B – GENERAL ELECTRIC

DIODO RETIFICADOR E REGULADOR

DESCRIÇÃO E CLASSIFICAÇÃO

A válvula 2DZ4/2AF4B é um diodo retificador de alta tensão projetado para uso em aplicações de regulagem e retificação de alta tensão.

ESPECIFICAÇÕES GERAIS

ELÉTRICO

• Tipo de Cátodo: Revestido, Unipotencial
• Características e Classificações do Aquecedor:
  • Tensão do Aquecedor: 2.5 V (AC ou DC)
  • Corrente do Aquecedor: 0.3 A
• Capacitância Intereletrodo:
  • Placa para Cátodo: 3.0 pF

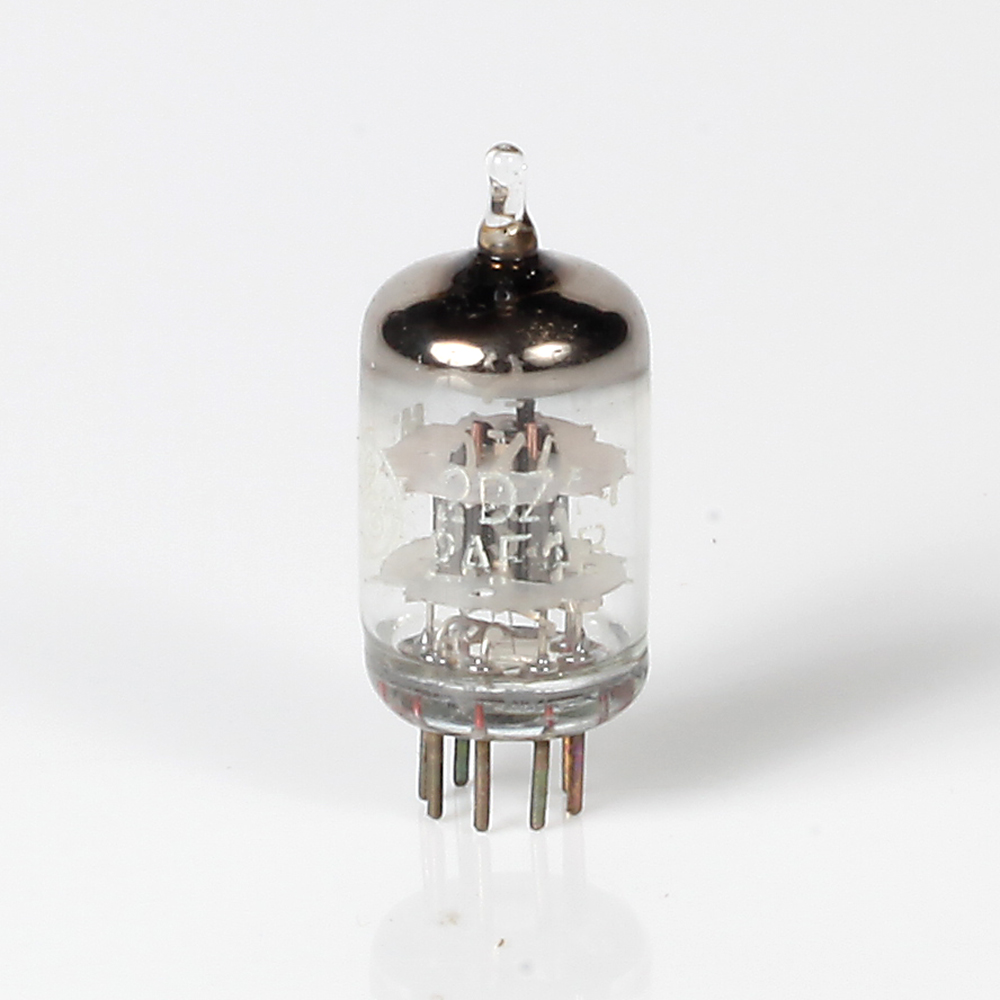

MECÂNICO

• Posição de Operação: Qualquer
• Envoltório: Vidro T-9
• Base: Octal
• Conexão Superior: Ponta
• Dimensões Físicas:
  • Diâmetro Máximo: 1.188 polegadas (30,2 mm)
  • Comprimento Total: 3.625 polegadas (92,1 mm)
  • Altura Máxima Assentada: 3.250 polegadas (82,6 mm)
  • Altura Mínima Assentada: 3.000 polegadas (76,2 mm)

CLASSIFICAÇÕES MÁXIMAS

As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a uma válvula de um tipo especificado conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis. O fabricante da válvula escolhe esses valores para fornecer uma aceitabilidade de serviço da válvula, permitindo os efeitos das mudanças nas condições operacionais devido a variações nas características da válvula em consideração. O fabricante do equipamento deve projetar para que, inicialmente e ao longo da vida, nenhum valor máximo de projeto para o serviço pretendido seja excedido com uma válvula sob as piores condições operacionais prováveis com respeito à variação de tensão de alimentação, variação de componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.

• Tensão Máxima de Pico Inversa (PIV): 5,000 V
• Corrente Máxima de Placa: 300 mA
• Dissipação Máxima de Placa: 5 W

CONEXÕES DOS TERMINAIS

• Pin 1: Cátodo
• Pin 2: Sem Conexão
• Pin 3: Sem Conexão
• Pin 4: Cátodo
• Pin 5: Sem Conexão
• Pin 6: Sem Conexão
• Pin 7: Aquecedor
• Pin 8: Aquecedor
• Tampa Superior: Placa

CARACTERÍSTICAS MÉDIAS

• Queda de Tensão da Válvula, Aproximada: 40 V a 300 mA
