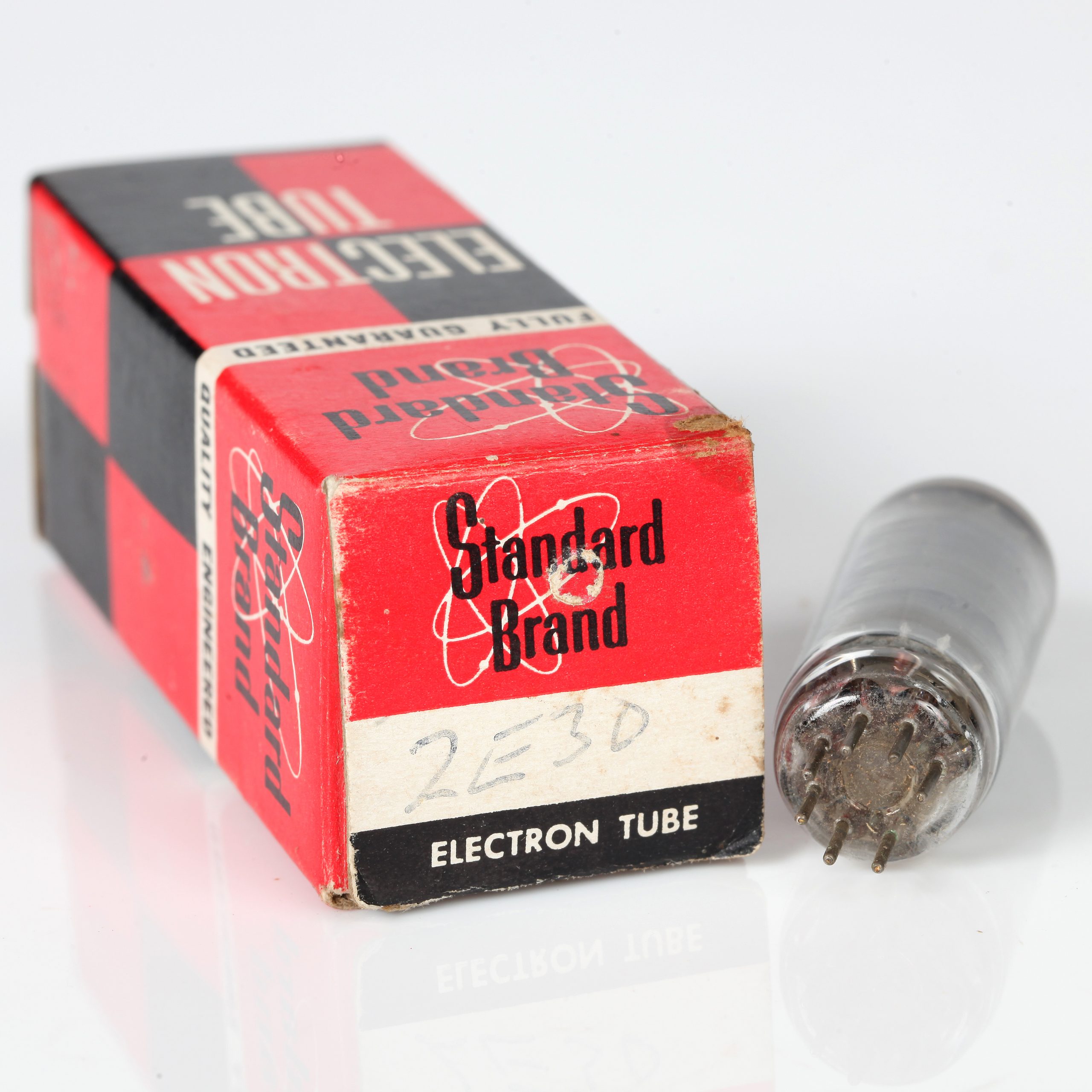

Válvula 2E30 – STANDARD BRAND

Válvula 2E30 – Standard Brand

AMPLIFICADOR DE ALTA FREQUÊNCIA

TIPO MINIATURA

• Filamento Revestido
  • Voltagem: 6,3 volts AC/DC
  • Corrente: 0,15 amperes

Dimensões:

• Comprimento Máximo Total: 1-1/2″ (aproximadamente 38 mm)
• Altura Máxima Sentada: 1-1/8″ (aproximadamente 28 mm)
• Diâmetro Máximo: 1/2″ (aproximadamente 13 mm)
• Bulbo: T-3-1/2
• Base: Miniatura Botão 7-Pinos

Configuração dos Pinos:

• Pino 1 – Placa
• Pino 2 – Filamento
• Pino 3 – Grelha 1 (Controladora)
• Pino 4 – Catodo
• Pino 5 – Filamento
• Pino 6 – Grelha 2 (Tela)
• Pino 7 – Placa

Especificações Elétricas Máximas:

• Voltagem da Placa: 250 volts máx.
• Voltagem da Tela: 150 volts máx.
• Corrente Máx. da Placa: 10 mA
• Dissipação da Placa: 2,5 watts máx.
• Dissipação da Tela: 1,0 watts máx.

Operação e Características Típicas – Classe A, Amplificador:

• Voltagem do Filamento: 6,3 volts AC/DC
• Voltagem da Placa: 150 / 200 volts
• Voltagem da Tela: 100 / 150 volts
• Voltagem da Grelha 1: -1 / -2 volts
• Voltagem de Pico da Grelha AF: 1,5 / 2 volts
• Corrente da Placa sem Sinal: 2,5 / 5 mA
• Corrente da Tela sem Sinal: 0,5 / 1 mA
• Resistência da Placa (aproximada): 0,2 megohm
• Transcondutância: 1500 / 2500 umhos
• Resistência de Carga: 10000 / 8000 ohms
• Distorção Harmônica Total: 2 / 3%
• Potência Máx. de Saída com Sinal: 0,5 / 1,0 watts

Nota Técnica: Esta válvula é projetada para aplicações de amplificação de alta frequência em equipamentos de rádio e televisão, bem como em outros dispositivos eletrônicos de comunicação.

Recomendações de Operação: Para garantir a máxima vida útil e desempenho da válvula, é importante não exceder os limites máximos especificados de voltagem e corrente. Assegure-se de que o soquete e o circuito estejam limpos e livres de contaminação para evitar falhas elétricas.
