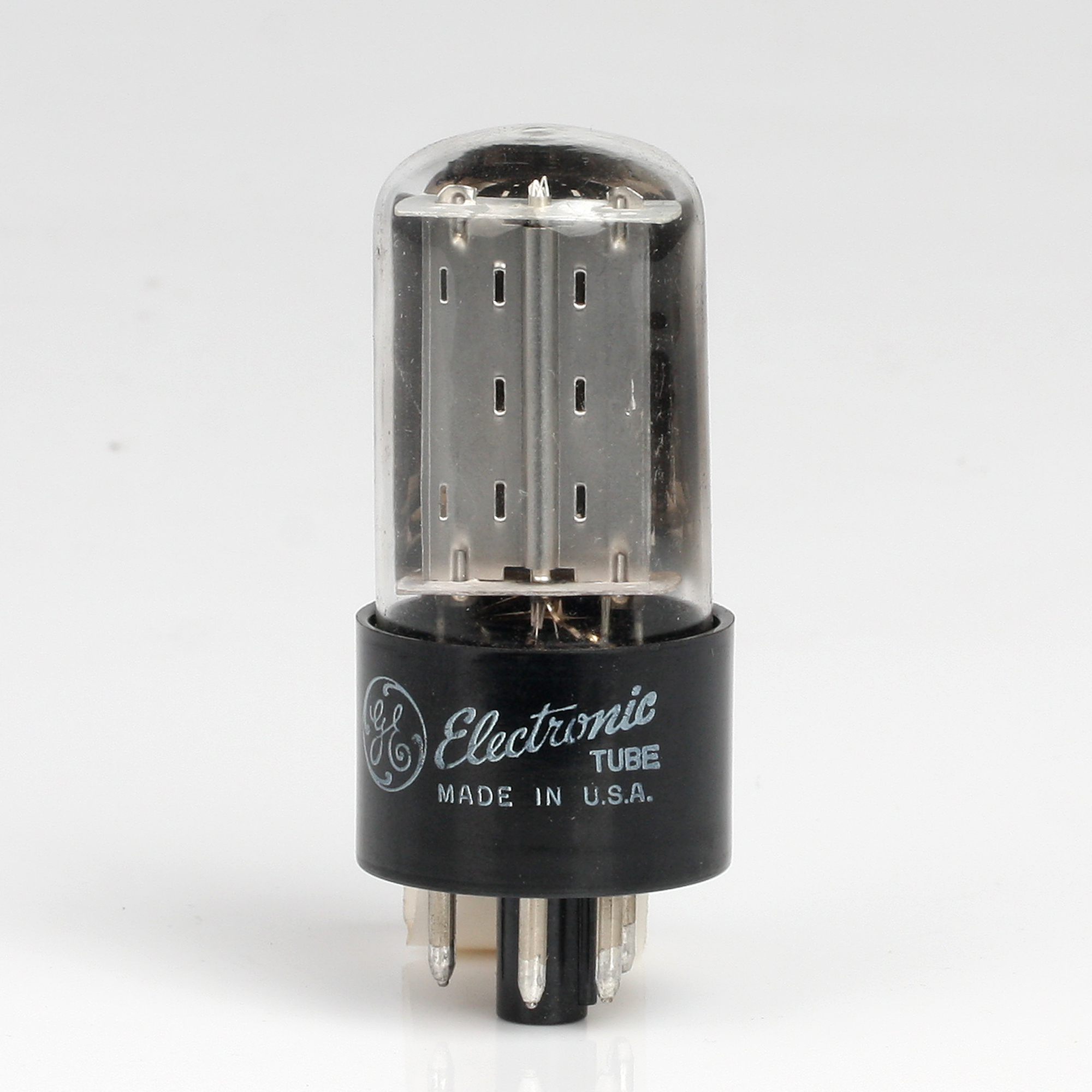

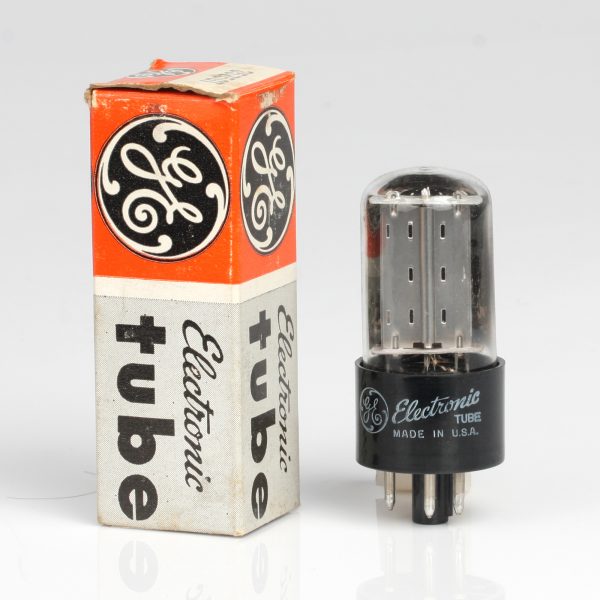

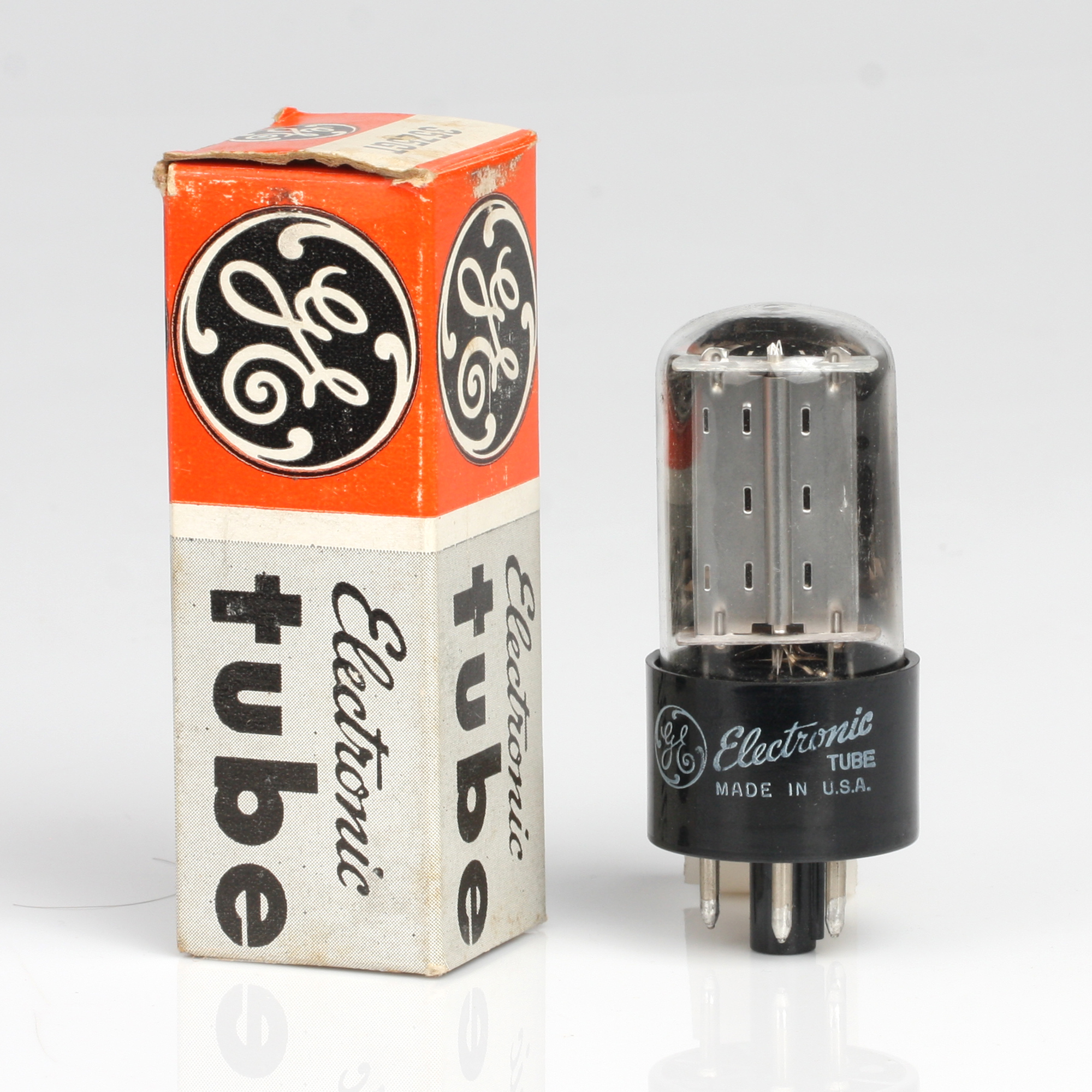

O 35Z5GT é uma válvula diodo-retificador de aquecimento indireto produzido pela General Electric, amplamente utilizado em rádios e outros dispositivos eletrônicos antigos. Abaixo estão as especificações técnicas e características deste tubo:
Especificações Técnicas do 35Z5GT
- Tipo: Diodo-retificador
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 35V
- Corrente de aquecimento (Ah): 0.15A
- Tensão máxima inversa de pico (Vr): 350V
- Corrente máxima de placa (Imax): 75mA
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto.
- Base: Octal (8 pinos)
- Aplicações Típicas: Utilizado principalmente em fontes de alimentação de rádios antigos e outros dispositivos eletrônicos de consumo.
- Função Adicional: Possui um “tapping” para alimentar a lâmpada de sintonia (pilot lamp), comum em rádios da época.

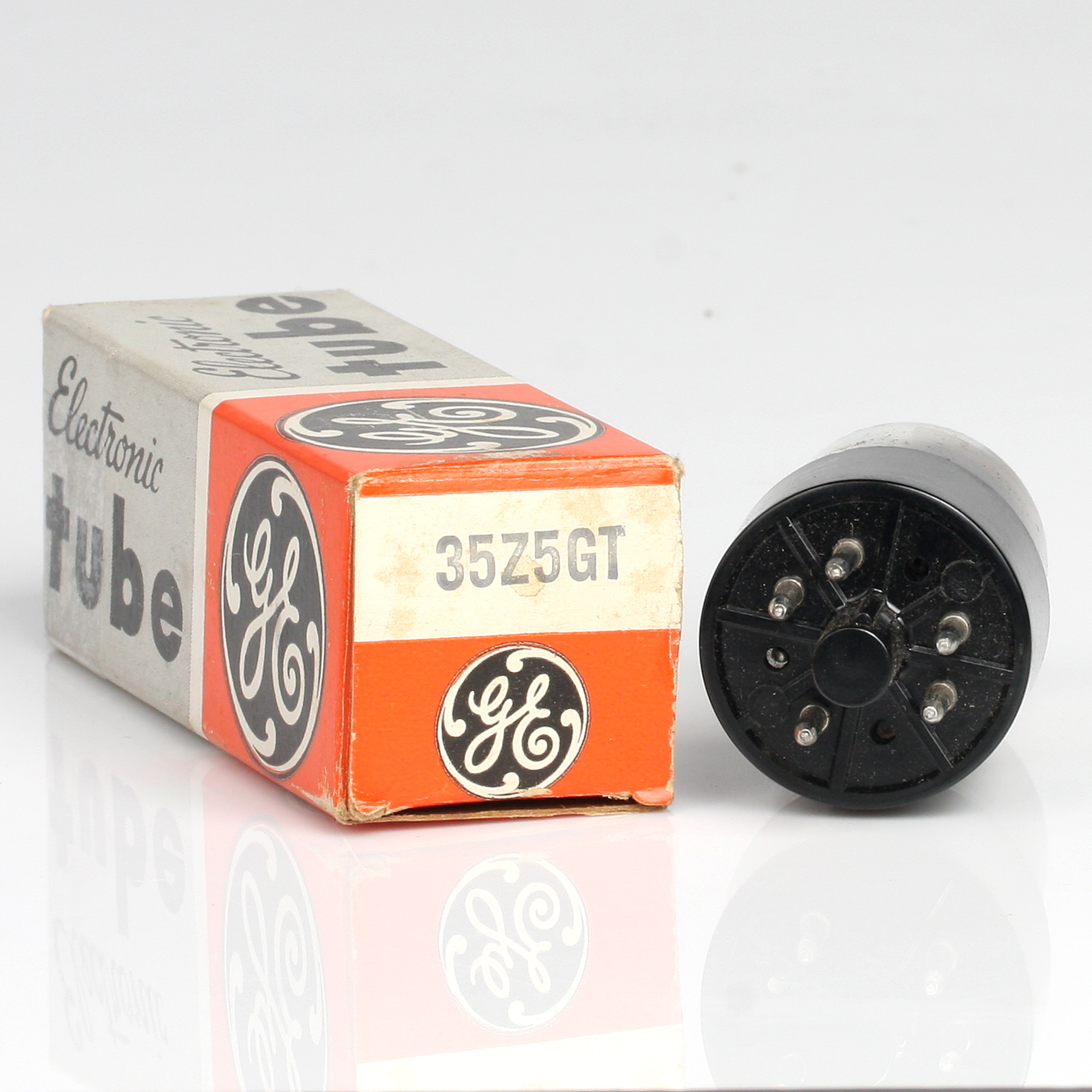

Pinagem do 35Z5GT
- Pino 1: Não utilizado
- Pino 2: Placa (Plate)
- Pino 3: Filamento
- Pino 4: Filamento
- Pino 5: Piloto de lâmpada (Pilot lamp tap)
- Pino 6: Não utilizado
- Pino 7: Filamento
- Pino 8: Cátodo (Cathode)
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é crucial manusear o 35Z5GT com cuidado. Certifique-se de que o equipamento esteja desligado e descarregado antes de qualquer substituição ou manutenção.
- Substituição: Ao substituir um 35Z5GT, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro.
Notas Adicionais
- Durabilidade: A vida útil do 35Z5GT pode variar dependendo das condições de operação e do ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
Para mais informações detalhadas ou se tiver outras perguntas, sinta-se à vontade
