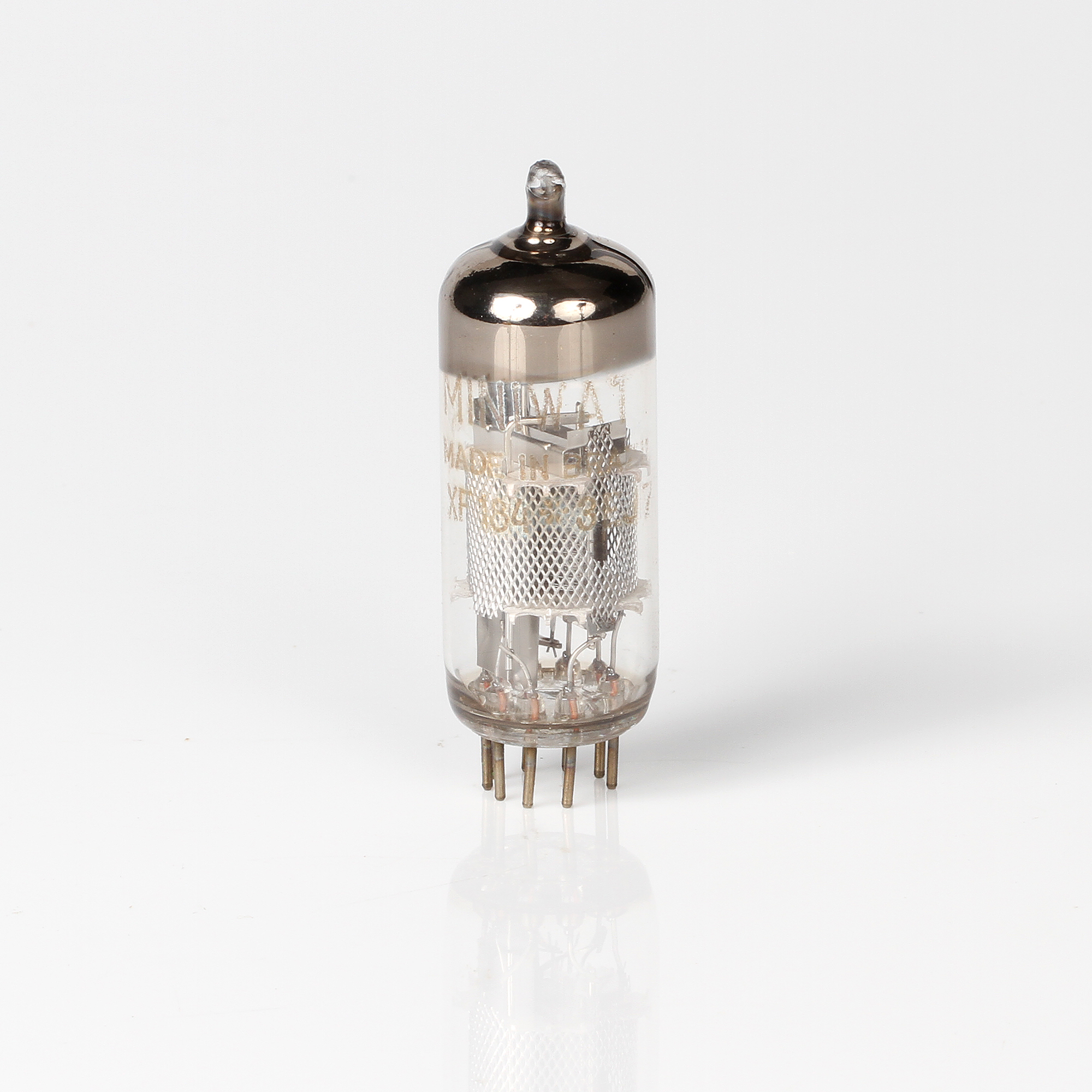

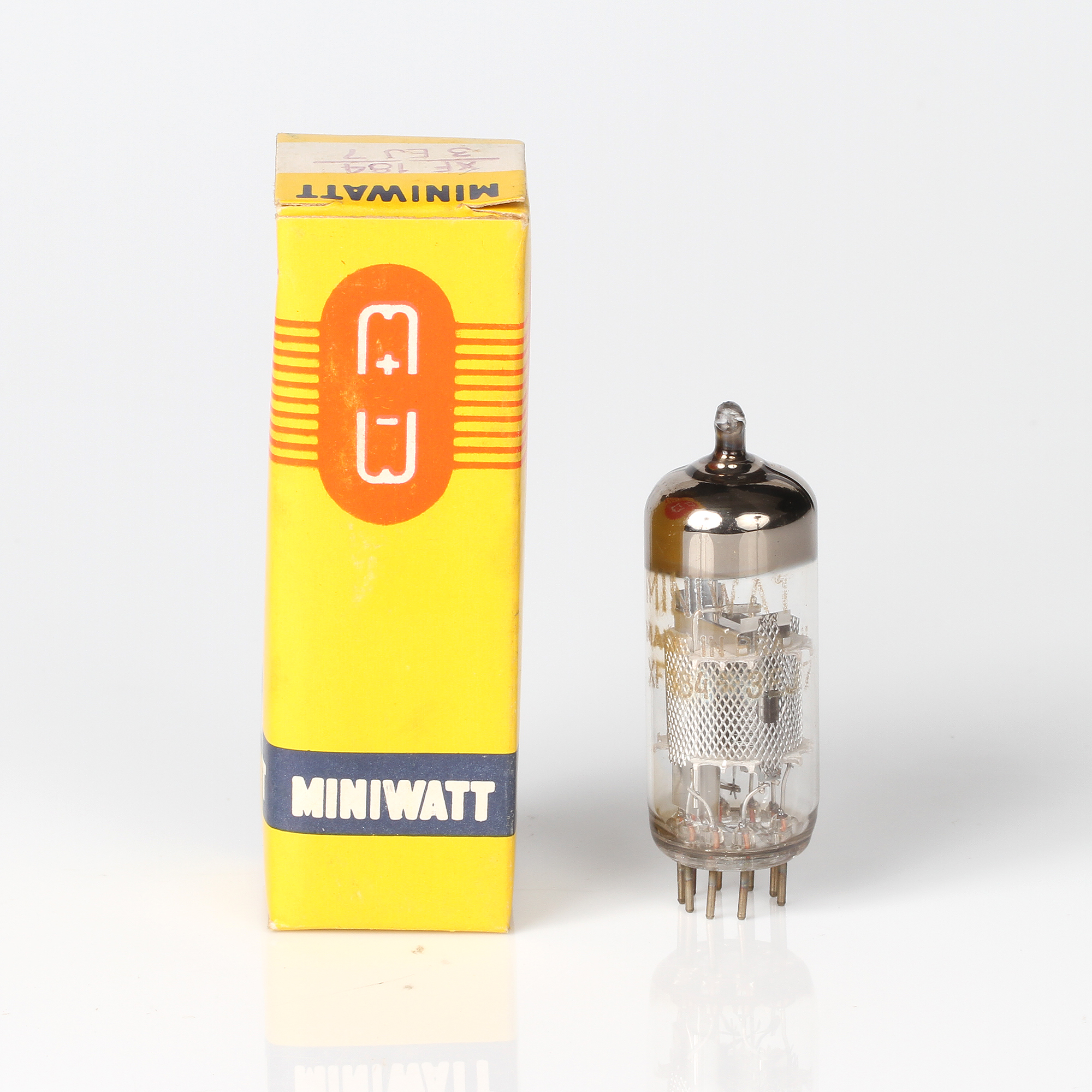

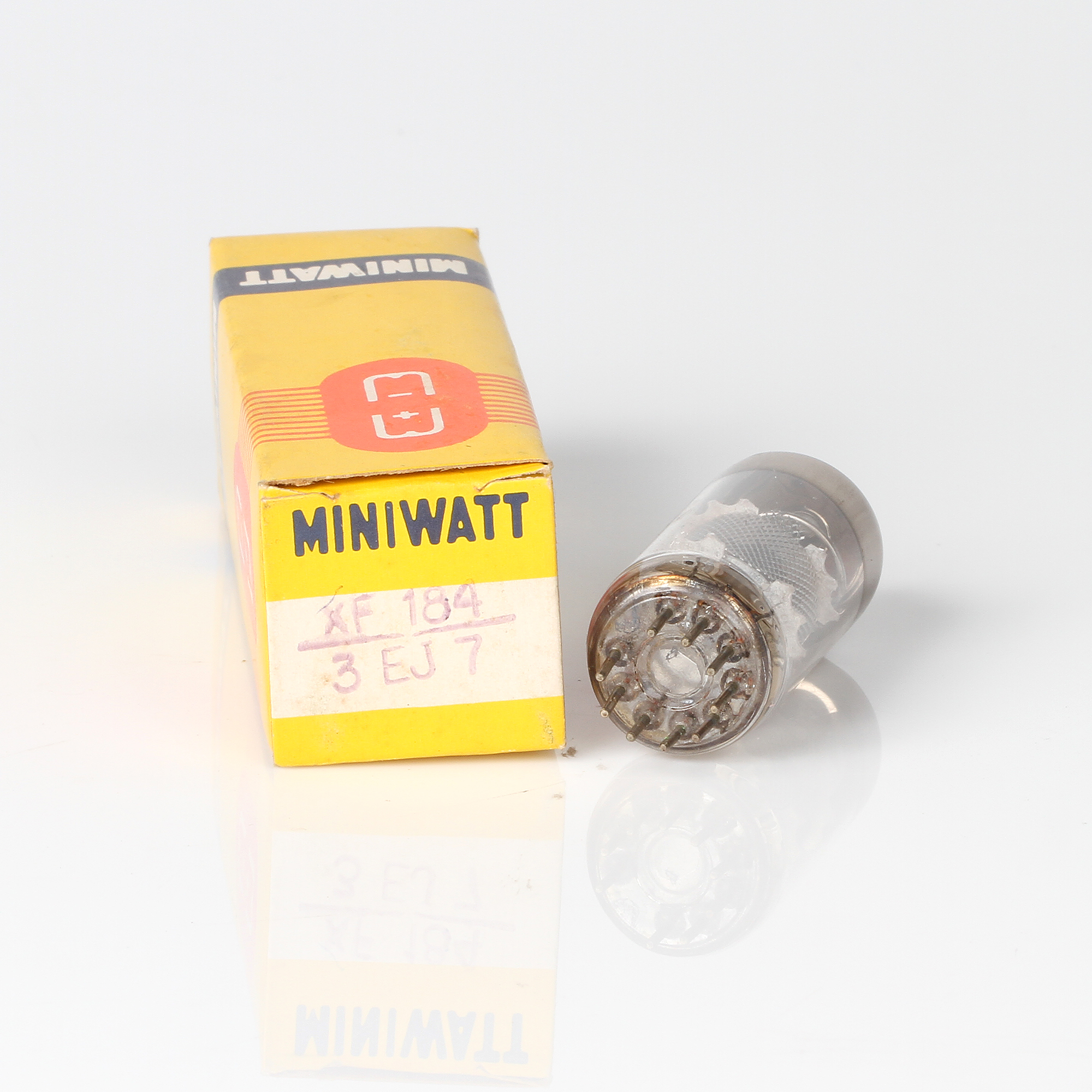

Válvula 3EJ7 – MINIWATT

Válvula 3EJ7 – MINIWATT

Descrição e Classificação

A 3EJ7 é uma válvula miniatura de alta frequência, projetada para uso em amplificadores de rádio e TV. Ela possui características de baixo ruído e alta transcondutância, tornando-a adequada para amplificação de sinal em etapas de alta frequência.

Geral

Elétrica

• Tipo: Pentodo
• Tensão do Filamento, AC/DC: 6.3 Volts
• Corrente do Filamento: 0.3 Amperes

Capacitâncias Intereletrodos (pF)

• Grade 1 para Placa: 0.7
• Grade 1 para Grade 2: 3.0
• Grade 2 para Placa: 0.2

Mecânica

• Posição de Montagem: Qualquer
• Invólucro: Vidro Miniatura
• Base: 9 pinos Miniatura (B9A)

Classificações Máximas

Valores de Centro de Projeto

• Tensão da Placa: 250 Volts
• Tensão da Tela: 150 Volts
• Tensão da Grade (Grade 1): -50 Volts
• Dissipação da Placa: 2.5 Watts
• Corrente da Placa: 10 Milliampères
• Tensão Inversa (Grade 1): 450 Volts

Características e Operação Típica

Classe A, Amplificador

• Tensão da Placa: 250 Volts
• Tensão da Tela: 150 Volts
• Tensão da Grade 1: -2 Volts
• Corrente da Placa: 10 Milliampères
• Transcondutância: 4000 Micromhos
• Fator de Amplificação: 100
• Resistência da Placa: 50 Kilohms

Diagrama de Base

Conexões dos Terminais

• Pino 1: Sem Conexão
• Pino 2: Grade 1
• Pino 3: Grade 3 e Catodo
• Pino 4: Filamento
• Pino 5: Filamento
• Pino 6: Placa
• Pino 7: Grade 2
• Pino 8: Sem Conexão
• Pino 9: Sem Conexão

Dimensões Físicas

Classe A Amplificador

Variação de Resistores	Tensão da Placa (Volts)	Corrente da Placa (mA)	Ganho
Rk = 2.2k ohms	250	10	100
Rk = 1.5k ohms	250	12	120
Rk = 1.0k ohms	250	15	140

Notas:

1. As características acima são para uma tensão de operação típica.
2. As classificações máximas absolutas não devem ser excedidas para evitar danos à válvula.
