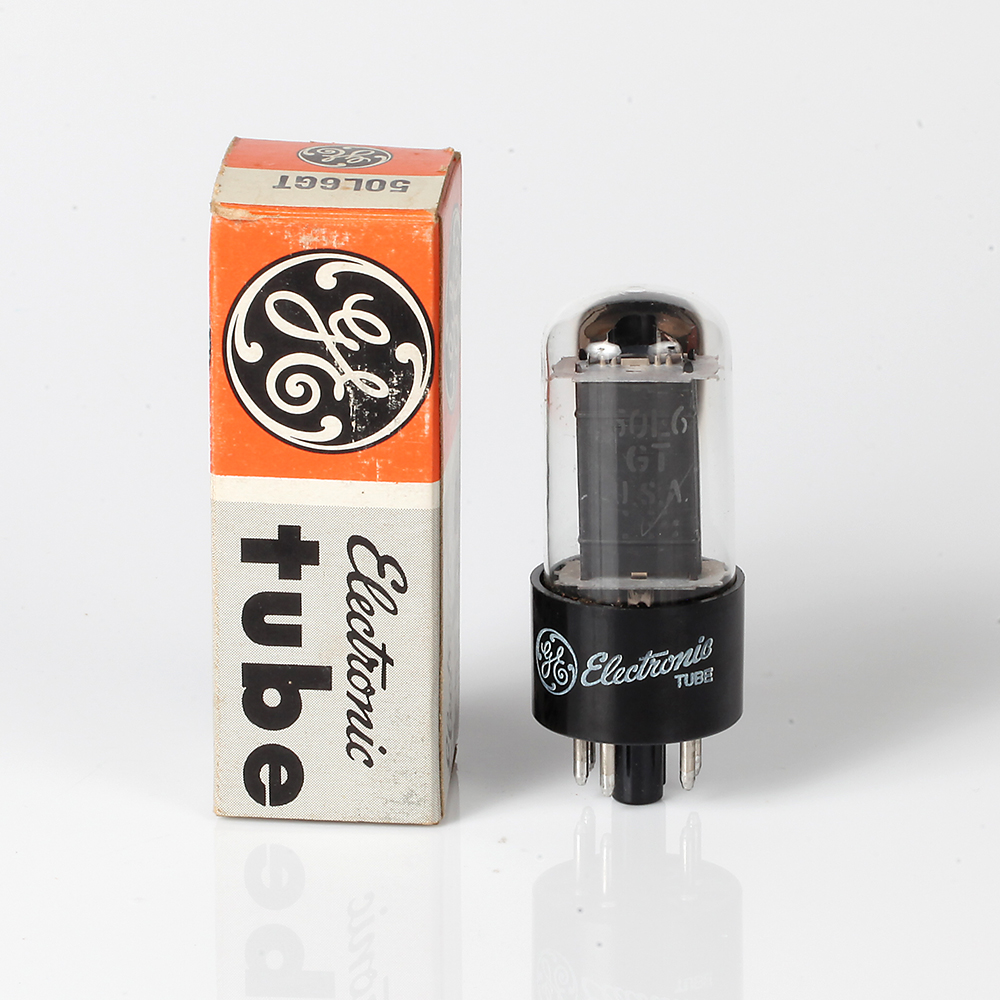

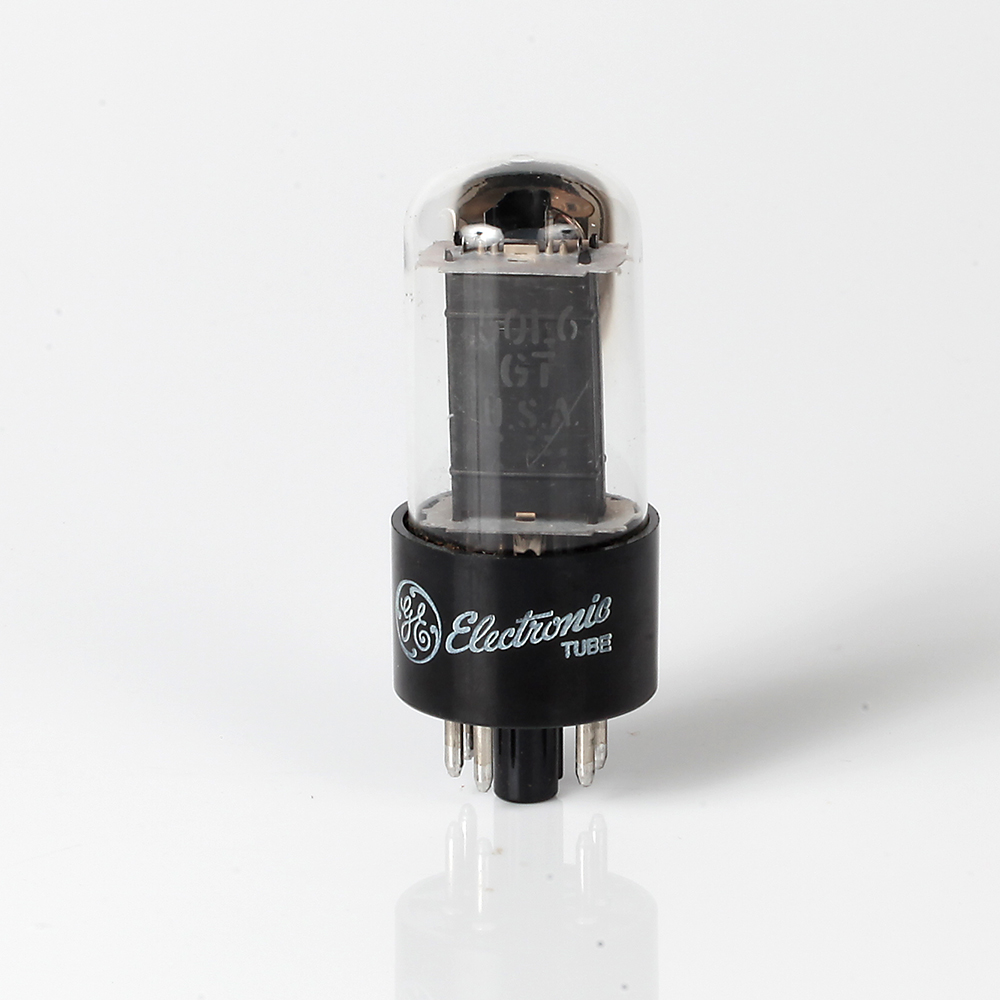

TUNG-SOL 25L6-GT, 12L6-GT, 50L6-GT
BEAM PENTODE
TUBOS PARA APLICAÇÕES DE AMPLIFICADOR DE POTÊNCIA AF
DESCRIÇÃO E CLASSIFICAÇÃO
O 25L6-GT é um pentodo beam projetado para uso na etapa de saída de potência de áudio em receptores de rádio e televisão. Suas características incluem alta sensibilidade de potência e alta eficiência com tensões relativamente baixas de placa e tela.
Os modelos 12L6-GT, 25L6-GT e 50L6-GT são semelhantes, exceto pelas classificações do aquecedor e da tensão do aquecedor-cátodo. O 50L6-GT é particularmente adequado para uso em receptores AC/DC, enquanto o 12L6-GT, devido à sua característica de aquecimento controlado do aquecedor, é especialmente adequado para uso em receptores de televisão que empregam aquecedores conectados em série. Quando o 12L6-GT é usado em conjunto com outros tipos de 600 miliamperes que exibem essencialmente a mesma característica de aquecimento do aquecedor, os surtos de tensão do aquecedor nos tubos individuais são minimizados durante o período de aquecimento.
GERAL
ELÉTRICO
- Cátodo: Revestido de Potencial Único
- 12L6-GT, 25L6-GT, 50L6-GT
- Tensão do Aquecedor, AC ou DC: 12.6, 25.0, 50.0 Volts
- Corrente do Aquecedor: 0.6, 0.3, 0.15 Amperes
- Tempo de Aquecimento do Aquecedor: 10.5 Segundos
MECÂNICO
- Posição de Montagem: Qualquer
- Envelope: T-9, Vidro
- Base: B6-81 ou B7-7, Shell Octal Intermediária ou B6-84 ou B7-59, Shell Octal Curta Intermediária
CLASSIFICAÇÕES MÁXIMAS
VALORES CENTRAIS DE DESIGN
- Tensão da Placa: 200 Volts
- Tensão da Tela: 125 Volts
- Dissipação da Placa: 10 Watts
- Dissipação da Tela: 1.25 Watts
- 12L6-GT, 25L6-GT, 50L6-GT
- Tensão do Aquecedor-Cátodo:
- Aquecedor Positivo em Relação ao Cátodo:
- Componente DC: 100 Volts
- Total DC e Pico: 200, 90 Volts
- Aquecedor Negativo em Relação ao Cátodo:
- Total DC e Pico: 300, 90 Volts
- Aquecedor Positivo em Relação ao Cátodo:
- Resistência do Circuito da Grade:
- Com Bias Fixo: 0.1 Megohms
- Com Bias de Cátodo: 0.5 Megohms
- Tensão do Aquecedor-Cátodo:

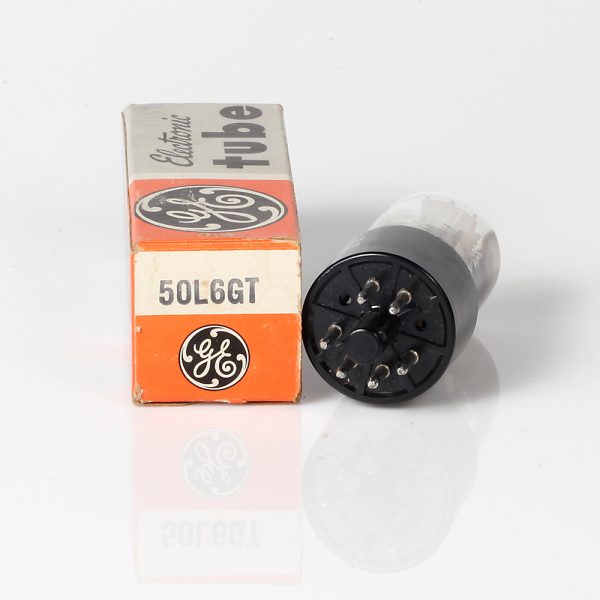

DIAGRAMA DE BASE
| Terminal | Conexões |
|---|---|
| Pino 1 | Sem Conexão |
| Pino 2 | Aquecedor |
| Pino 3 | Placa |
| Pino 4 | Grade Número 2 (Tela) |
| Pino 5 | Grade Número 1 |
| Pino 7 | Aquecedor |
| Pino 8 | Cátodo e Placas de Feixe |
DIMENSÕES FÍSICAS
Máx.: T9
CARACTERÍSTICAS E OPERAÇÃO TÍPICA
CLASSE A; AMPLIFICADOR
- Tensão da Placa: 200 Volts
- Tensão da Tela: 125 Volts
- Tensão da Grade Número 1: -7.5 Volts
- Resistor de Bias de Cátodo: 180 Ohms
- Tensão de Pico da Grade Número 1: 7.5, 8.5 Volts
- Resistência da Placa, Aproximada: 13000, 28000 Ohms
- Transcondutância: 8000 Micromhos
- Corrente da Placa Sem Sinal: 49, 46 Milliamperes
- Corrente Máxima da Placa: 50, 47 Milliamperes
- Corrente da Tela Sem Sinal: 4.0, 2.2 Milliamperes
- Corrente Máxima da Tela: 10, 8.5 Milliamperes
- Resistência de Carga: 2000, 4000 Ohms
- Distorção Harmônica Total, Aproximada: 10, 10%
- Potência Máxima de Saída: 2.1, 3.8 Watts
Características Típicas da Placa
Ef = Valor Nominal Ec1 = 0 Volts Ecco = 150 Volts
