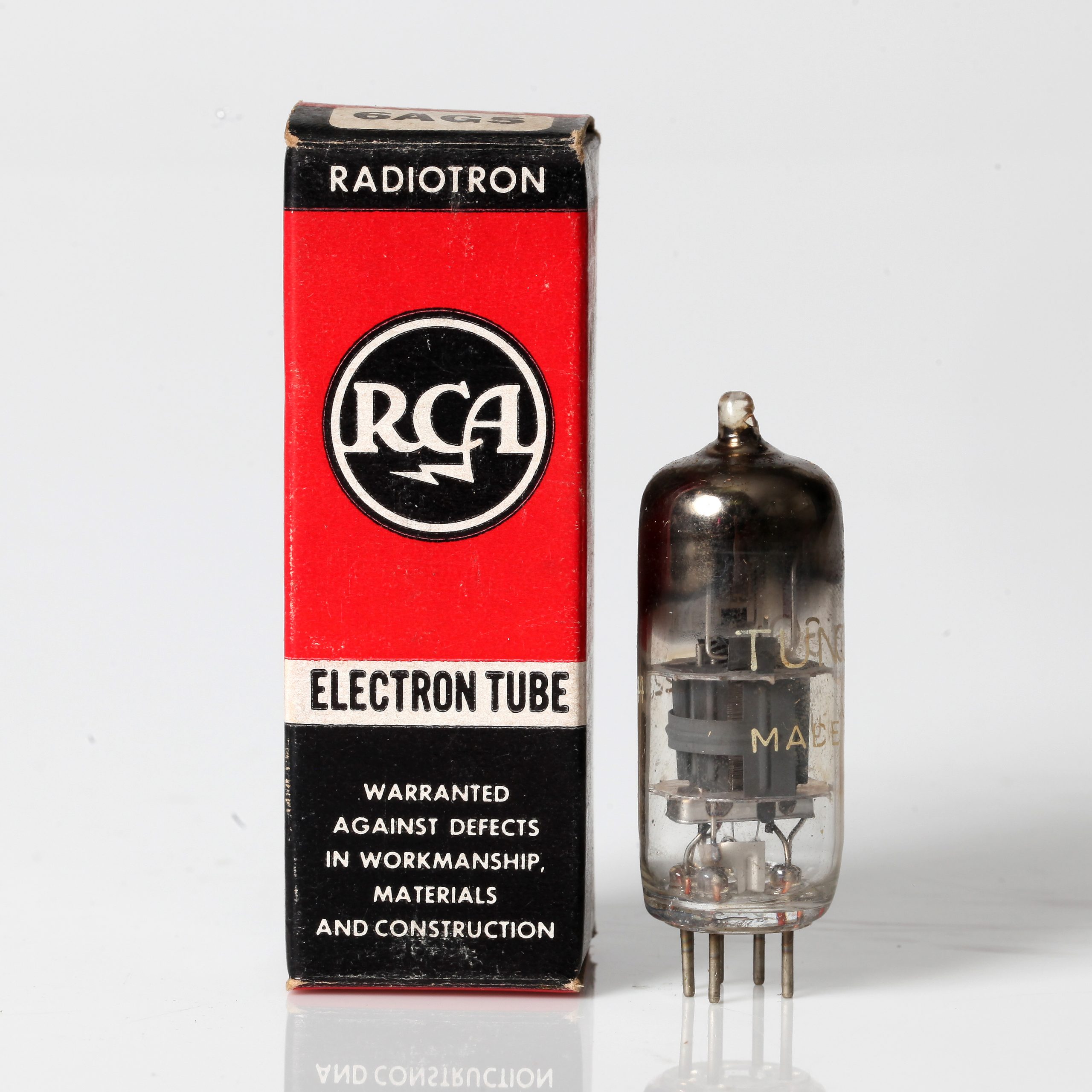

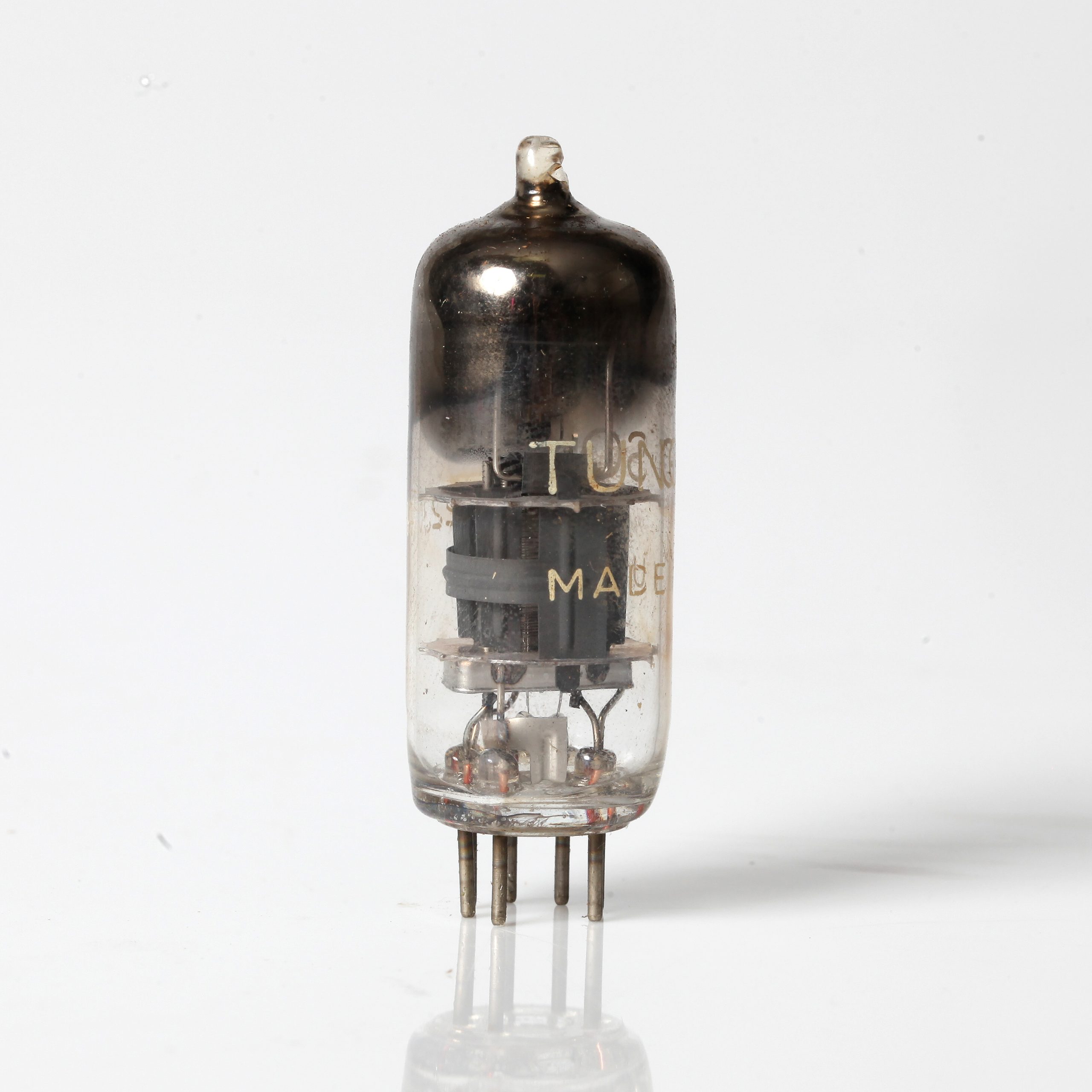

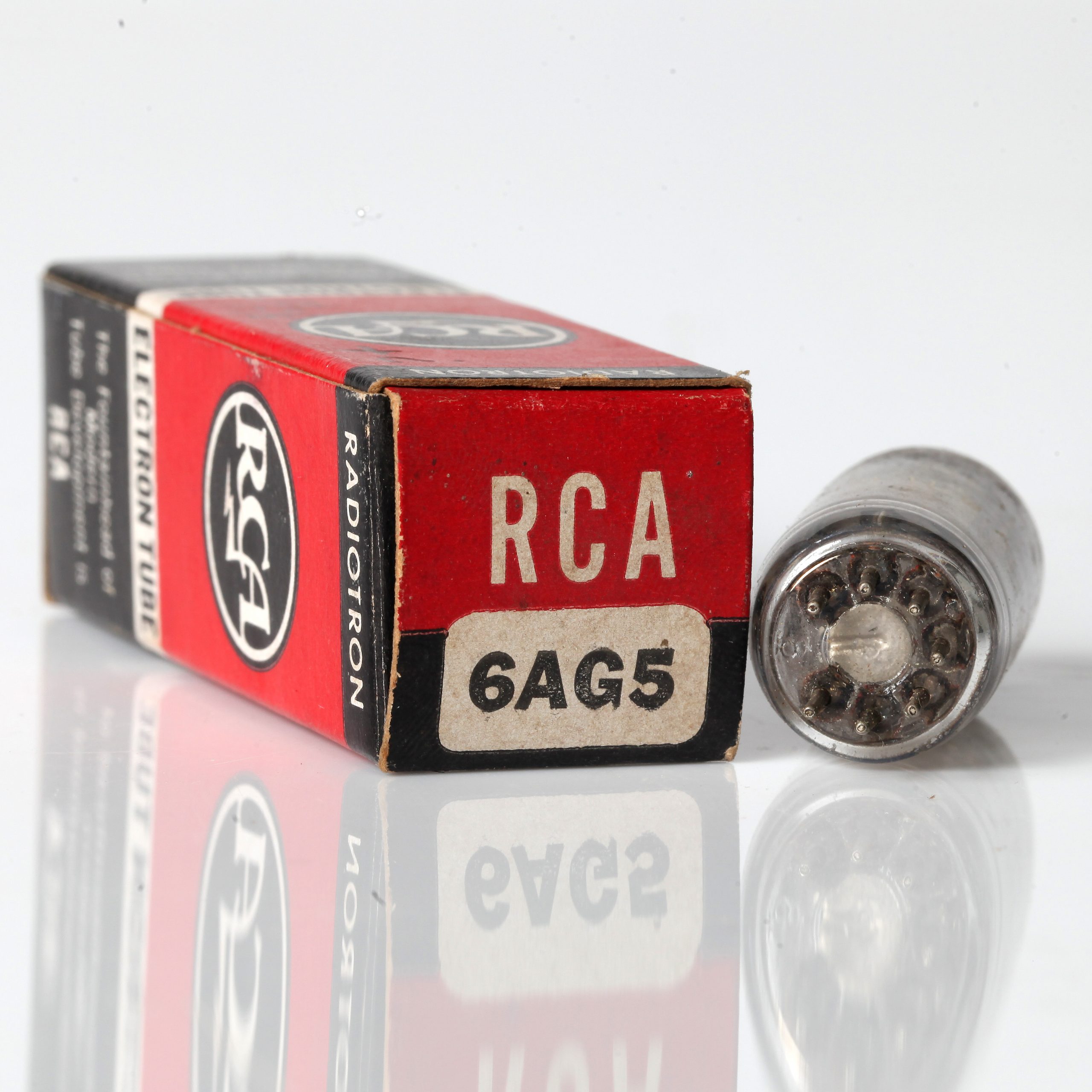

Válvula 6AG5 – RCA

VÁLVULA 6AG5 – RCA

Descrição Geral: A 6AG5 é uma válvula de potência tipo tetrodo, projetada para aplicações em amplificadores de áudio e circuitos de potência. Ela é conhecida por sua capacidade de fornecer uma potência de saída eficiente e é frequentemente utilizada em equipamentos que requerem um desempenho de amplificação sólido.

Características Principais:

• Tipo: Tetrodo de potência
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 7 W
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.6 A

Especificações Típicas:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: Normalmente -6 a -10 V
• Transcondutância: Aproximadamente 10.000 µmhos
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: -8 V
• Transcondutância: 10.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Potência
• Equipamentos de Áudio e Vídeo
• Amplificadores de Potência de Baixa a Média Escala

Notas:

• A válvula 6AG5 é projetada para oferecer uma boa combinação de potência e eficiência, tornando-a adequada para várias aplicações de amplificação.
• A construção compacta e a especificação de dissipação permitem o uso eficiente em projetos com restrições de espaço.
• É importante operar a válvula dentro das especificações recomendadas para garantir a longevidade e o desempenho ideal do componente.
