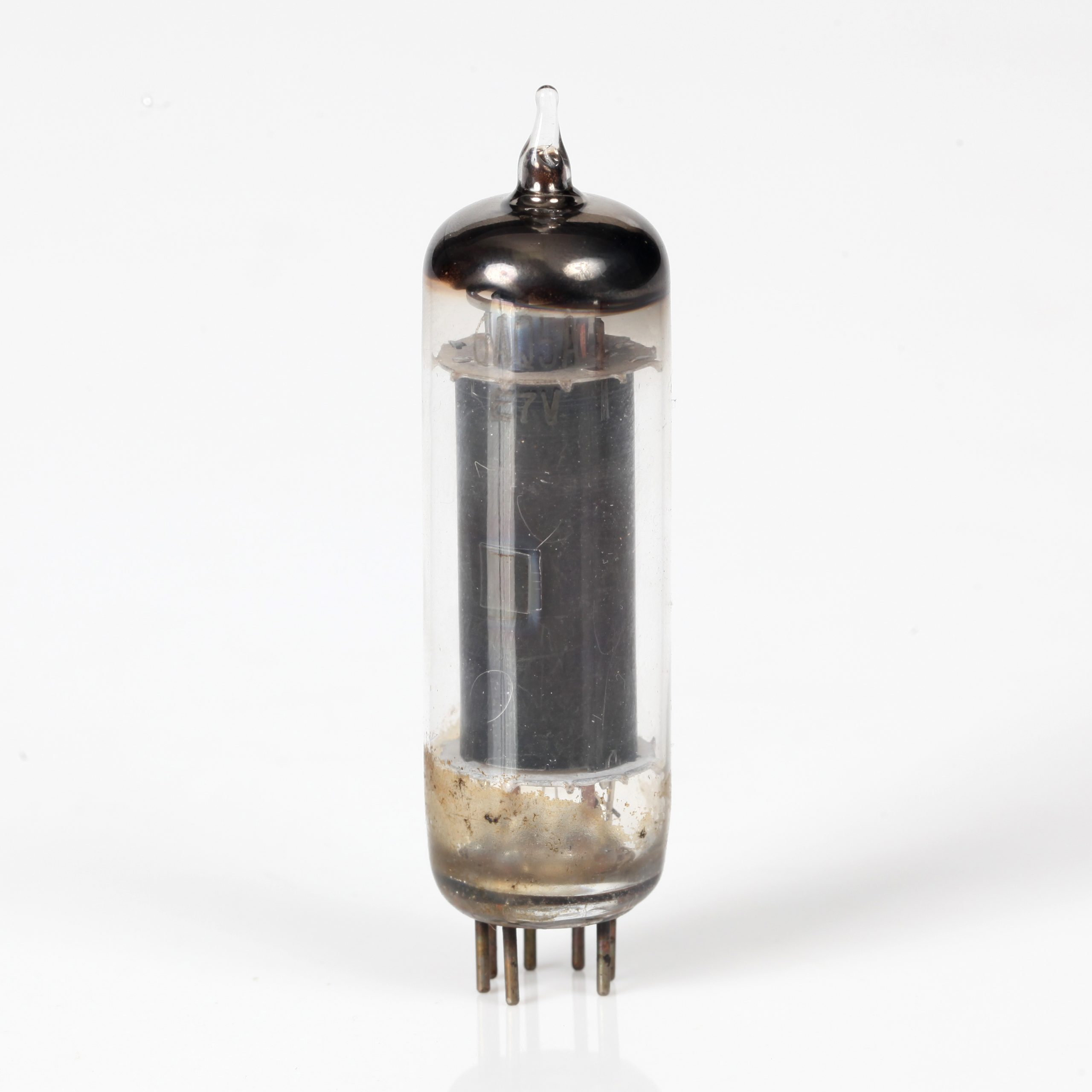

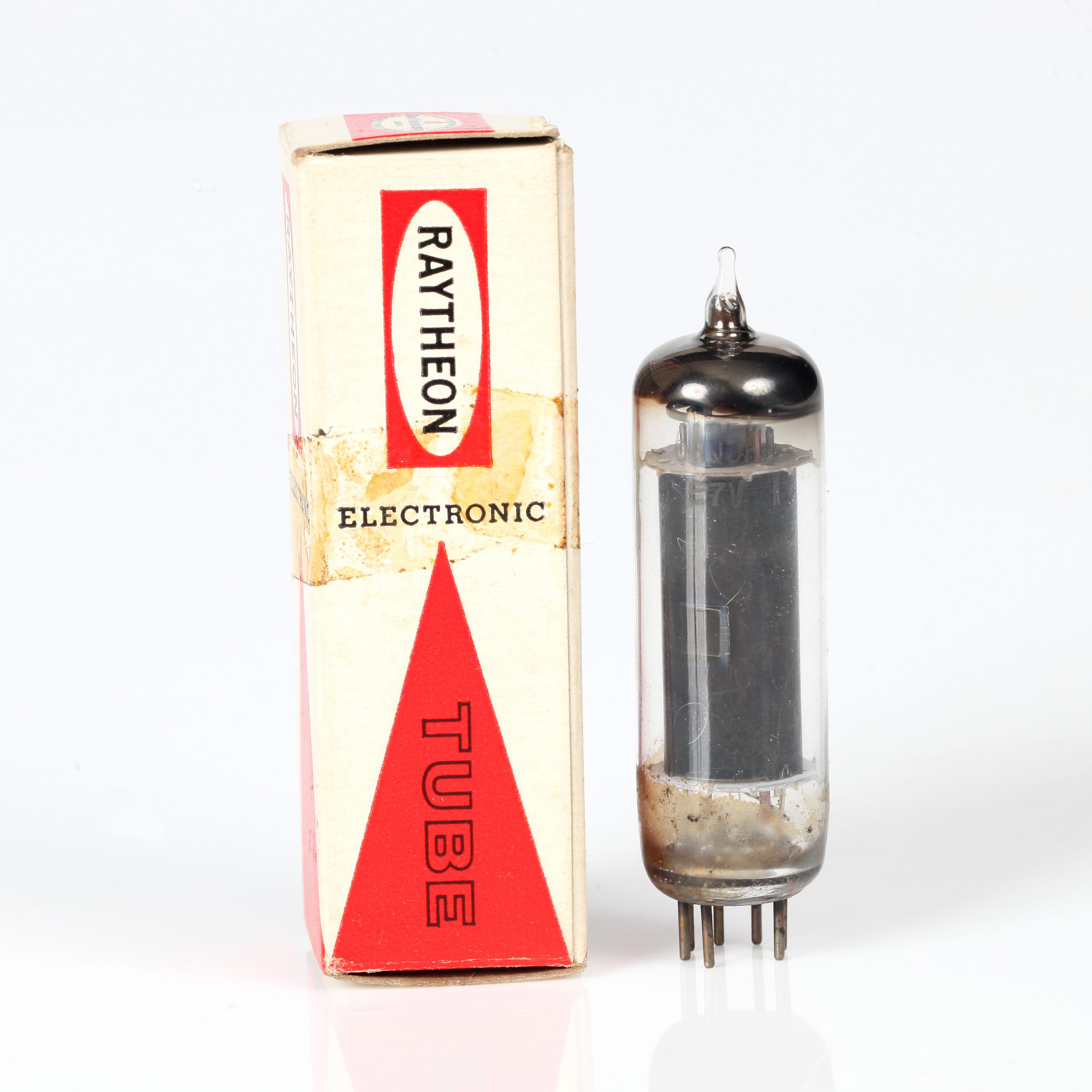

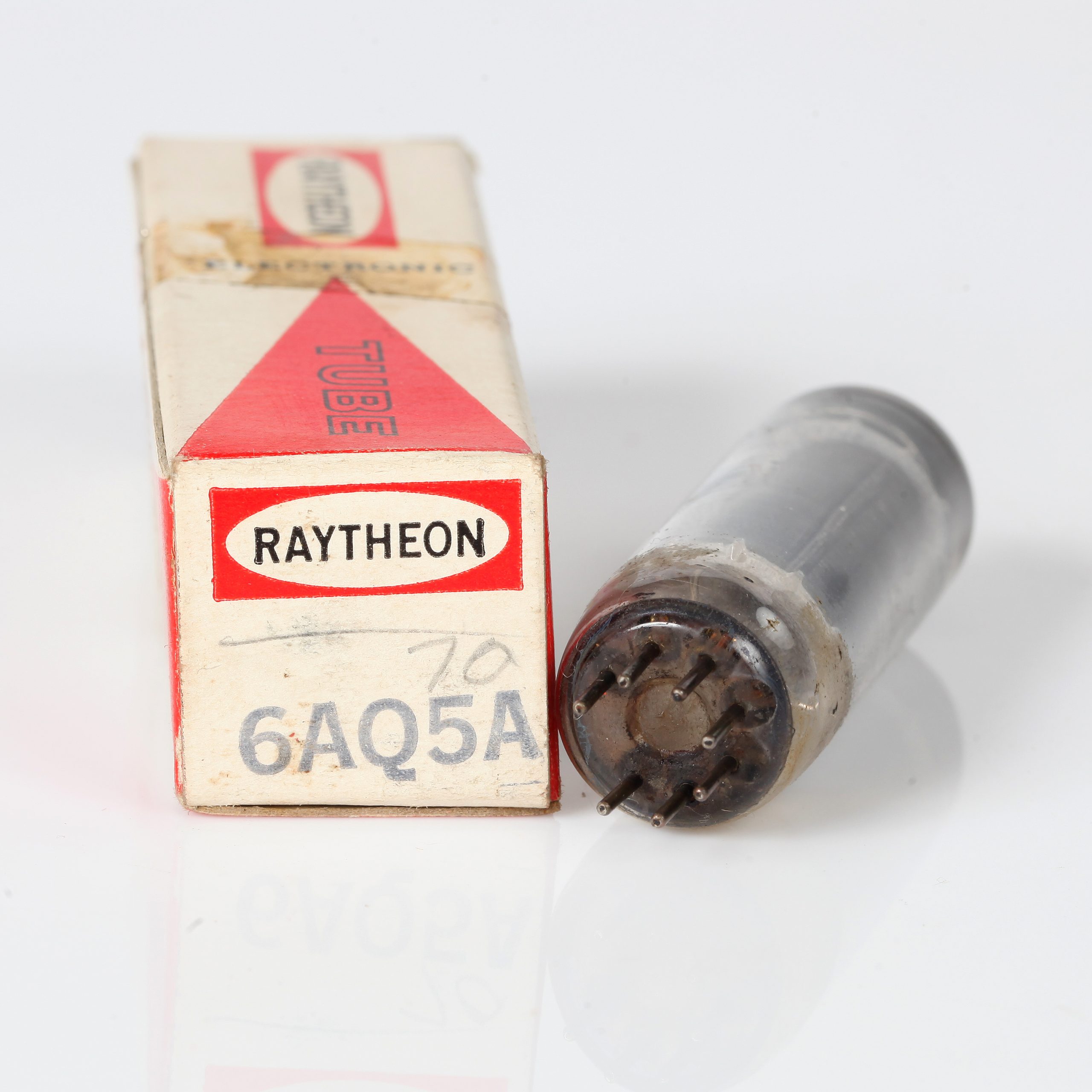

Válvula 6AQ5A – RAYTHEON

VÁLVULA 6AQ5A – RAYTHEON

Descrição Geral: A 6AQ5A é uma válvula de amplificação de potência tipo tetrodo, projetada para aplicações em amplificadores de áudio e circuitos de rádio. É uma válvula compacta, popular em amplificadores de áudio devido ao seu tamanho e capacidade de fornecer uma potência razoável de saída.

Características Principais:

• Tipo: Tetrodo de potência
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 6 W
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.75 A

Especificações Típicas:

• Tensão da Placa: 250 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: Aproximadamente -6 a -10 V
• Transcondutância: Aproximadamente 7.500 µmhos
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Tensão da Placa: 250 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: -8 V
• Transcondutância: 7.500 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Amplificadores de Potência de Pequena Escala
• Equipamentos de Áudio e Vídeo

Notas:

• A válvula 6AQ5A é conhecida por seu desempenho estável e confiável em amplificadores de áudio, fornecendo uma boa potência de saída com uma dissociação eficiente de calor.
• Devido à sua construção compacta, é ideal para circuitos onde o espaço é limitado, mas onde é necessária uma potência de saída razoável.
