📘 Manual Técnico – Válvula Eletrônica 6BR8A

🔹 Introdução

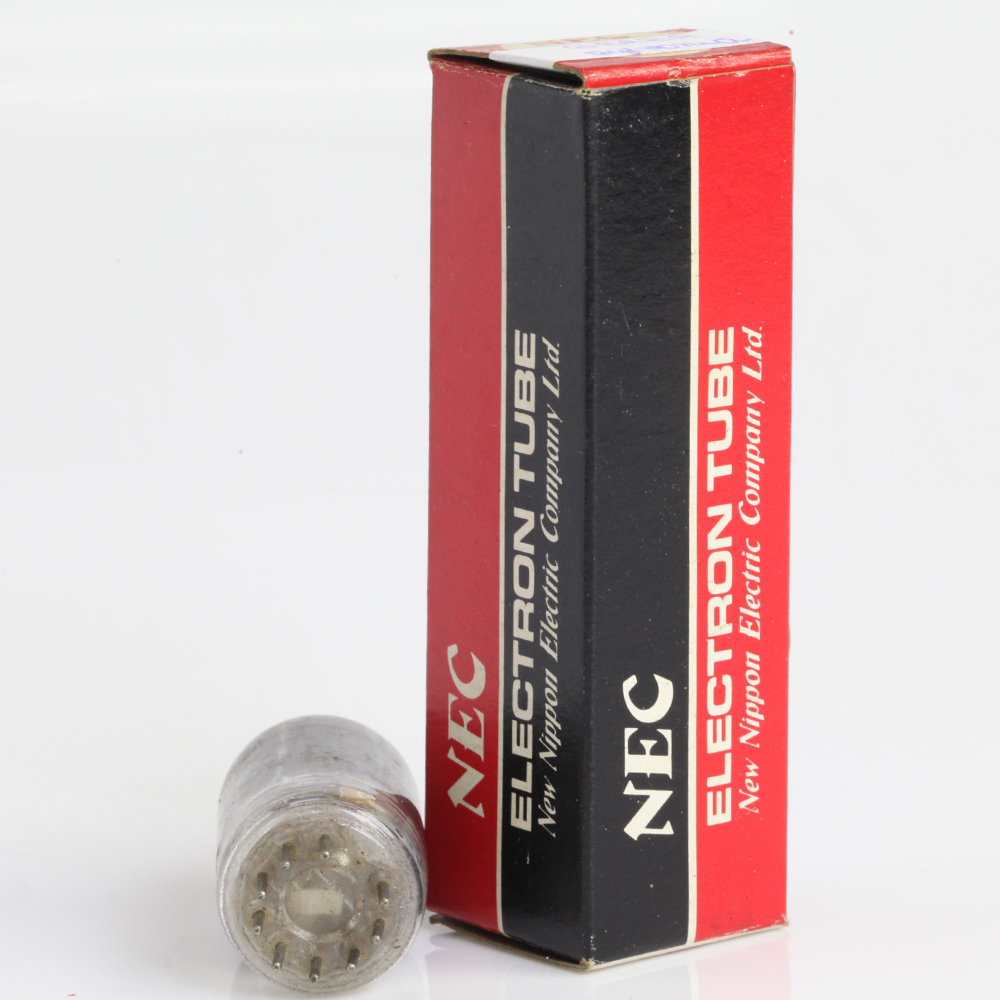

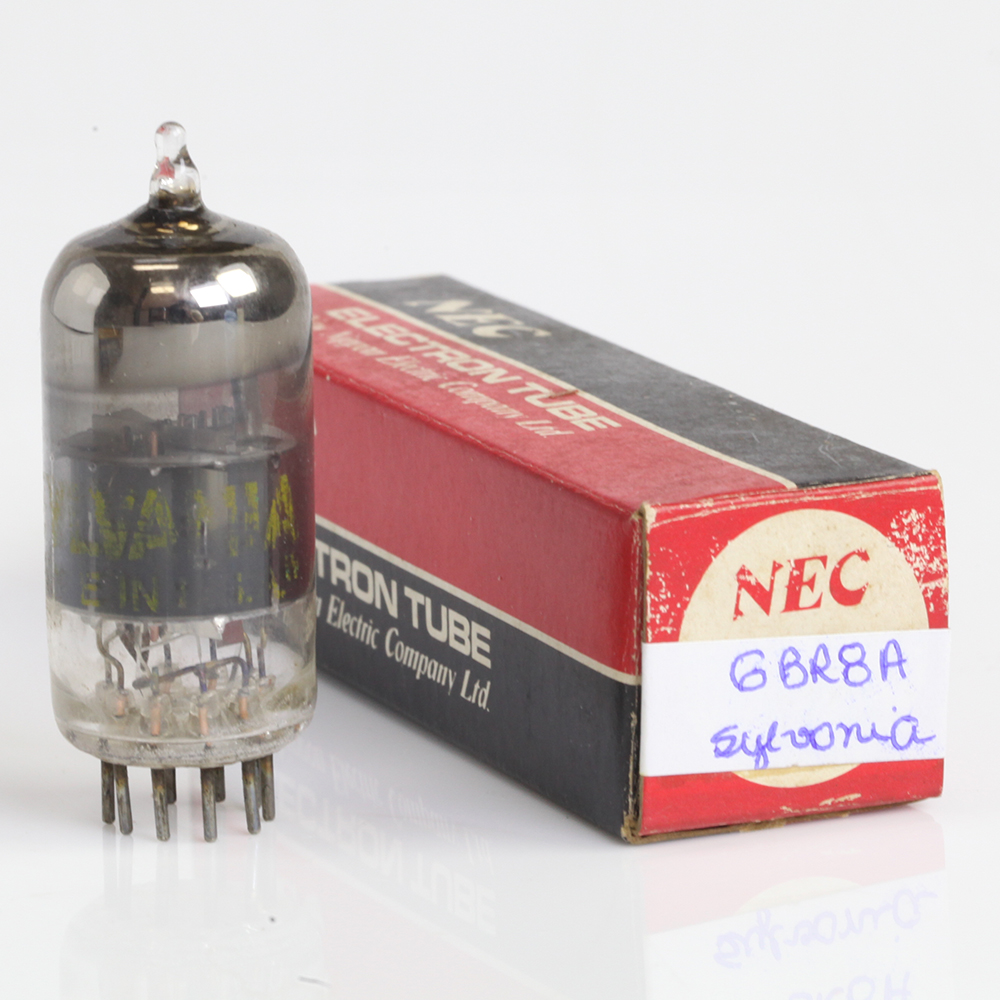

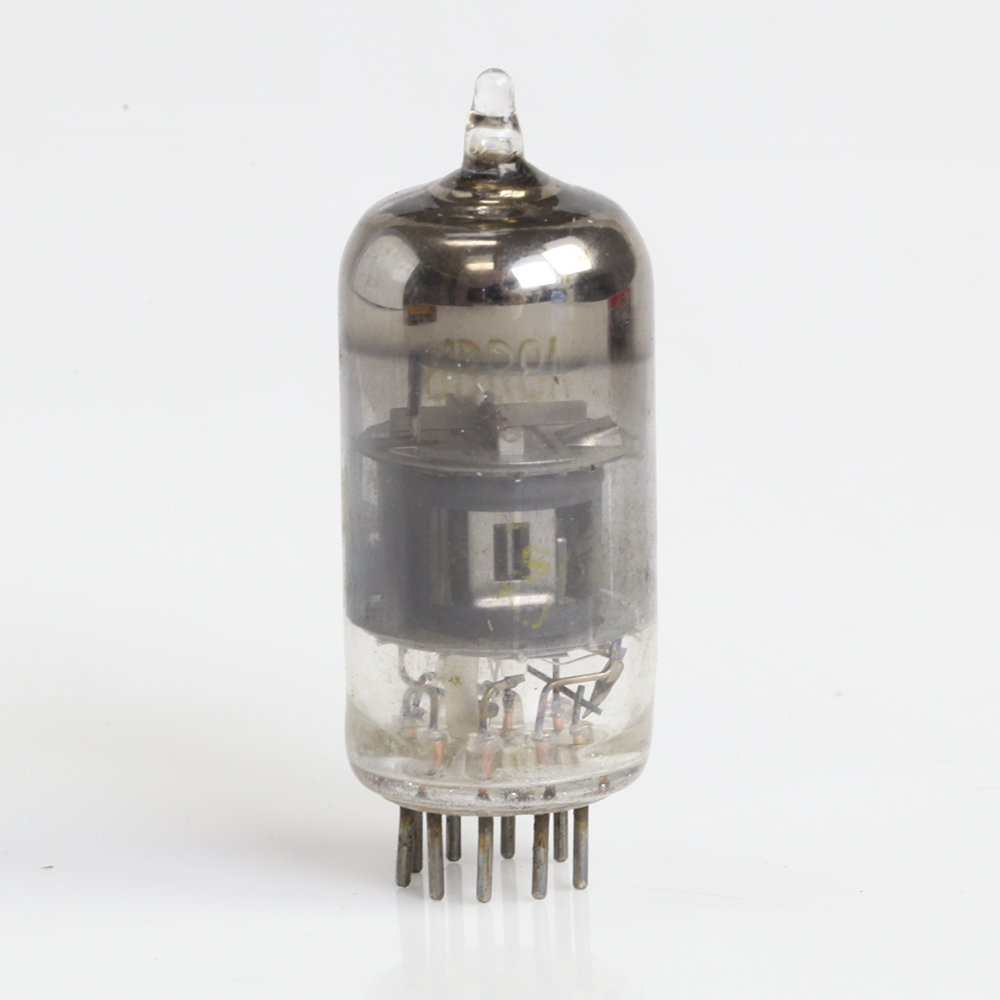

A válvula 6BR8A é um triodo–pentodo combinado em um único invólucro miniatura (soquete Noval – 9 pinos). Ela foi desenvolvida principalmente para uso em receptores de rádio e televisão, desempenhando funções de oscilador, misturador e amplificação em circuitos de RF e FI.

Por reunir dois sistemas distintos em uma só válvula, reduzia espaço, custo e aquecimento dos equipamentos, sendo bastante popular em rádios AM/FM das décadas de 1950 e 1960.

---

🔹 Ficha Técnica (Características Elétricas)

🔸 Triodo (seção 1)

• Tensão máxima de placa (Va): 330 V

• Tensão típica de operação: 100–250 V

• Corrente de placa (Ia): ~10 mA

• Dissipação máxima de placa: 1,5 W

• Fator de amplificação (µ): ~38

• Transcondutância (gm): 5,2 mA/V

🔸 Pentodo (seção 2)

• Tensão máxima de placa (Va): 330 V

• Tensão máxima de tela (Vg2): 150 V

• Corrente típica de placa: 7–9 mA

• Dissipação máxima de placa: 2,5 W

• Transcondutância (gm): 7,5 mA/V

🔸 Dados Gerais

• Filamento: 6,3 V – 0,45 A

• Soquete: Noval (9 pinos)

• Configuração: Triodo + Pentodo

---

🔹 Aplicações

1. Receptores de Rádio e Televisão

   • Usada como oscilador local (triodo) e misturador/amplificador de FI (pentodo).

   • Muito comum em aparelhos de rádio AM/FM multibanda.

2. Equipamentos de Comunicação

   • Pode atuar em estágios de RF e FI em transceptores e equipamentos de medição.

3. Circuitos de Áudio (uso alternativo)

   • Embora menos comum, a seção de triodo pode ser usada em pré-amplificação de áudio.

   • A seção pentodo pode ser empregada em pequenos estágios de ganho, mas não é destinada a saída de potência.

4. Projetos DIY

   • Interessante para montagens experimentais que precisem de triodo + pentodo em um único envelope, economizando espaço.

---

📌 Observação: A 6BR8A possui características próximas às válvulas 6U8A (ECF82) e 6GH8A, embora não seja totalmente equivalente.
