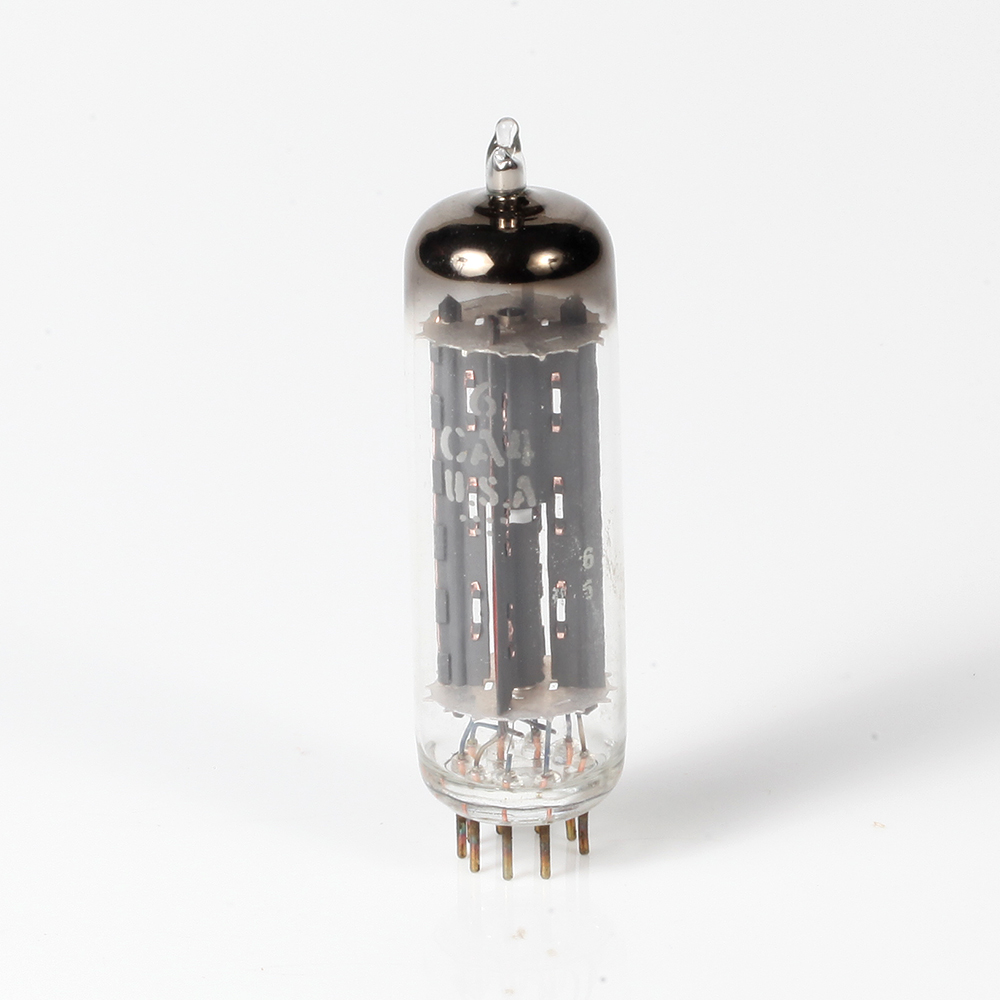

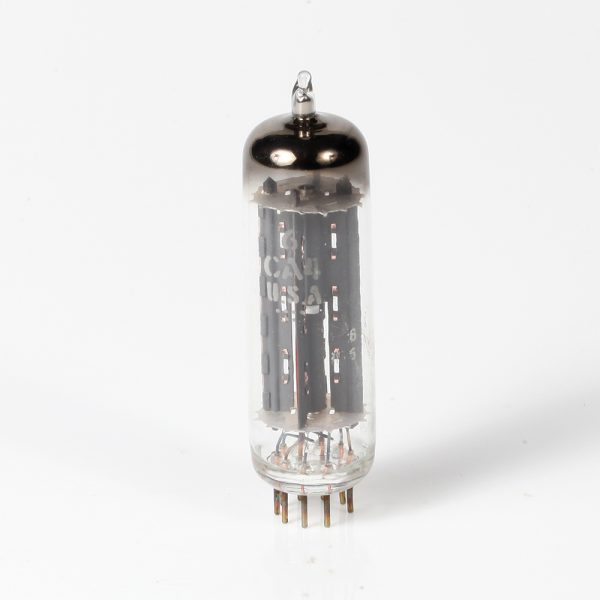

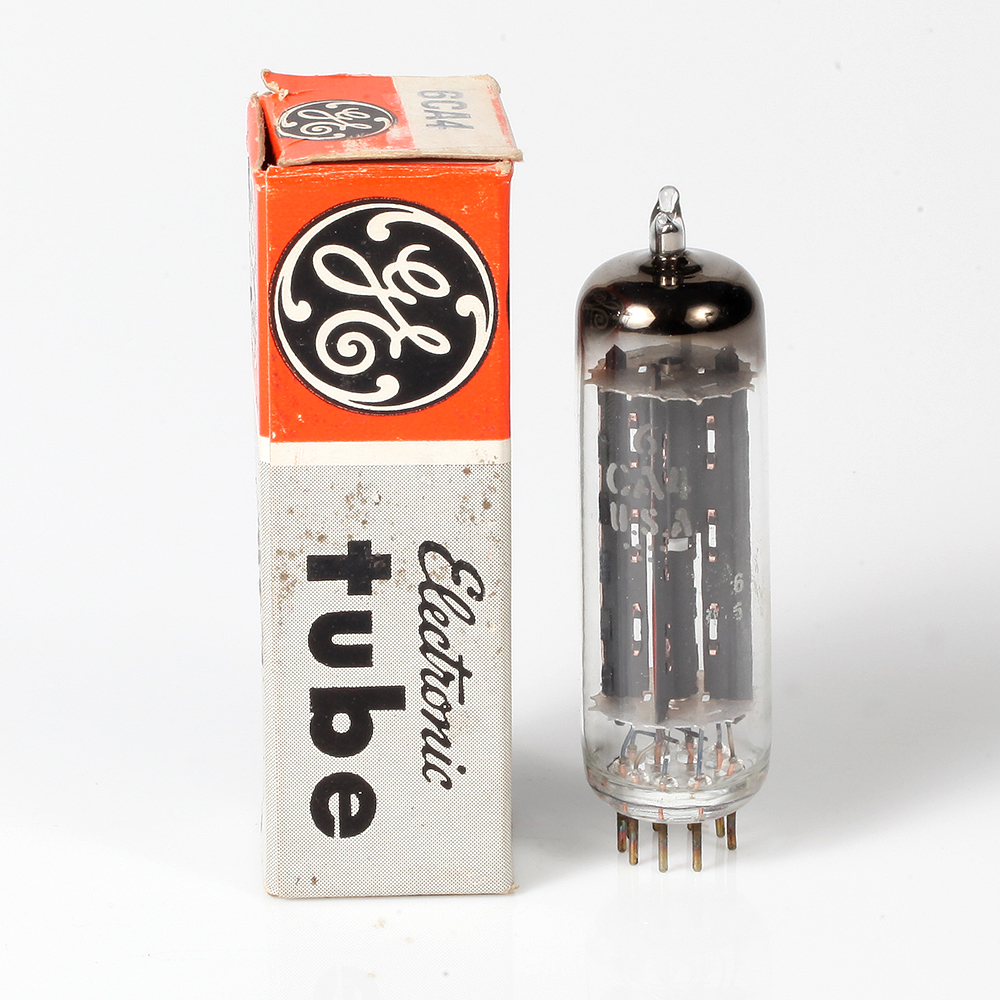

Válvula 6CA4 – GENERAL ELECTRIC

6CA4

RETIFICADOR DE MEIA-ONDA

TIPO MINIATURA

APLICAÇÃO: O 6CA4 é um retificador de meia-onda miniatura, projetado para uso em fontes de alimentação de equipamentos de rádio, televisão e equipamentos eletrônicos gerais. Sua construção permite uma operação eficiente e confiável em uma variedade de aplicações.

CARACTERÍSTICAS DO AQUECEDOR:

• Tensão do Aquecedor: 6,3 Volts
• Corrente do Aquecedor: 1,0 Amp

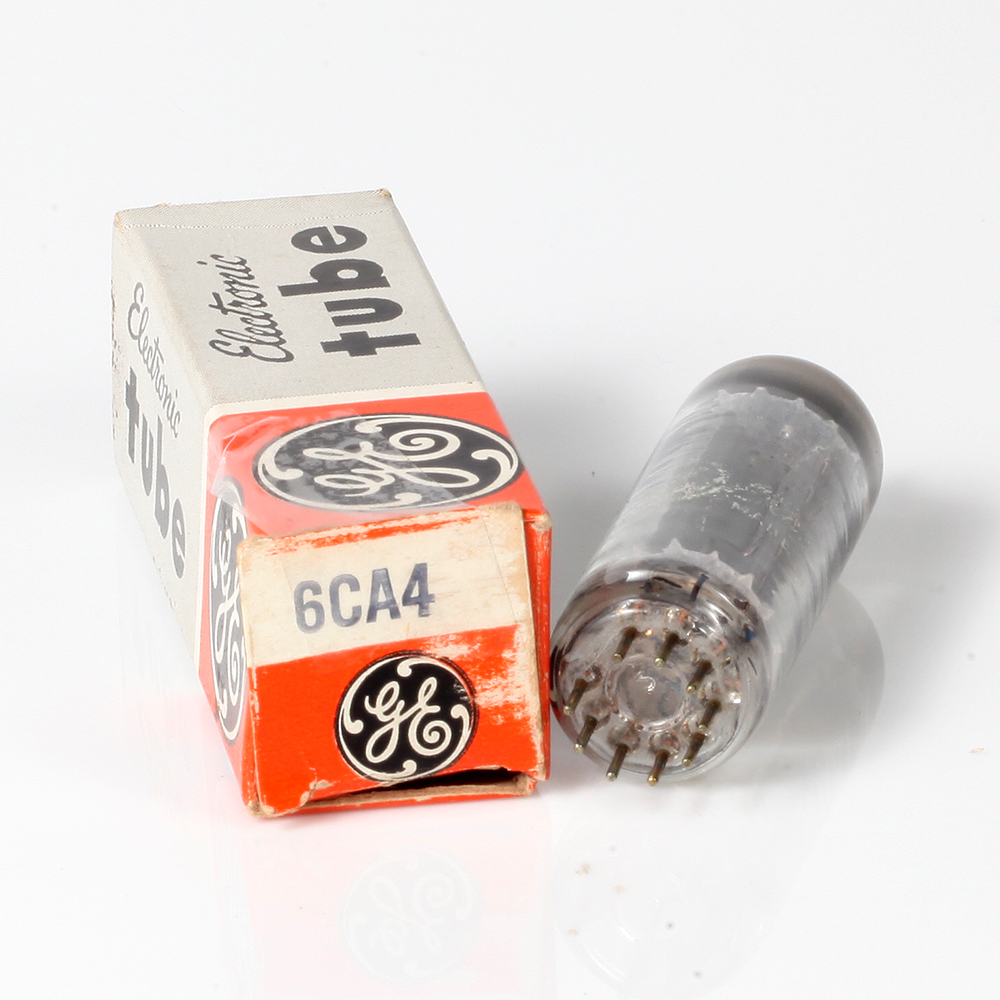

VISTA INFERIOR:

• Lâmpada de Vidro
• Base de 9 Pinos

CLASSIFICAÇÕES MÁXIMAS: Esses valores são os limites máximos absolutos que não devem ser excedidos para garantir a longevidade e o desempenho adequado da válvula.

RETIFICADOR:

• Tensão Máxima da Placa (RMS): 350 Volts
• Tensão Máxima de Pico Inversa: 1.400 Volts
• Corrente Máxima de Pico: 450 mA
• Corrente Máxima de Saída DC: 150 mA
• Queda de Tensão Média: 22 Volts

CARACTERÍSTICAS ELÉTRICAS TÍPICAS:

• Tensão da Placa: 350 Volts (RMS)
• Corrente da Placa: 150 mA
• Queda de Tensão Média: 22 Volts
• Corrente de Pico de Saída: 450 mA

CAPACITÂNCIAS INTERELETRODOS:

• Placa para Cátodo: 7,0 pF

DESCRIÇÃO: O 6CA4 é uma válvula de vácuo miniatura que funciona como um retificador de meia-onda, sendo amplamente utilizado em fontes de alimentação devido à sua capacidade de converter corrente alternada (AC) em corrente contínua (DC) com alta eficiência. Este tubo é conhecido por sua durabilidade e desempenho estável em aplicações eletrônicas.

DIAGRAMA DE PINOS:

1. Não Conectado
2. Placa 1
3. Não Conectado
4. Não Conectado
5. Não Conectado
6. Placa 2
7. Não Conectado
8. Aquecedor
9. Aquecedor

NOTAS ADICIONAIS: Para obter o melhor desempenho e garantir a durabilidade do tubo, siga as classificações máximas e as especificações fornecidas. Utilize este tubo em conformidade com os requisitos de design do circuito para evitar danos e garantir a operação eficiente.
