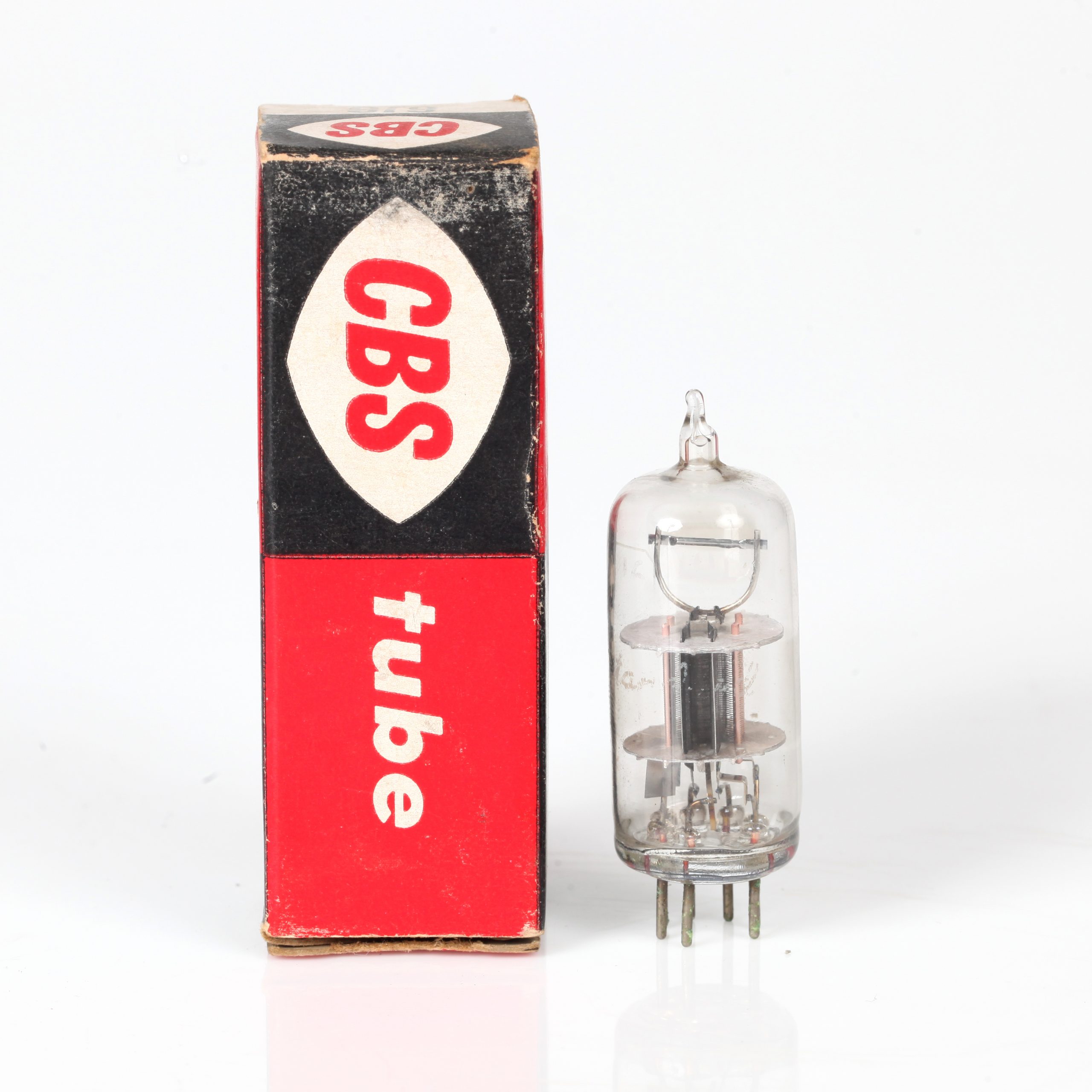

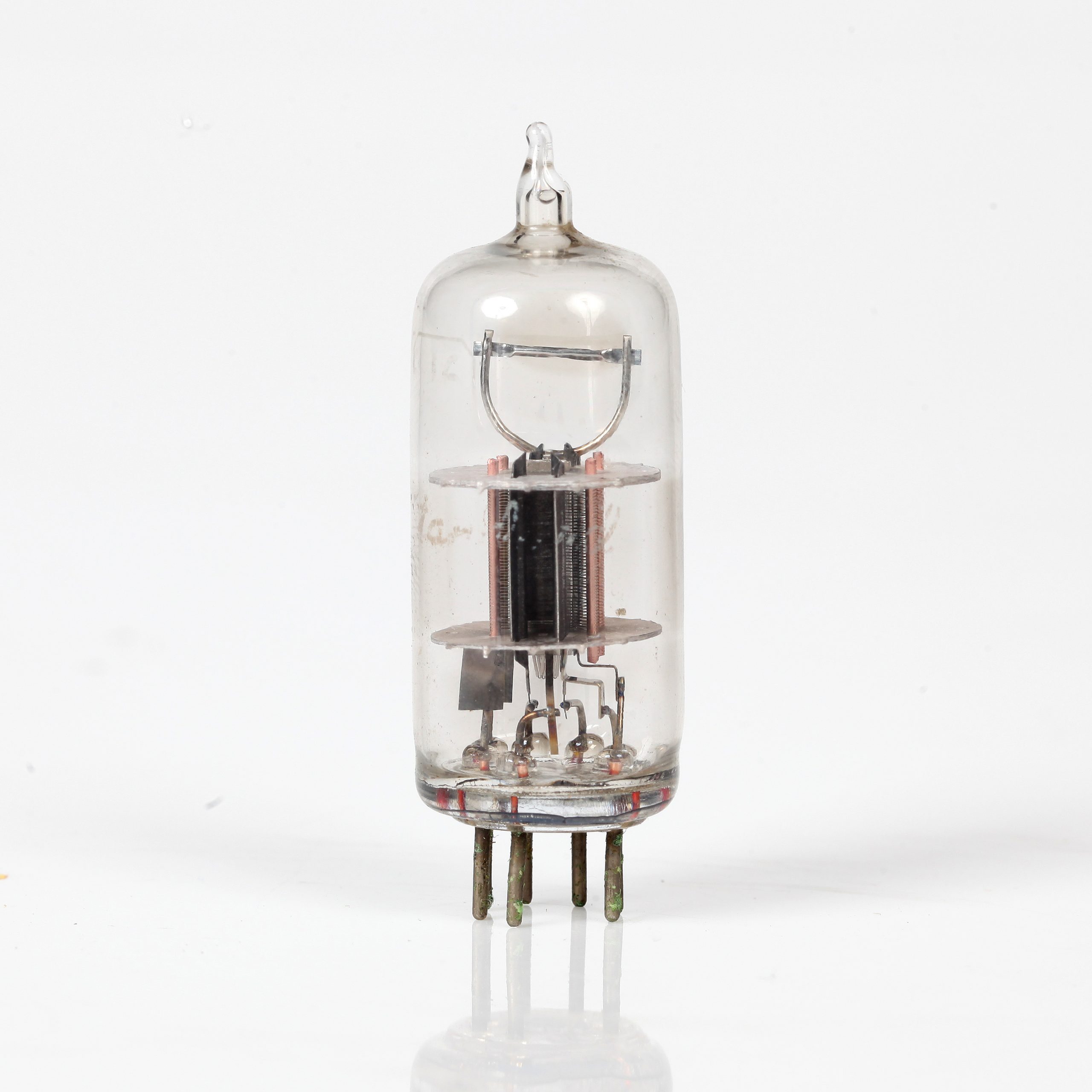

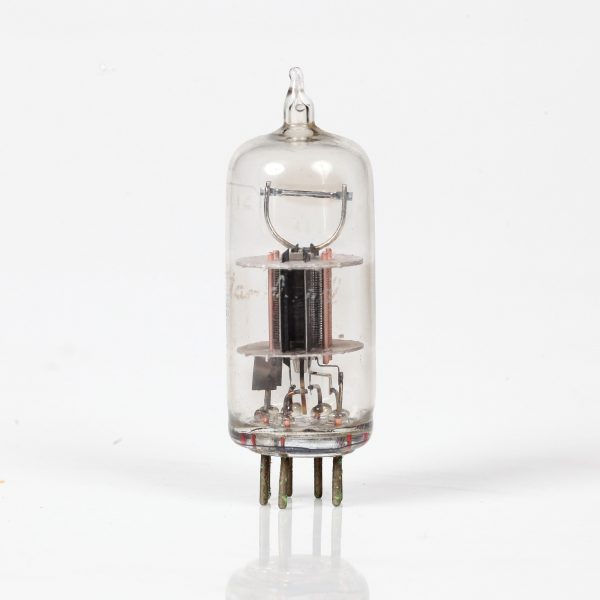

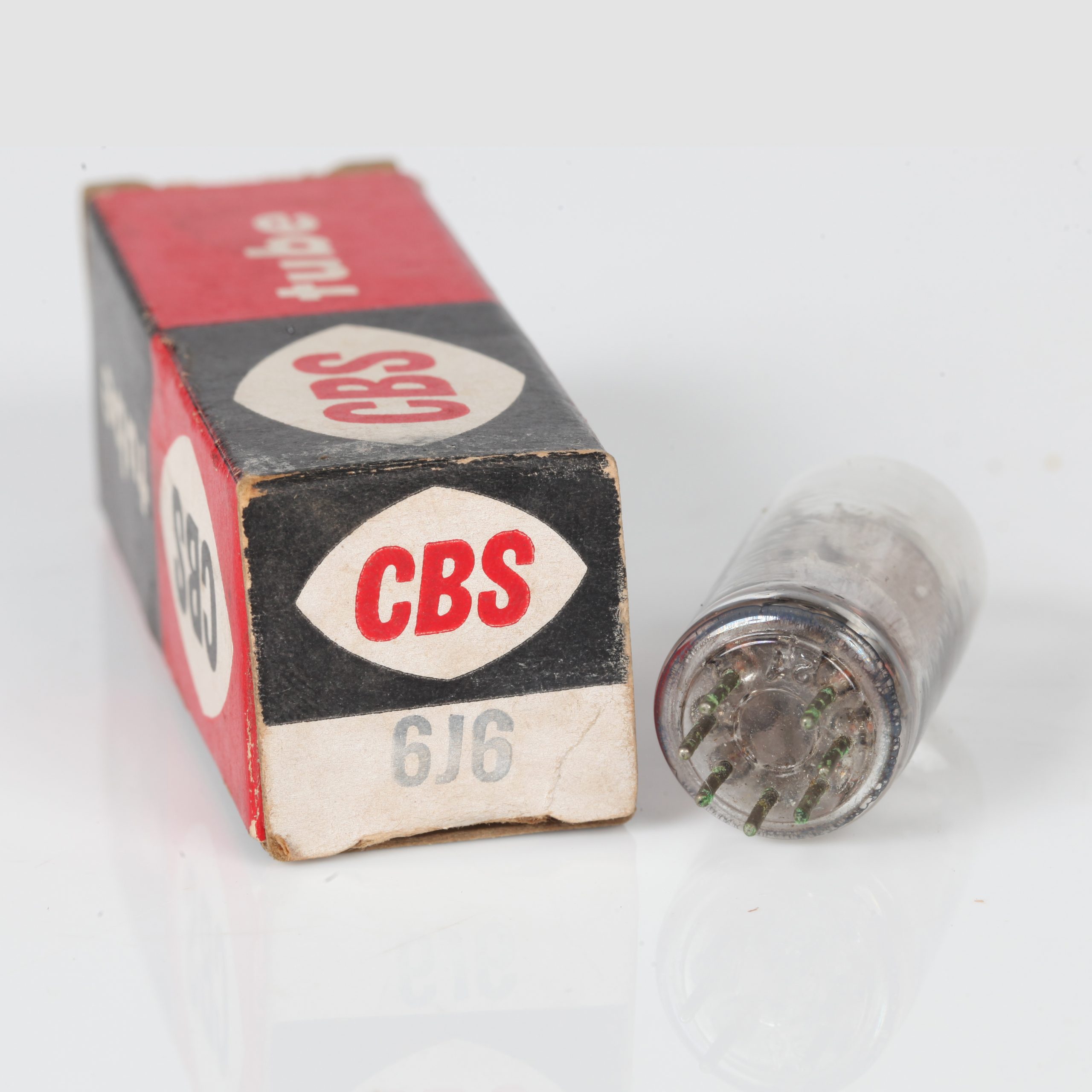

Válvula 6J6 – CBS TUBE

Válvula 6J6 – CBS Tube

DUPLO TRÍODO

TIPO MINIATURA

• Filamento Revestido
  • Voltagem: 6,3 volts AC/DC
  • Corrente: 0,45 amperes

Dimensões:

• Comprimento Máximo Total: 1-1/2″ (aproximadamente 38 mm)
• Altura Máxima Sentada: 1-1/8″ (aproximadamente 28 mm)
• Diâmetro Máximo: 1/2″ (aproximadamente 13 mm)
• Bulbo: T-3-1/2
• Base: Miniatura Botão 7-Pinos

Configuração dos Pinos:

• Pino 1 – Placa (Triodo 1)
• Pino 2 – Catodo (Triodo 1)
• Pino 3 – Filamento
• Pino 4 – Filamento
• Pino 5 – Catodo (Triodo 2)
• Pino 6 – Placa (Triodo 2)
• Pino 7 – Grelha (Triodo 1 e Triodo 2)

Especificações Elétricas Máximas:

• Voltagem da Placa: 300 volts máx.
• Dissipação da Placa: 2,5 watts máx.
• Corrente da Placa: 10 mA máx.

Operação e Características Típicas – Classe A, Amplificador:

• Voltagem do Filamento: 6,3 volts AC/DC
• Voltagem da Placa: 100 / 200 volts
• Voltagem da Grelha: -1 / -2 volts
• Corrente da Placa sem Sinal: 7,0 / 8,0 mA
• Resistência Interna: 10,000 / 15,000 ohms
• Transcondutância: 5000 / 6000 umhos
• Fator de Amplificação: 38

Nota Técnica: Esta válvula é projetada para aplicações de amplificação de alta frequência em circuitos de rádio e televisão, bem como em outros dispositivos eletrônicos de comunicação. O 6J6 possui dois triodos idênticos, o que o torna ideal para circuitos que requerem correspondência de válvulas.

Recomendações de Operação: Para garantir a máxima vida útil e desempenho da válvula, é importante não exceder os limites máximos especificados de voltagem e corrente. Assegure-se de que o soquete e o circuito estejam limpos e livres de contaminação para evitar falhas elétricas.
