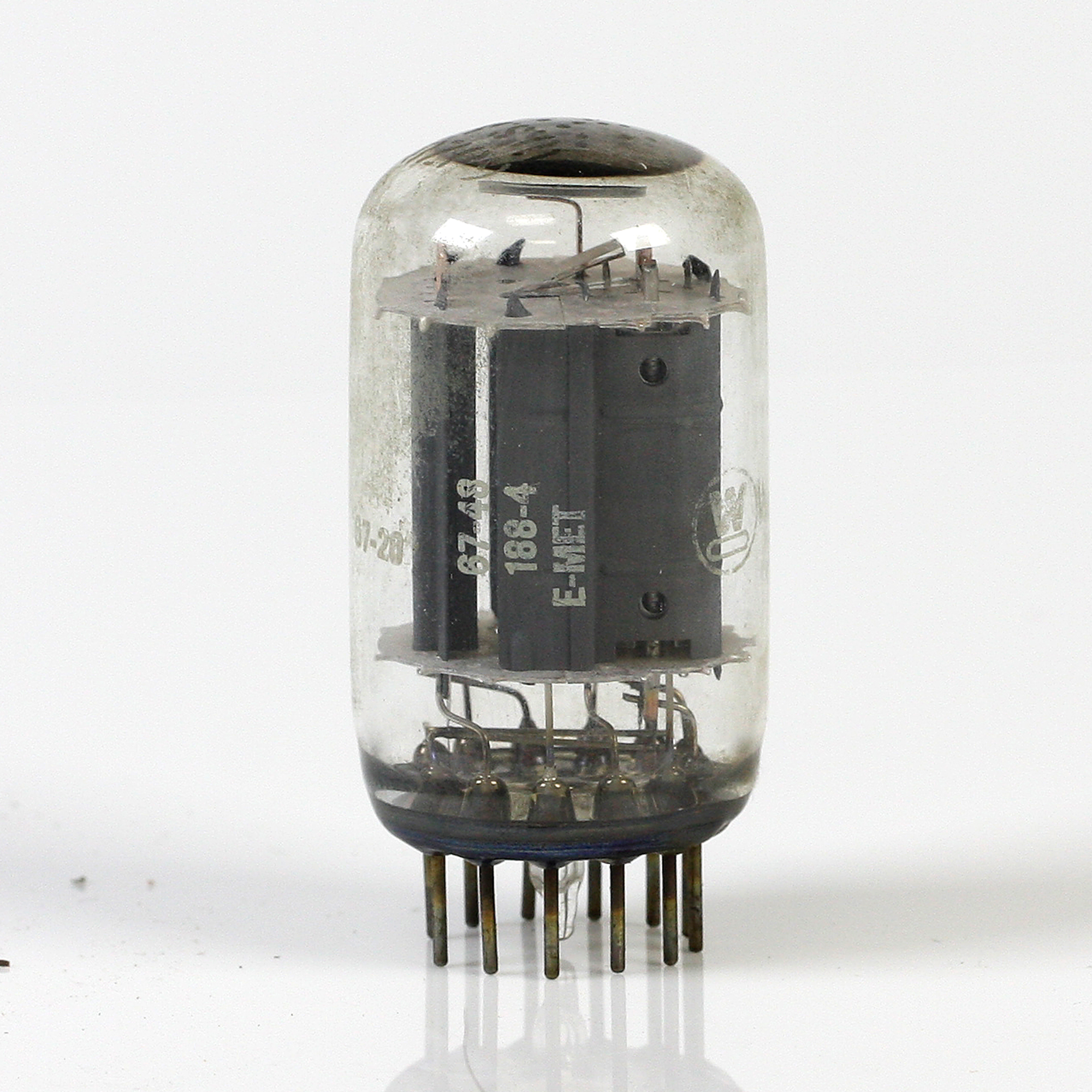

6JZ8
TRÍODO-PENTODO COMPACTRON PARA OSCILADOR E AMPLIFICADOR DE DEFLEXÃO VERTICAL DE TV
DESCRIÇÃO E CLASSIFICAÇÃO
O 6JZ8 é um compactron contendo um tríodo de médio-mu e um pentodo de feixe. O tríodo é projetado para atuar como oscilador de deflexão vertical e o pentodo como amplificador de deflexão vertical em receptores de televisão.
ELÉTRICO GERAL
Catodo – Revestido Unipotencial
Características e Classificações do Aquecedor
Tensão do Aquecedor, CA ou CC* . . . 6,3±0,6 Volts
Corrente do Aquecedor. . 1,2 Amperes
CAPACITÂNCIAS INTERELETRODOS DIRETAS
Seção do Pentodo
Grade-Número 1 ao Placa: (Pgl ao Pp). . . 0,34 pF
Entrada: Pgl ao (h + Pk + “Pg? + b.p.). . 1 pF
Saída: Pp ao (na + Pk + E + b.po). . . . 7,0 pF
Seção do Tríodo
Grade ao Placa: (Tg ao Tp). . . 3,6 pF
Entrada: Tg ao (h+Tk). . . . . . . 2,2 pF
Saída: Tp ao (h + Tk). . . . . . 0,7 pF
MECÂNICO
Posição Operacional – Qualquer
Envelope – T-9, Vidro
Base – E12-70, Botão 12-Pinos
Desenho da Forma – EIA 9-58
Diâmetro Máximo. . . 1,188 Polegadas
Comprimento Máximo Total. . . 2,375 Polegadas
Altura Máxima Assentada. . . 2,000 Polegadas
CLASSIFICAÇÕES MÁXIMAS
As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a um tubo eletrônico de especificação, conforme definido por seus dados publicados e não devem ser excedidas nas piores condições prováveis.
DIMENSÕES FÍSICAS
CONEXÕES TERMINAIS
DIAGRAMA DE BASE
Pin 1 – Aquecedor
Pin 2 – Placa do Tríodo
Pin 3 – Sem Conexão
Pin 4 – Placa do Pentodo
Pin 5 – Sem Conexão
Pin 6 – Grade Número 1 do Pentodo
Pin 7 – Grade Número 1 do Pentodo
Pin 8 – Grade Número 2 do Pentodo (Tela)
Pin 9 – Catodo do Pentodo e Placas de Feixe
Pin 10 – Grade do Tríodo
Pin 11 – Catodo do Tríodo
Pin 12 – Aquecedor
VALORES MÁXIMOS DE PROJETO
Seção do Tríodo – Serviço de Oscilador Vertical
Tensão DC da Placa. . . 250V
Pico de Tensão Negativa da Grade. . . -20V
Dissipação da Placa. . . 1,0W
Corrente DC do Catodo. . . 10mA
Pico de Corrente do Catodo. . . 200mA
CARACTERÍSTICAS E MÉDIAS
Seção do Tríodo
Tensão da Placa. . . 100V
Tensão da Grade. . . -5,0V
Fator de Amplificação. . . 8500
Resistência da Placa, aproximada. . . 11700Ω
Transcondutância. . . 7100μmhos
Corrente da Placa. . . 3,5mA
Seção do Pentodo
Tensão da Placa. . . 200V
Tensão da Tela. . . 150V
Tensão da Grade-Número 1. . . -8,0V
Resistência da Placa, aproximada. . . 11700Ω
Transcondutância. . . 7100μmhos
Corrente da Placa. . . 3,5mA
Corrente da Tela. . . 1mA
NOTAS
O designer do equipamento deve projetar o equipamento para que a tensão do aquecedor seja centrada no valor especificado, com variações restritas para manter a tensão dentro da tolerância especificada.
