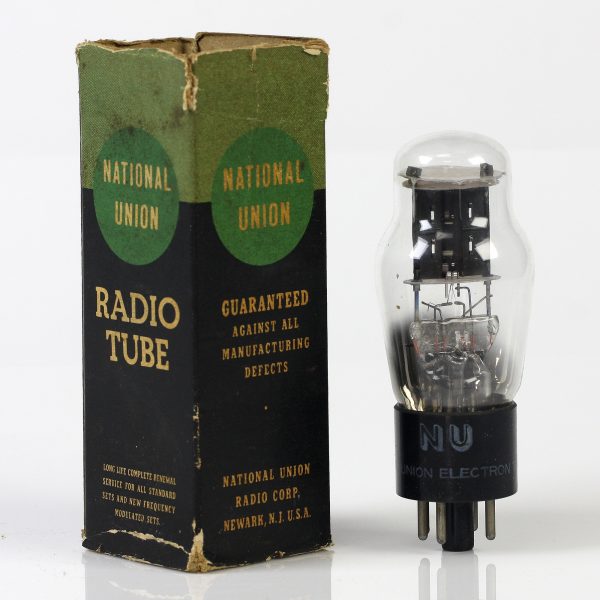

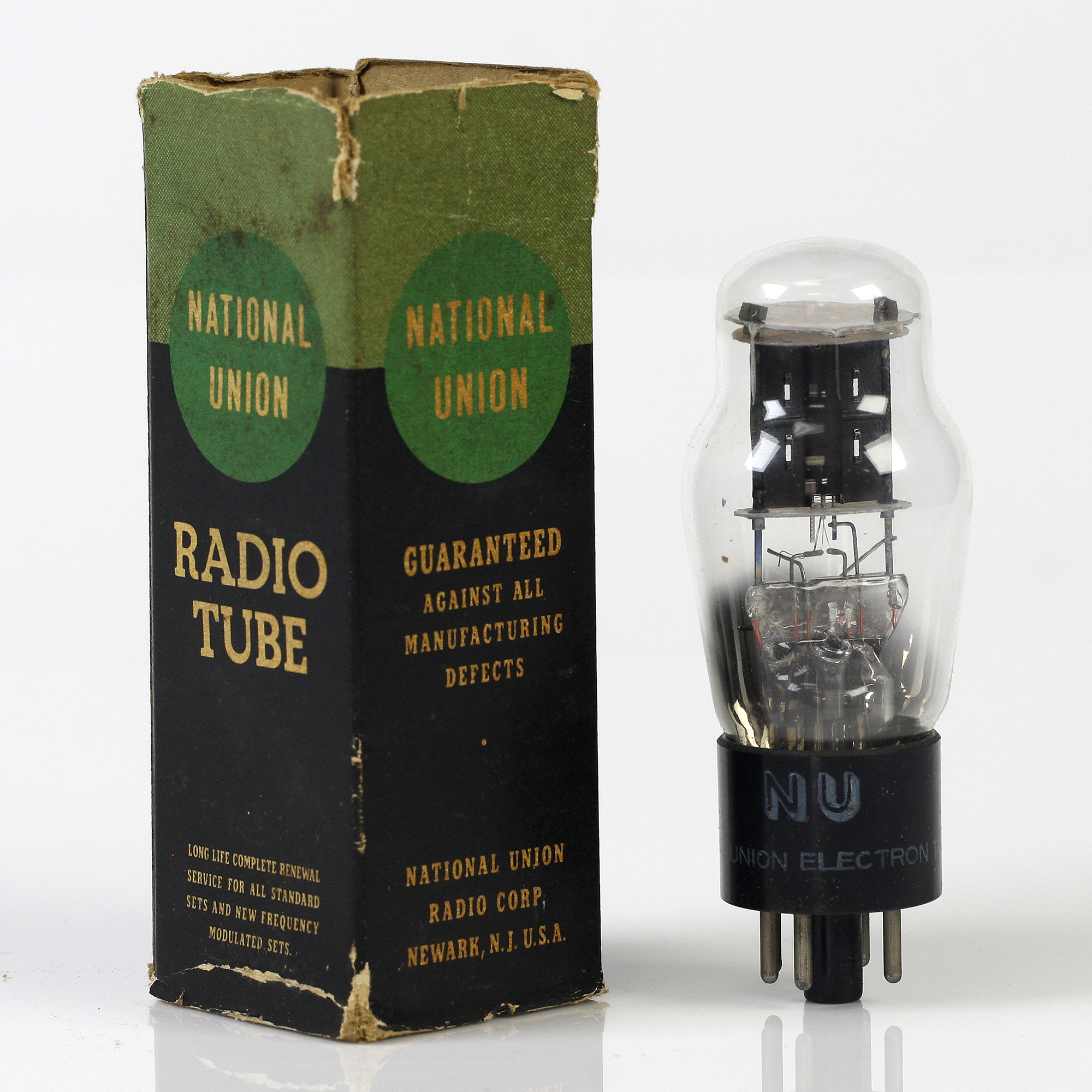

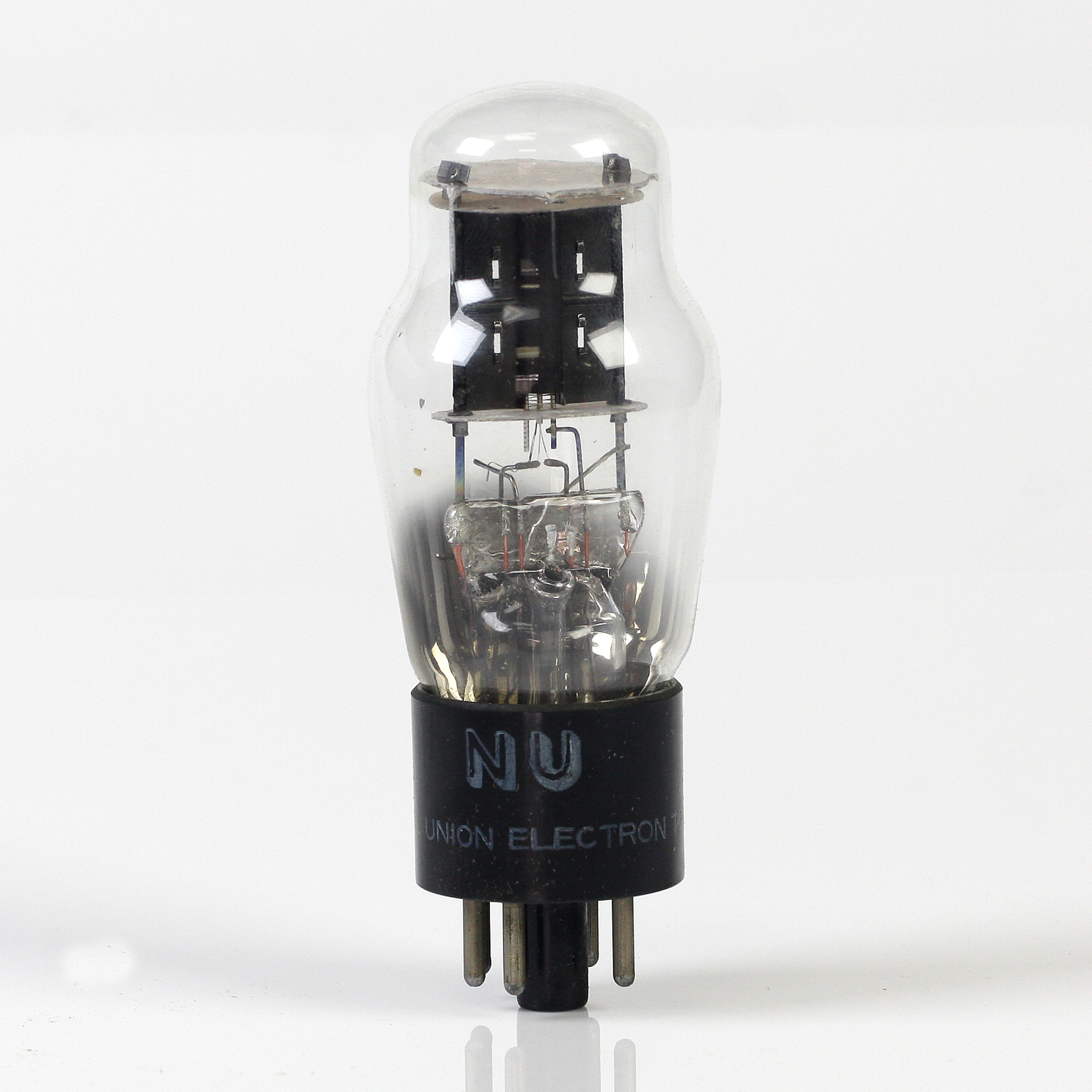

TUNG-SOL 6L5G
AMPLIFICADOR DE TRÍODO
CÁTODO DE POTENCIAL ÚNICO
- Aquecedor: 6.3 Volts, 0.15 Ampere em AC ou DC
- Envoltório de Vidro

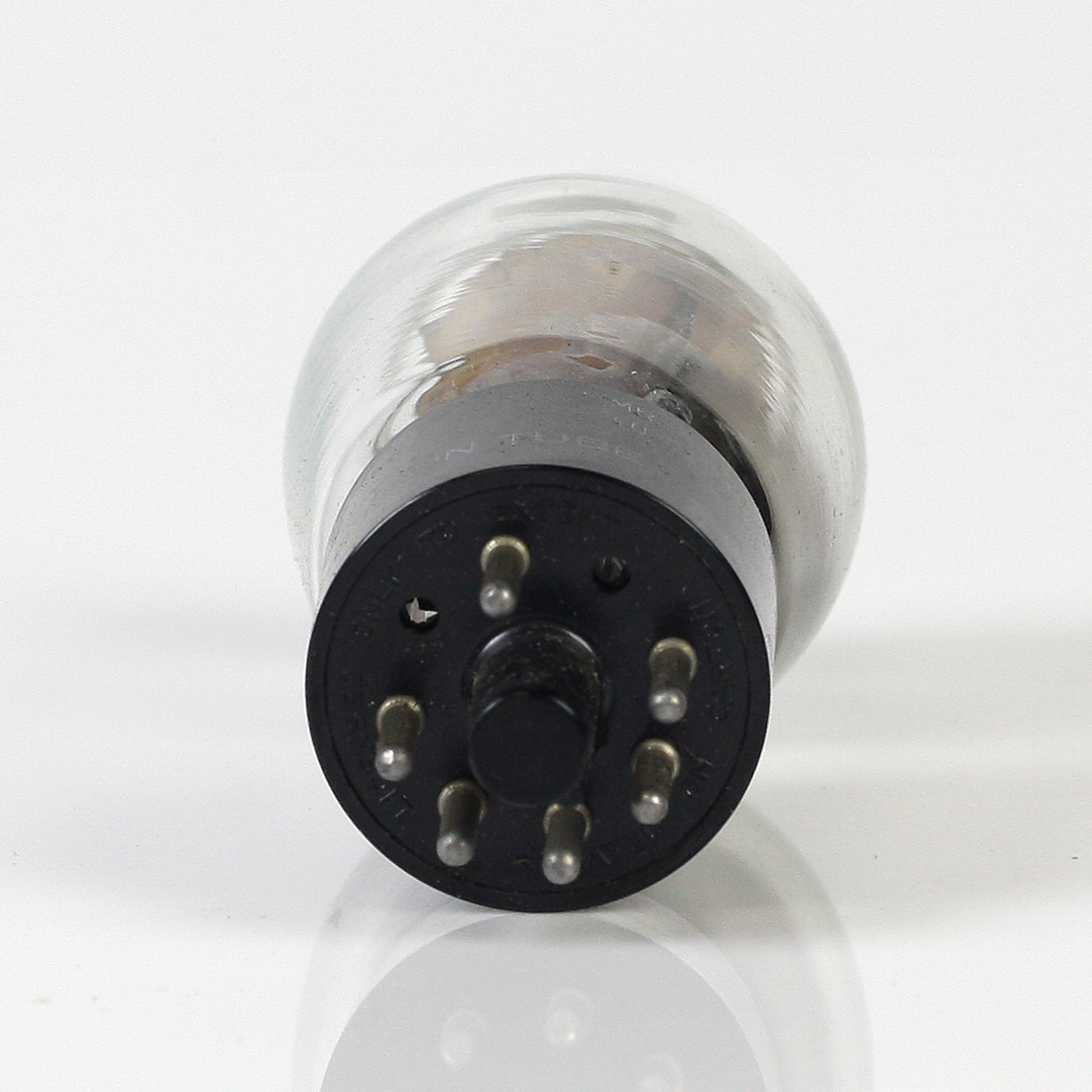

- Base Octal de 6 Pinos Pequena
- Tensão Máxima: 1165 Volts
O TUNG-SOL 6L5G é um tríodo de uso geral projetado para servir como oscilador, detector ou amplificador. É recomendado para uso onde a economia de corrente do aquecedor é importante.
CONDIÇÕES DE OPERAÇÃO E CARACTERÍSTICAS
CLASSE A1 AMPLIFICADOR
| Parâmetro | Valor 1 | Valor 2 |
|---|---|---|
| Tensão da Placa | 135 Volts | 250 Volts |
| Tensão da Grade | -5 Volts | -9 Volts |
| Corrente da Placa | 3.5 mA | 8 mA |
| Resistência da Placa | 11300 Ohms | 9000 Ohms |
| Transcondutância | 1500 µmhos | 1900 µmhos |
| Fator de Amplificação | 17 | 17 |
| Tensão da Grade de Corte de Corrente de Cátodo | -20 Volts | -20 Volts |
AMPLIFICADOR ACOPLADO POR RESISTÊNCIA
| Parâmetro | Valor 1 | Valor 2 | Valor 3 | Valor 4 |
|---|---|---|---|---|
| Tensão da Placa e Tela | 100 Volts | 100 Volts | 250 Volts | 250 Volts |
| Resistor de Carga da Placa | 0.05 MΩ | 0.25 MΩ | 0.05 MΩ | 0.25 MΩ |
| Resistor de Cátodo | 2800 Ohms | 10000 Ohms | 2600 Ohms | 9000 Ohms |
| Ganho de Tensão | 11 | 12 | 13 | 13 |
CAPACITÂNCIAS INTERELETRODOS DIRETAS
| Capacitância | Valor |
|---|---|
| Grade para Cátodo | 2.8 pF |
| Placa para Cátodo | 5.0 pF |
| Grade para Placa | 2.8 pF |
NOTAS ADICIONAIS
- Condições de Tensão e Corrente: As características acima são fornecidas para orientar a operação ideal do tríodo 6L5G em várias configurações de circuito.
- Resistências e Capacitâncias: A escolha de resistores de carga e resistores de cátodo influencia diretamente o ganho e a eficiência do amplificador.
COPYRIGHT E DIVULGAÇÃO
Copyright 1939 por TUNG-SOL LAMP WORKS INC.
- Divisão de Tubos de Rádio
- Newark, New Jersey, EUA
