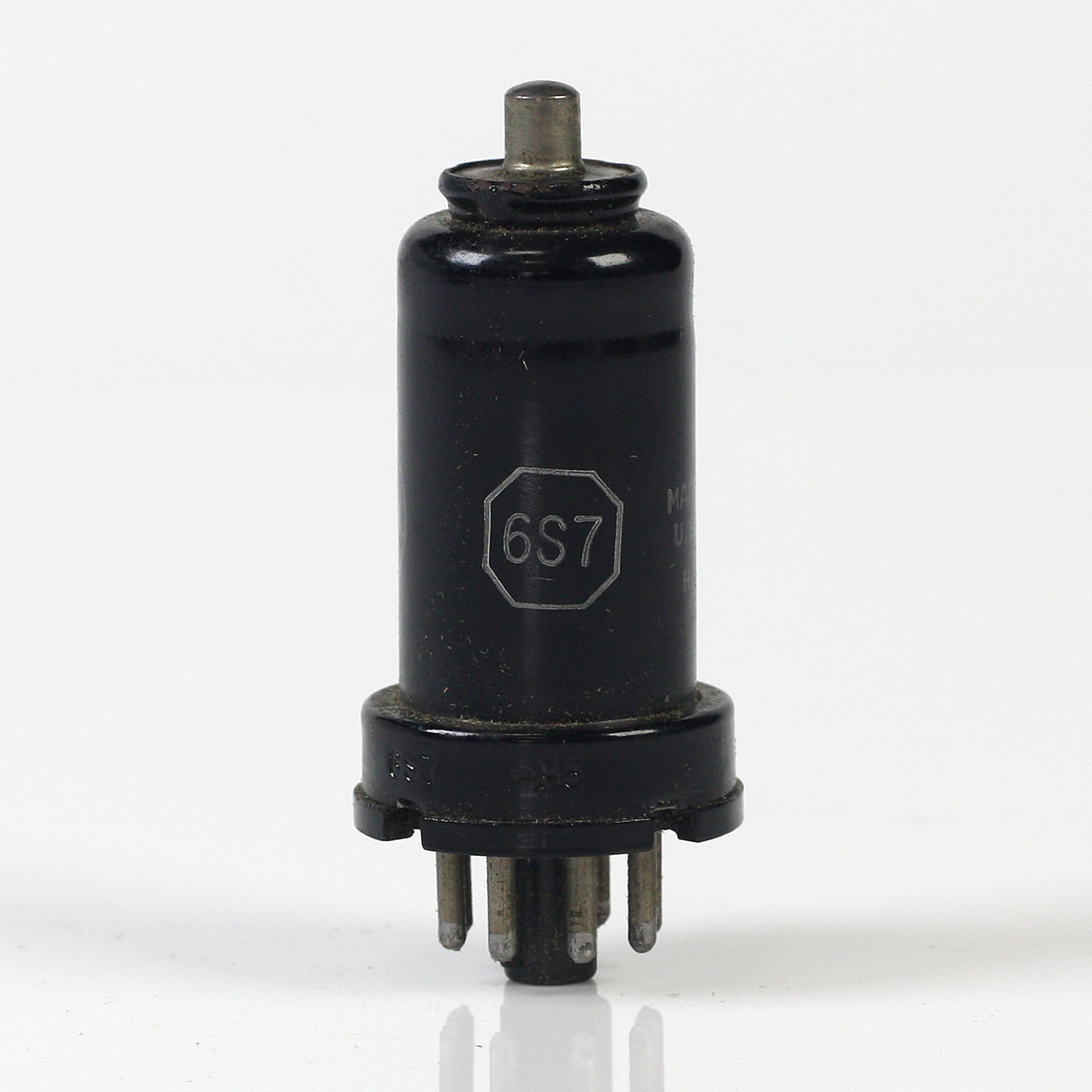

TUNG-SOL 6S7
AMPLIFICADOR DE CORTE REMOTO TRIPLA GRADE
CÁTODO DE POTENCIAL ÚNICO
- Tensão do Aquecedor: 6.3 VOLTS
- Corrente do Aquecedor: 0.15 AMPERE AC ou DC
- BULBO DE METAL

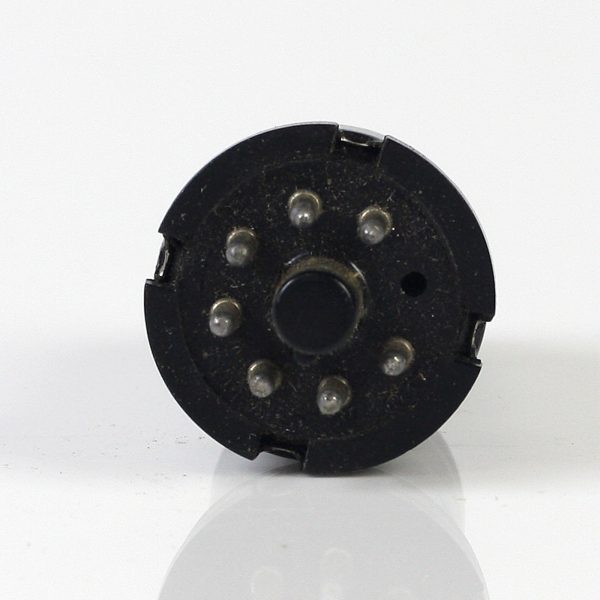

VISTA INFERIOR
O TUNG-SOL 6S7 é um amplificador de corte remoto de tripla grade recomendado para uso em aplicações que requerem um aquecedor de baixa drenagem de corrente. É adequado para uso com AVC em amplificadores RF e IF, minimizando a modulação cruzada. Suas classificações e características elétricas são semelhantes às do 6D6.
CLASSIFICAÇÕES
- Tensão Máxima da Placa: 300 VOLTS
- Tensão Máxima de Alimentação da Tela: 300 VOLTS
- Tensão Máxima da Tela: 100 VOLTS
- Dissipação Máxima da Placa: 2.25 WATTS
- Dissipação Máxima da Tela: 0.25 WATT
- Tensão Mínima de Bias Externa da Grade: 0 VOLT
CONDIÇÕES E CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO
AMPLIFICADOR CLASSE A1
| 135 VOLTS | 250 VOLTS | |
|---|---|---|
| Tensão da Placa | 135 VOLTS | 250 VOLTS |
| Tensão da Tela | 67.5 VOLTS | 190 VOLTS |
| Tensão da Grade de Controle | -3 VOLTS | -3 VOLTS |
| Grade Supressora Conectada ao Cátodo no Soquete | ||
| Corrente da Placa | 3.7 mA | 8.5 mA |
| Corrente da Tela | 0.9 mA | 2.0 mA |
| Resistência da Placa (Aprox.) | 1.0 MEGOHM | 2.0 MEGOHM |
| Transcondutância | 1250 µMHOS | 1750 µMHOS |
| Tensão da Grade de Controle para Transcondutância de 10 µMHOS | -21 VOLTS | -38.5 VOLTS |
CAPACITÂNCIAS DIRETAS ENTRE OS ELETRODOS*
| Grade de Controle para Cátodo | 6.5 pF | | Placa para Cátodo | 10.5 pF | | Grade de Controle para Placa | 0.005 pF |
*Com a capa conectada ao cátodo
