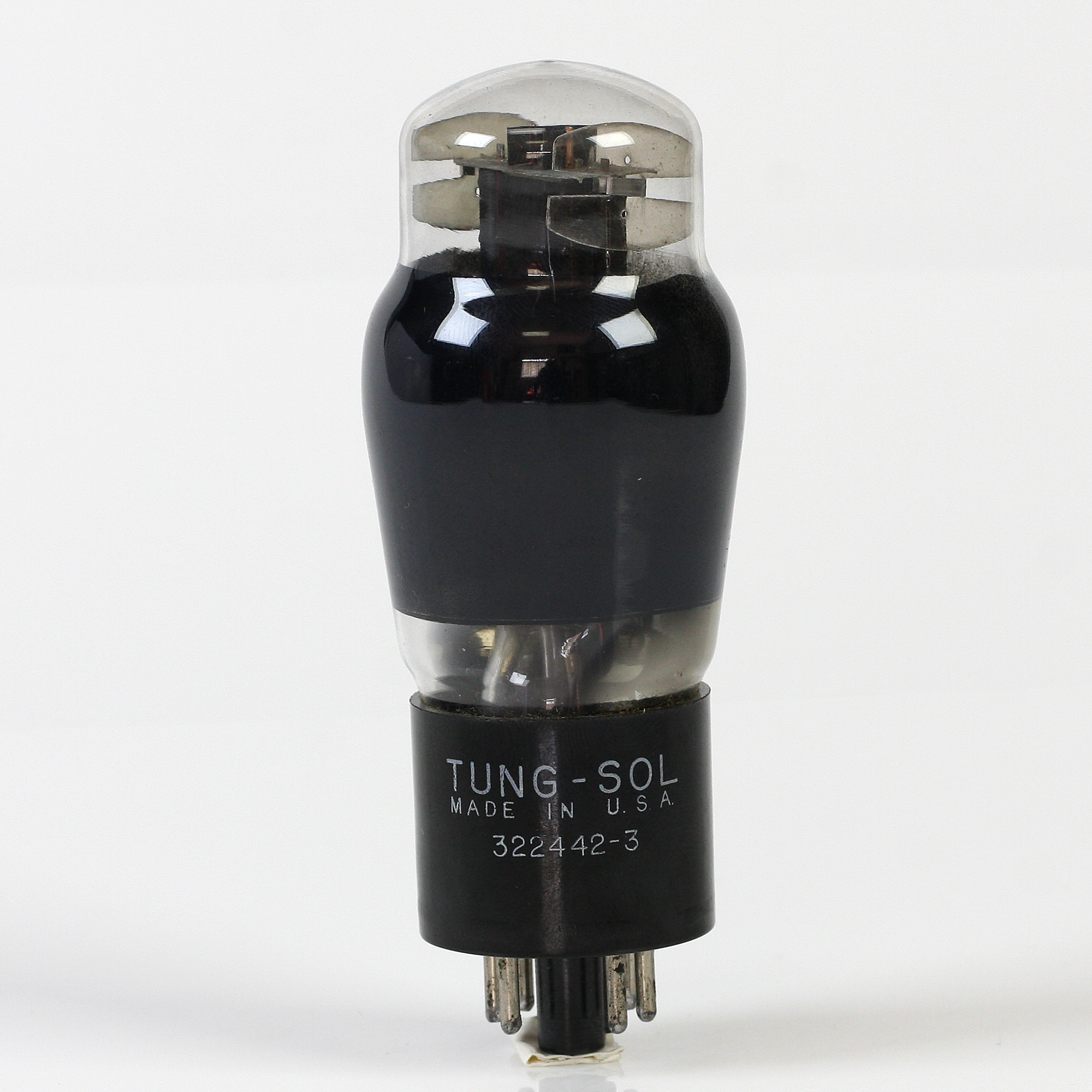

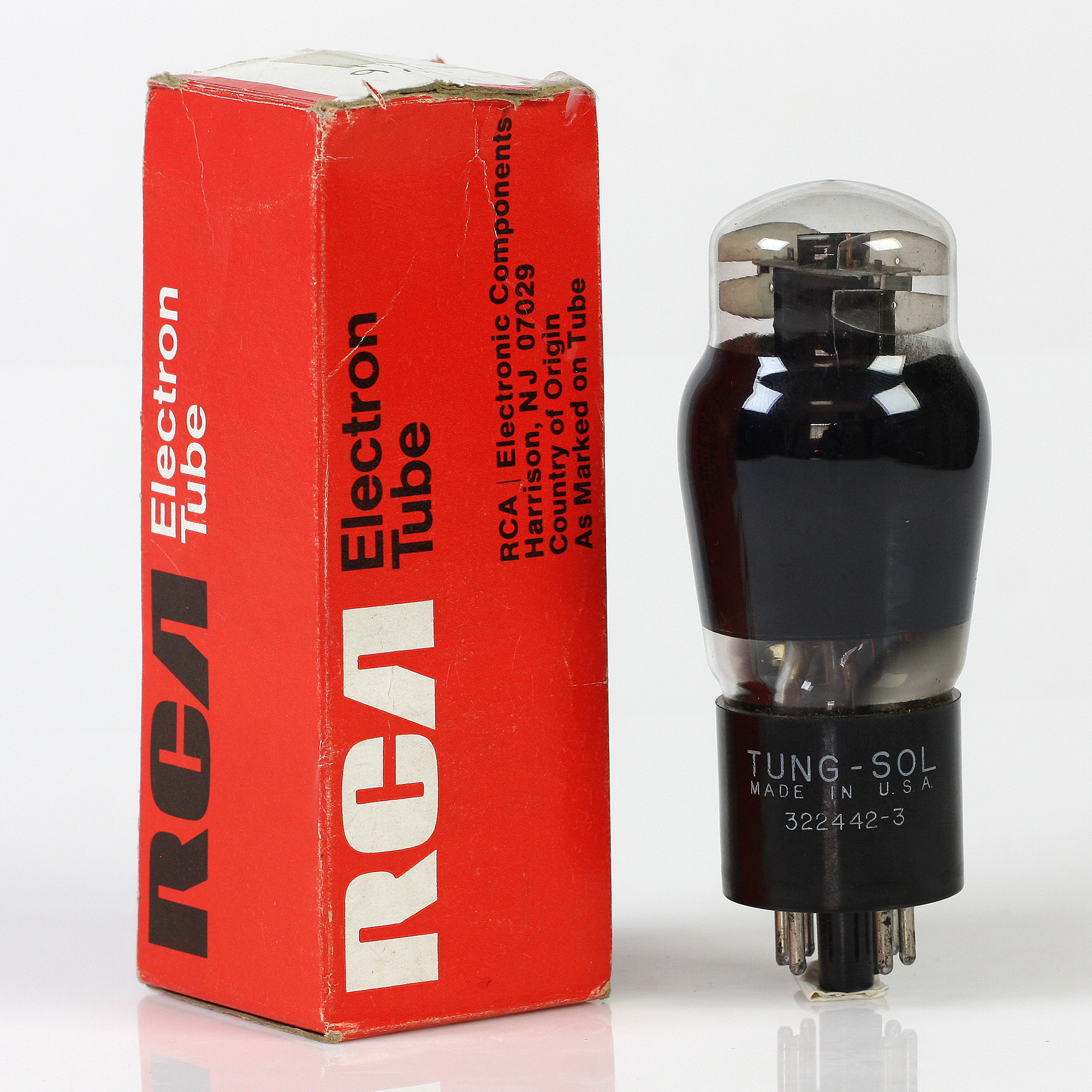

6Y6G
TUNG-SOL
Amplificador de Potência de Feixe
- Cátodo Unipotencial Revestido
- T-14
- Para estágios de saída de áudio de receptores de rádio
Posição de montagem: Qualquer

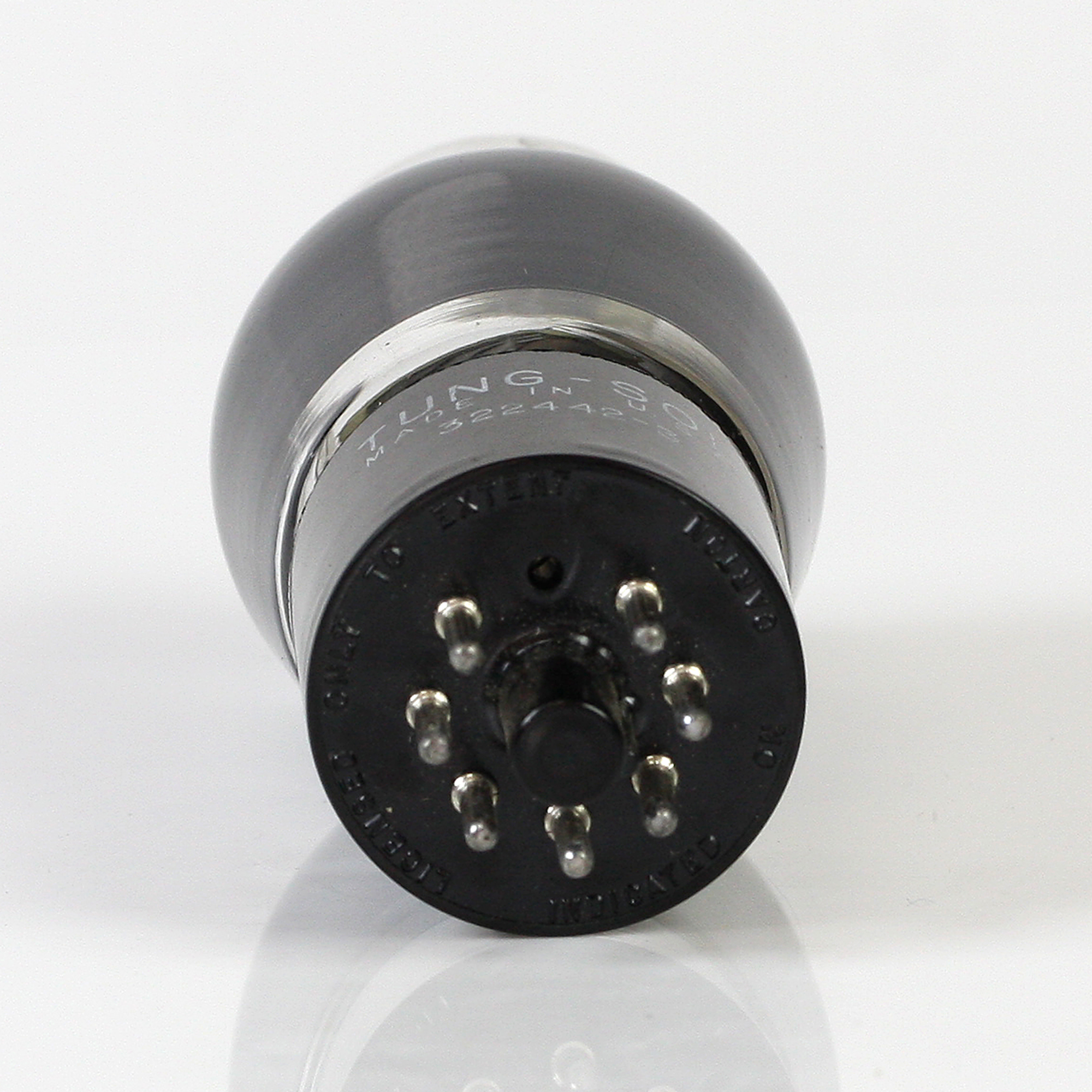

Visão Inferior:
Diagrama de Conexões: JEDEC TAC
Bulbo de Vidro: T-14
Base Octal de 7 Pinos com Capa Intermediária
O 6Y6G é um amplificador de potência de feixe com alta sensibilidade de potência e alta saída de potência em tensões de alimentação DC relativamente baixas.
Características do Aquecedor e Classificações
Valores de Projeto – Veja o Padrão EIA RS-239
- Características Médias: 6.3 Volts, 1250 mA.
- Limites de Fornecimento do Aquecedor:
- Operação de Tensão: 6.3 ± 0.6 Volts
- Tensão Máxima do Aquecedor ao Cátodo:
- Aquecedor negativo em relação ao cátodo: 180 Volts
- Aquecedor positivo em relação ao cátodo: 180 Volts
Máximos Valores Permitidos
Valores de Projeto – Veja o Padrão EIA RS-239
- Tensão da Placa: 200 Volts
- Tensão de Alimentação da Grade 2: 200 Volts
- Tensão da Grade 2: Ver 45-CU
- Dissipação da Placa: 12.5 Watts
- Dissipação da Grade 2: 1.75 Watts
- Resistência do Circuito da Grade 1:
- Bias Fixo: 0,1 Megohm
- Auto Bias: 0.5 Megohm
*Indica uma mudança.
Características Típicas de Operação
Amplificador Classe A
- Tensão da Placa: 155 / 200 Volts
- Tensão da Grade 2: 155 / 200 Volts
- Tensão da Grade 1: -13.5 / -14 Volts
- Tensão Máxima do Sinal AF da Grade 1: 13.5 / 14 Volts
- Resistência da Placa (aprox.): 9300 / 18500 Ohms
- Transcondutância: 7000 / 7100 uMHOS
- Corrente da Placa sem Sinal: 58 / 61 mA
- Corrente Máxima da Placa: 50 / 66 mA
- Corrente da Grade 2 sem Sinal: 3.5 / 2.2 mA
- Corrente Máxima da Grade 2: 11.5 / 9 mA
- Resistência de Carga: 2000 / 2600 Ohms
- Distorção Harmônica Total (aprox.): 10 / 10 por cento
- Potência de Saída: 5.6 / 6 Watts
Gráficos e Diagramas:
- Ef = 6,3 Volts
- Eb = 135 Volts
- Ec1 = -13.5 Volts
- Esig = 9.5 Volts RMS
- Po = Potência de Saída (Watts)
Gráfico de Características Típicas de Operação
Corrente da Placa (Ip) ou Corrente da Grade 2 (Ig2) em Miliamperes
- Volts da Placa (Eb): 100, 200, 300, 400
- Resistência de Carga (Rj) em Ohms: 500, 1000, 1500, 2000, 2500, 3000
- Distorção Harmônica em Porcentagem
TUNG-SOL ELECTRIC INC., DIVISÃO DE TUBOS ELETRÔNICOS, BLOOMFIELD, NEW JERSEY, EUA. Outubro 1, 1961. PLATE 46290.
