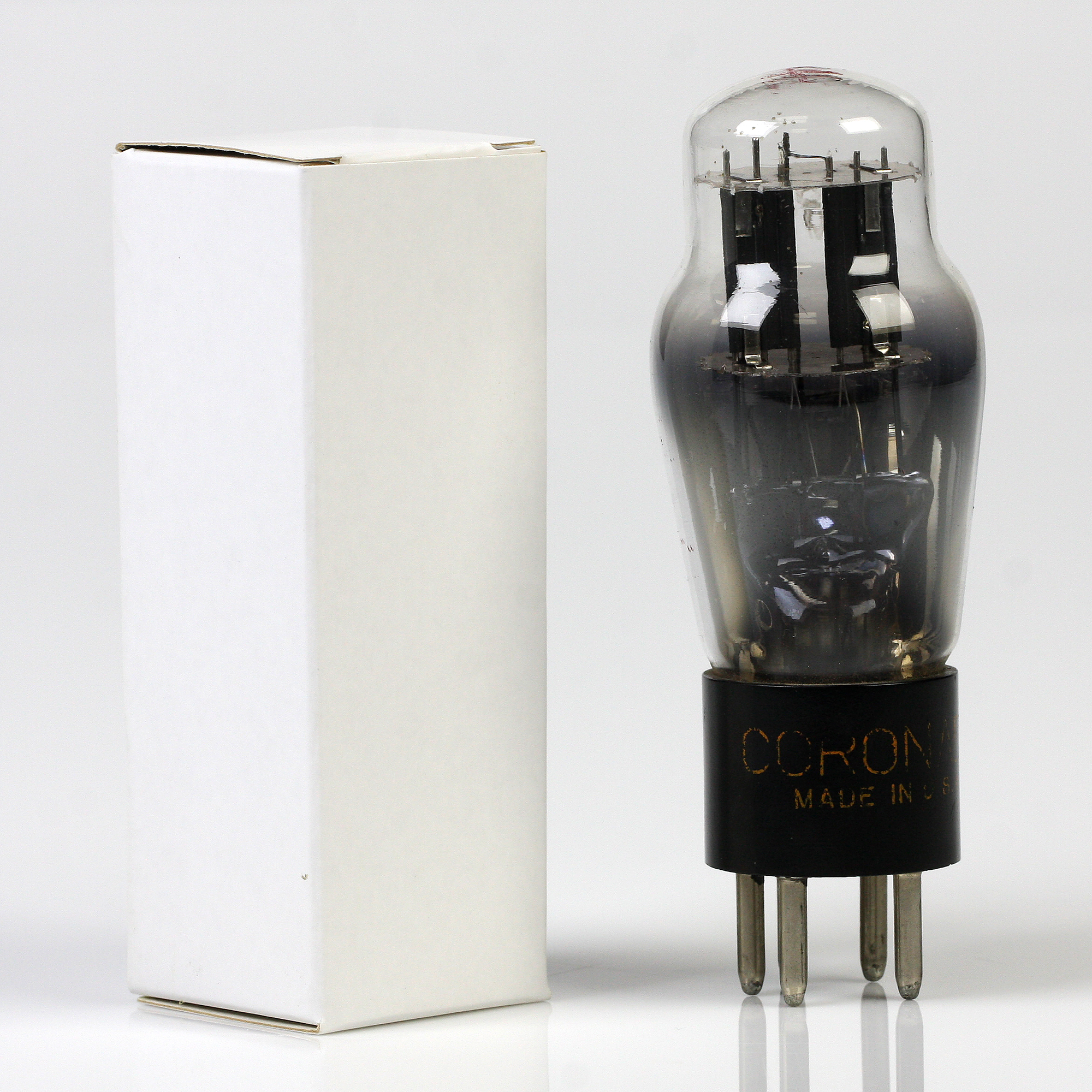

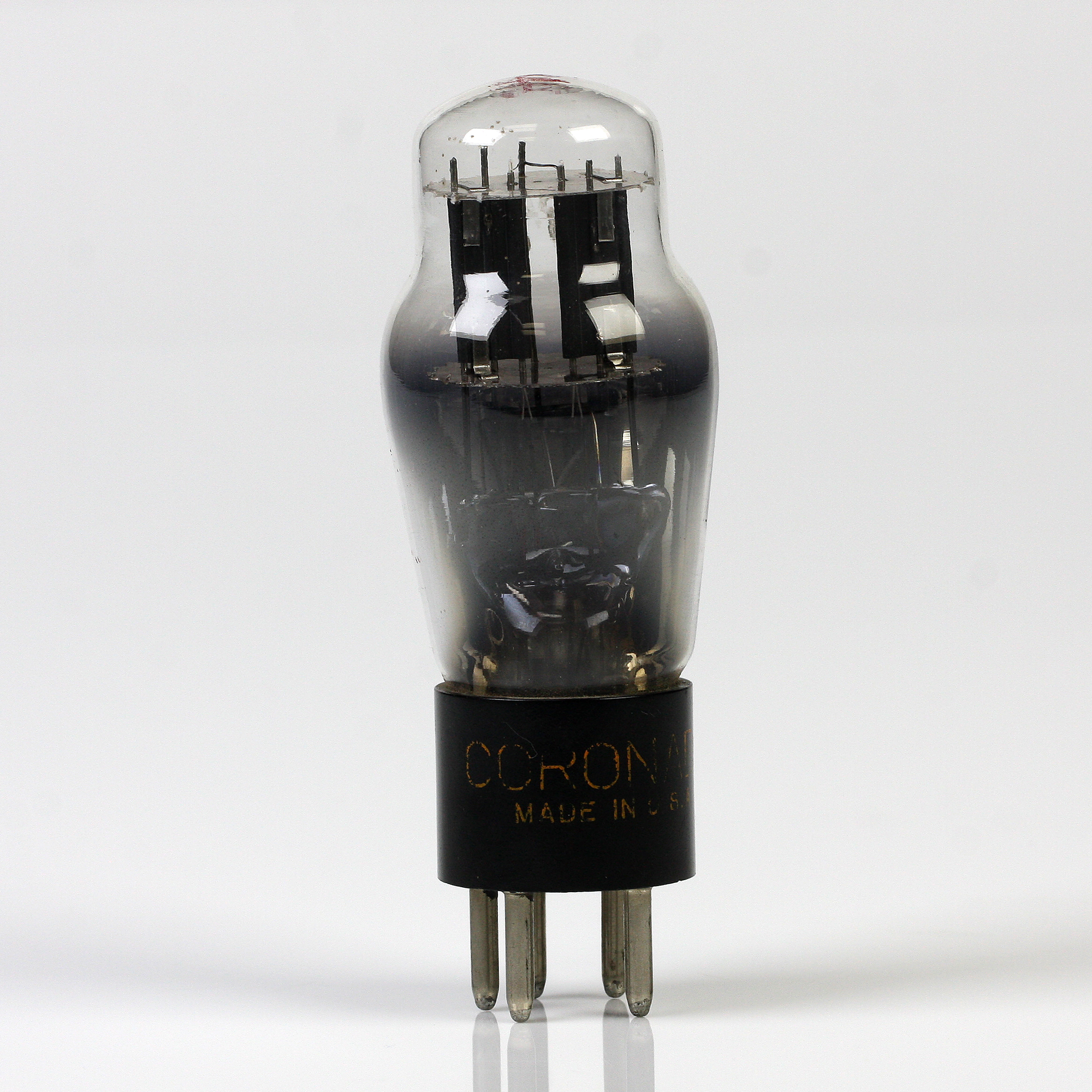

RCA-84
Retificador de Onda Completa
O 84 é um retificador de alto vácuo do tipo cátodo-aquecedor, destinado a fornecer energia retificada para equipamentos de rádio automotivo projetados para suas características. Este tipo é intercambiável com o 6Z4.
CARACTERÍSTICAS
- Tensão do Aquecedor (AC ou DC): 6,3 Volts
- Corrente do Aquecedor: 0,5 Ampere
- Tensão AC da Placa por Placa (RMS): 350 máx. Volts
- Tensão Inversa de Pico: 1000 máx. Volts
- Corrente de Saída DC: 50 máx. miliamperes
- Bulbo: ST-12

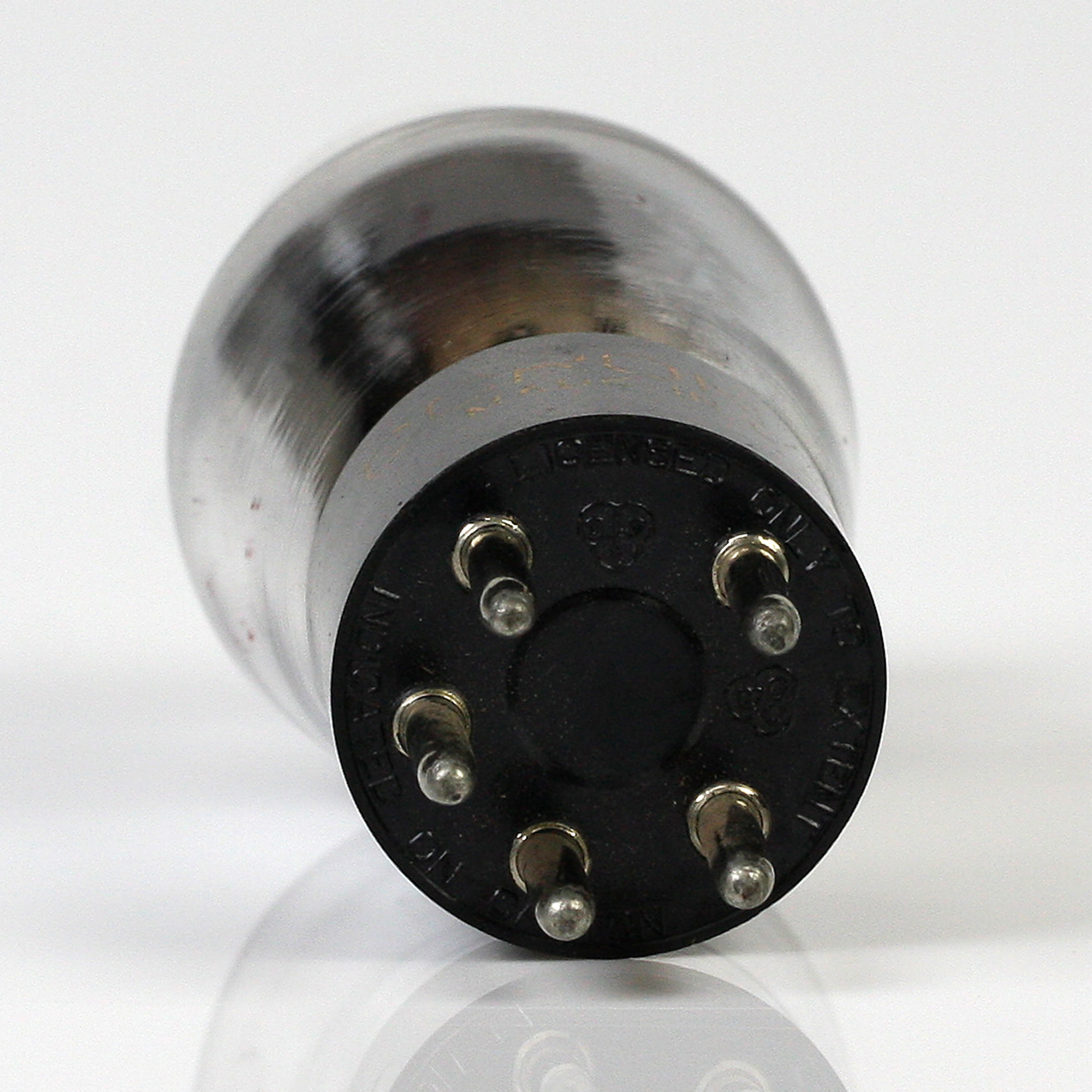

- Base: Pequeno de 5 pinos
INSTALAÇÃO
Os pinos da base do 84 se encaixam no soquete padrão de cinco contatos, que pode ser montado para segurar o tubo em qualquer posição.
O bulbo deste tubo pode ficar muito quente em certas condições de operação. Deve-se proporcionar ventilação adequada para resfriar o tubo, utilizando invólucros de chassi projetados para irradiar calor de forma eficiente.
O aquecedor é projetado de modo que a variação normal de tensão das baterias automotivas de 6 volts durante a carga e descarga não afete significativamente o desempenho ou a durabilidade deste tubo. Em nenhuma condição de operação a tensão de operação normal do aquecedor deste tubo deve exceder um máximo de 7,5 volts. A diferença de potencial DC entre o aquecedor e o cátodo deve ser limitada a 500 volts.
APLICAÇÃO
Como retificador de onda completa, o 84 pode ser operado com filtro de entrada por condensador ou por indutor em condições que não excedam as classificações fornecidas em CARACTERÍSTICAS.
Como retificador de meia-onda, o 84 pode ser usado conectando os dois terminais da placa juntos no soquete. Com este arranjo, a corrente máxima de saída DC é de 75 miliamperes, enquanto outros valores permanecem os mesmos que para o serviço de onda completa.
CARACTERÍSTICAS DE OPERAÇÃO
Conexão de Onda Completa
- Tipo: 84
- Ep: 6,3 Volts
- Entrada do Filtro: Condensador (C = 4 µF)
- Carga DC: Em miliamperes
Conexão de Meia-Onda
- Tipo: 84
- Ep: 6,3 Volts
- Entrada do Filtro: Condensador (C = 8 µF)
- Carga DC: Em miliamperes
| Tensão AC da Placa por Placa (RMS) | Corrente de Carga DC (mA) |
|---|---|
| 350 Volts | 50 mA |
| 300 Volts | 75 mA |
| 250 Volts | 100 mA |
| 200 Volts | 125 mA |
| 150 Volts | 150 mA |
| 100 Volts | 175 mA |
| 50 Volts | 200 mA |
