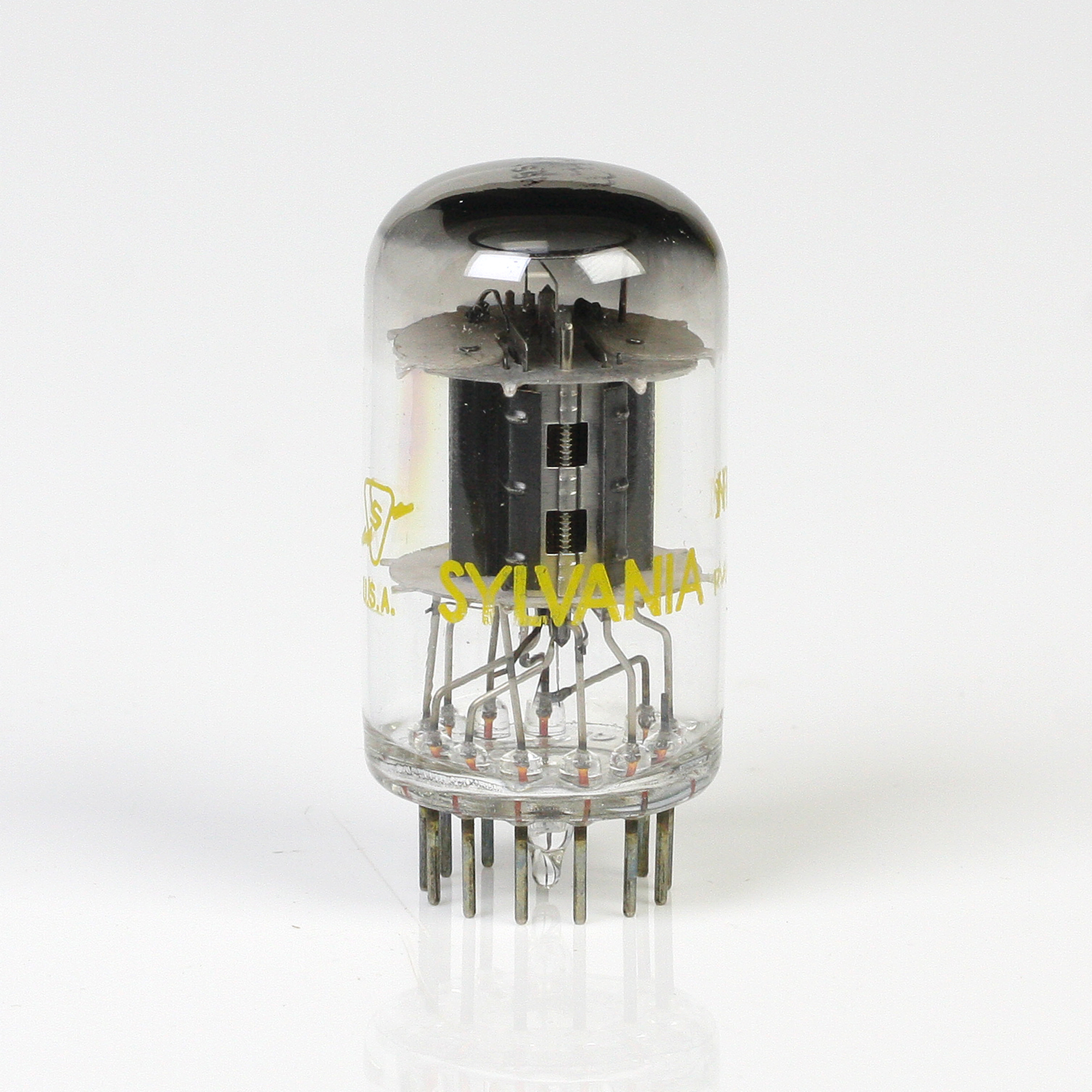

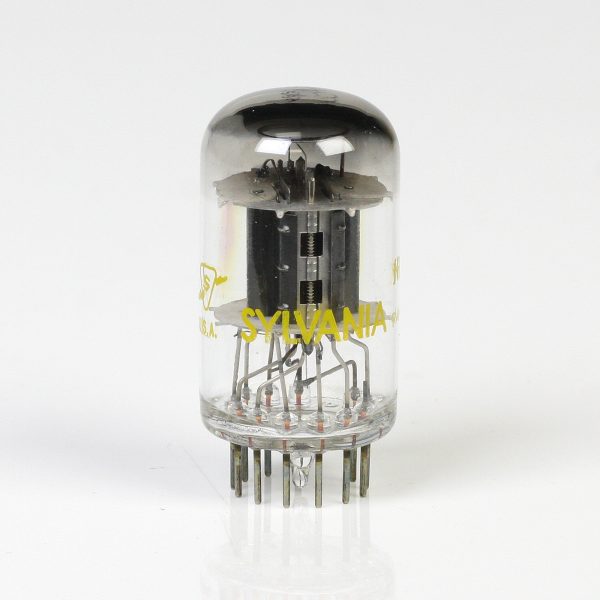

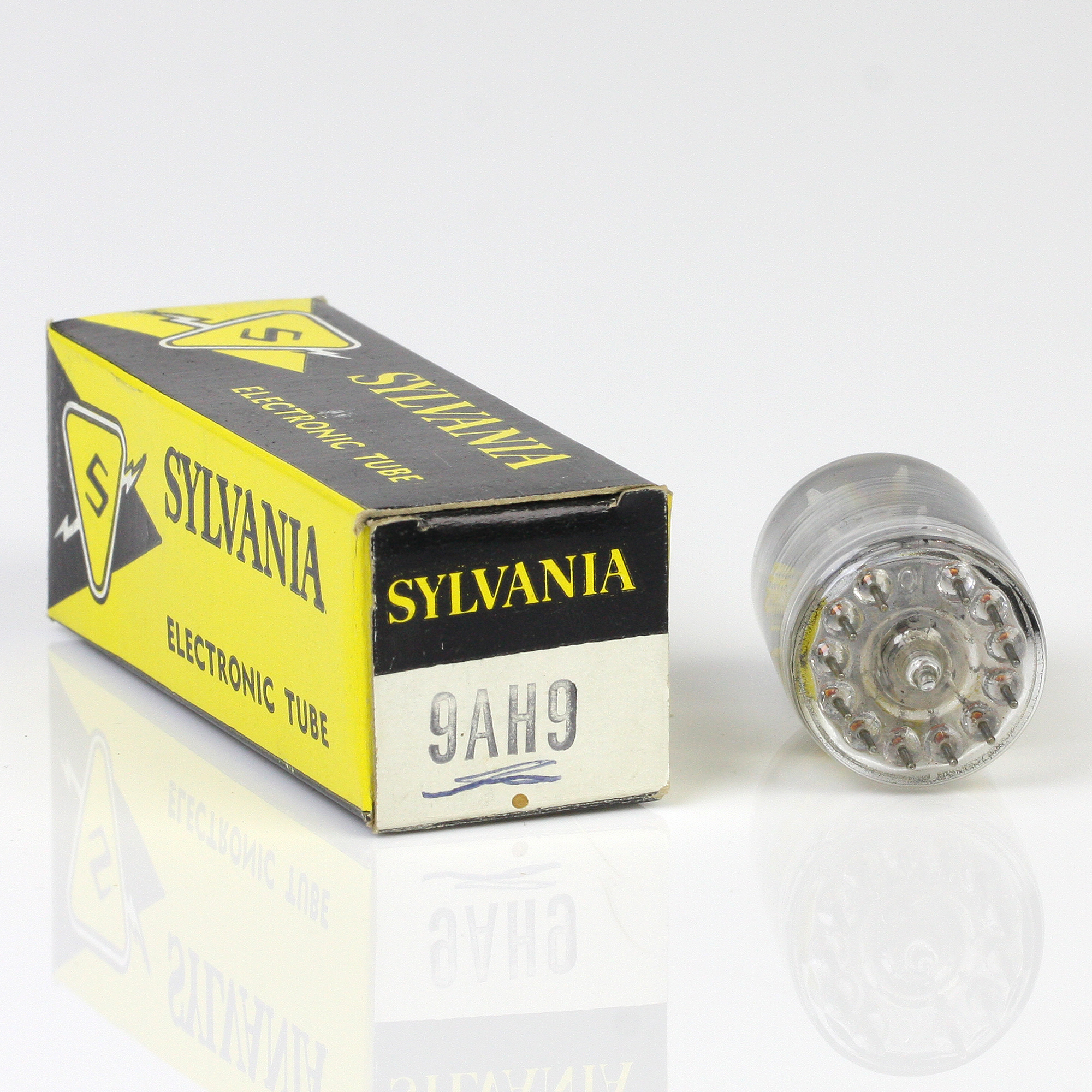

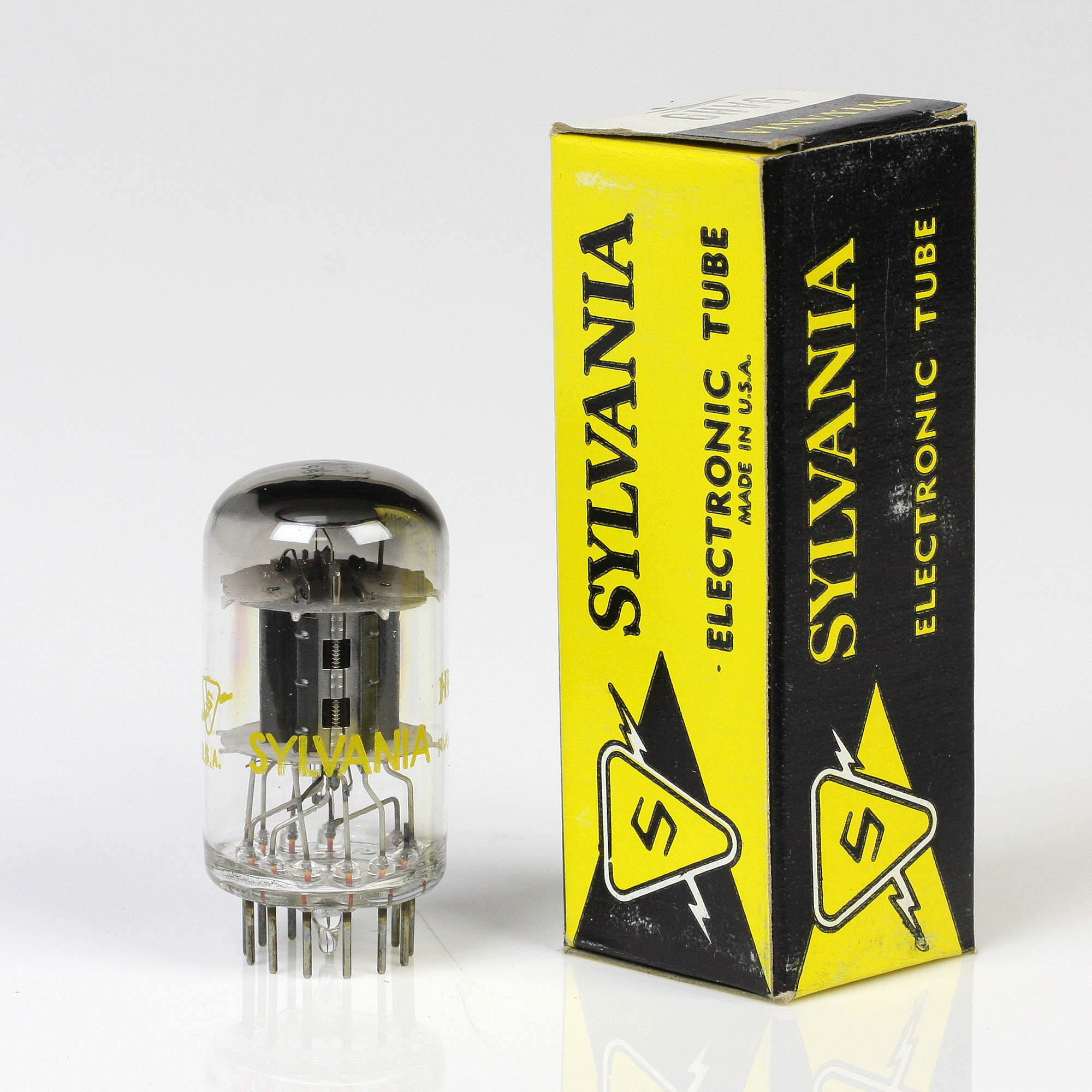

SYLVANIA 9AH9
- Tetrodo Sharp-Cutoff
- Filamento: Revestido
- Tensão de Filamento: 6.3 Volts
- Corrente de Filamento: 0.3 Amperes
- Lâmpada de Vidro
- Base Noval (9 pinos)
Especificações
O SYLVANIA 9AH9 é um tetrodo de corte acentuado utilizado principalmente em aplicações de amplificação de RF (radiofrequência) e IF (frequência intermediária) em receptores de rádio e televisão. Esta válvula é projetada para proporcionar alta amplificação com baixos níveis de ruído.
Condições de Operação e Características
Tetrodo
- Tensão Máxima de Placa: 250 Volts
- Tensão de Grade 2 (Tela): 110 Volts
- Tensão de Grade 1 (Controle): -1 Volts
- Corrente de Placa: 10 mA
- Corrente de Grade 2: 2.5 mA
- Transcondutância: 5000 μmhos
- Resistência Interna: 1 MΩ
- Fator de Amplificação: 15
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Placa |
| 2 | Grade 1 (Controle) |
| 3 | Catodo |
| 4 | Sem Conexão |
| 5 | Filamento |
| 6 | Filamento |
| 7 | Sem Conexão |
| 8 | Grade 2 (Tela) |
| 9 | Grade 3 (Supressor) |
Aplicações Típicas
- Amplificação de RF: Utilizado em circuitos de amplificação de radiofrequência em rádios e televisores.
- Amplificação de IF: Usado em circuitos de frequência intermediária para aumentar a seletividade e a sensibilidade de receptores de rádio e televisão.
Notas de Copyright
- Copyright pela SYLVANIA
- Divisão de Tubos de Rádio
- Fabricado nos EUA
