Descrição do Produto

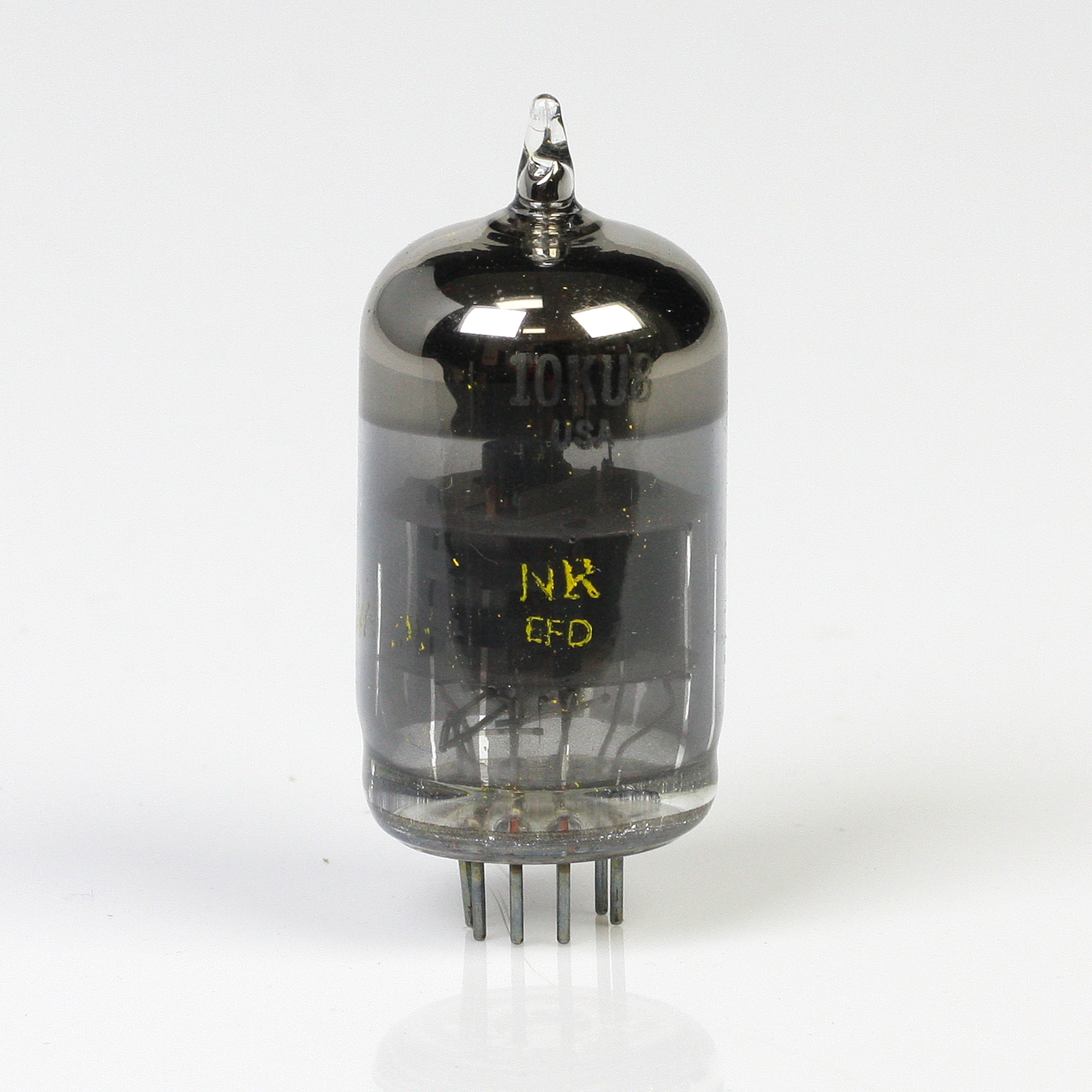

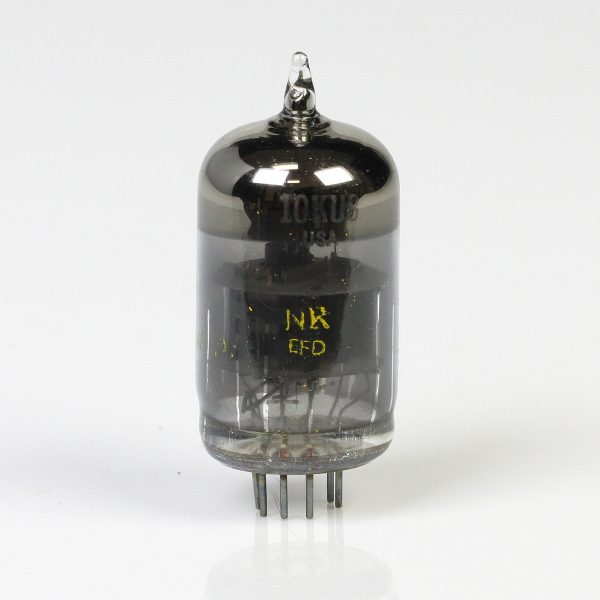

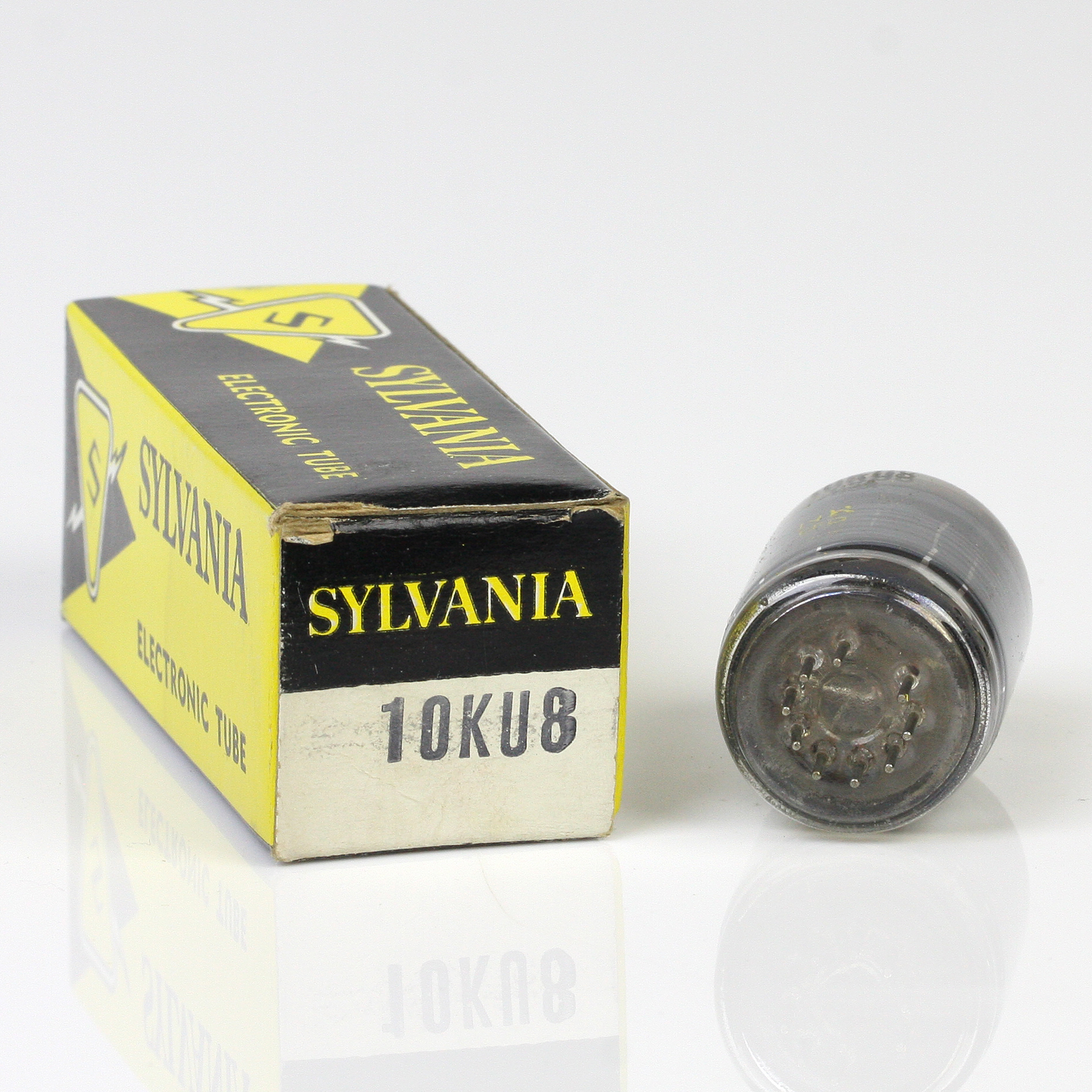

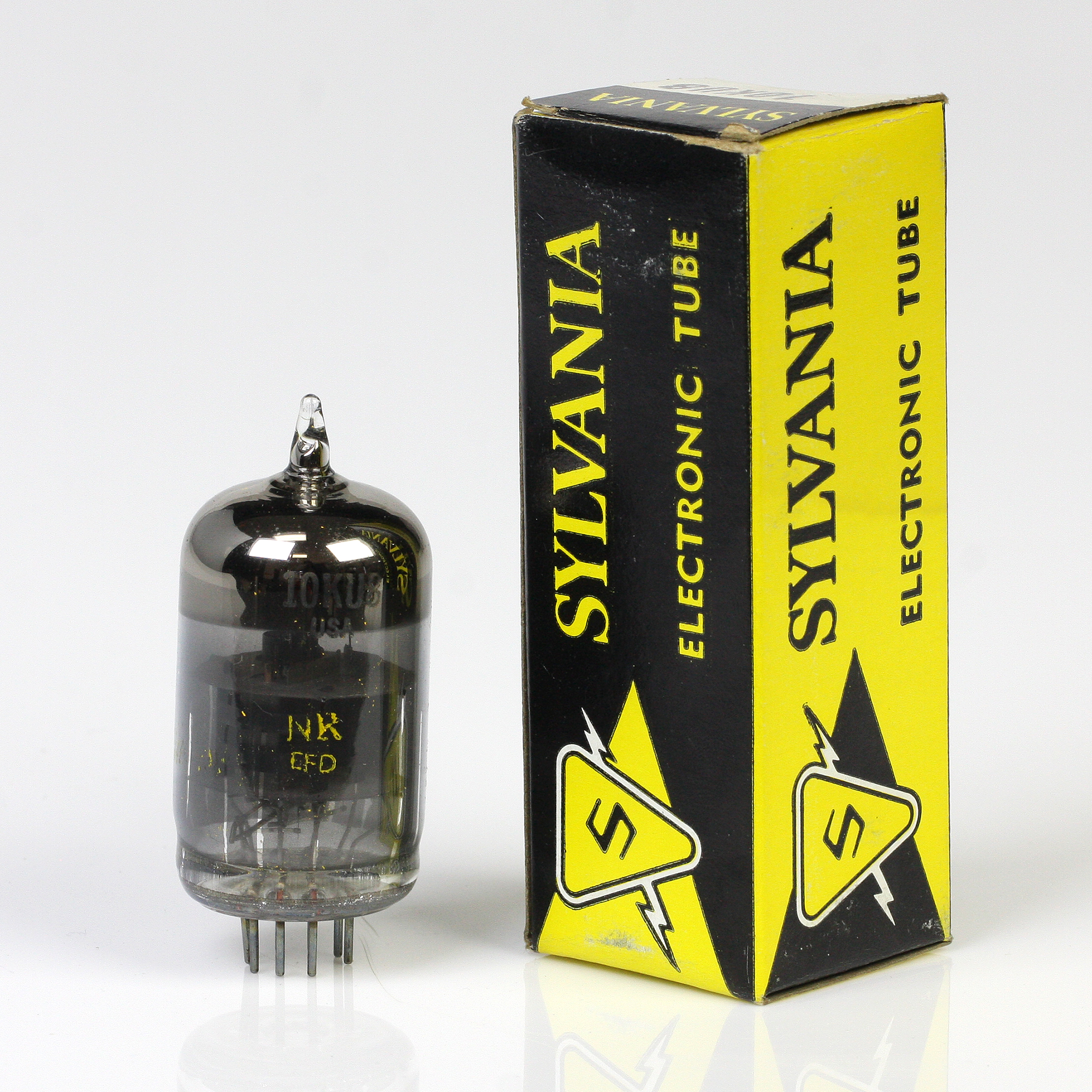

SYLVANIA 10KU8
- Triodo-Pêntodo
- Filamento: Revestido
- Tensão de Filamento: 10.5 Volts
- Corrente de Filamento: 0.45 Amperes
- Lâmpada de Vidro
- Base Noval (9 pinos)
Especificações
O SYLVANIA 10KU8 é uma Válvula combinado que incorpora um triodo e um pêntodo em uma única estrutura. Este tubo é geralmente utilizado em aplicações de amplificação de áudio e radiofrequência (RF), particularmente em receptores de rádio.
Condições de Operação e Características
Triodo
- Tensão Máxima de Placa: 250 Volts
- Corrente Máxima de Placa: 10 mA
- Resistência Interna: 7500 Ω
- Transcondutância: 2000 μmhos
- Fator de Amplificação: 15
Pêntodo
- Tensão Máxima de Placa: 250 Volts
- Corrente Máxima de Placa: 30 mA
- Corrente Máxima de Tela: 8 mA
- Tensão de Grade 2 (Tela): 150 Volts
- Tensão de Grade 1 (Controle): -2 Volts (bias)
- Resistência Interna: 1 MΩ
- Transcondutância: 11000 μmhos
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Placa (Triodo) |
| 2 | Grade 1 (Triodo) |
| 3 | Catodo (Triodo e Pêntodo) |
| 4 | Filamento |
| 5 | Filamento |
| 6 | Placa (Pêntodo) |
| 7 | Grade 3 (Supressor) |
| 8 | Grade 2 (Tela) |
| 9 | Grade 1 (Pêntodo) |
Aplicações Típicas
- Amplificação de Áudio: Utilizado em estágios de pré-amplificação e amplificação de potência em equipamentos de áudio.
- Receptores de Rádio: Usado em circuitos de frequência intermediária e de detecção, bem como em circuitos de amplificação de RF.
Notas de Copyright
- Copyright pela SYLVANIA
- Divisão de Tubos de Rádio
- Fabricado nos EUA
