Descrição do Produto

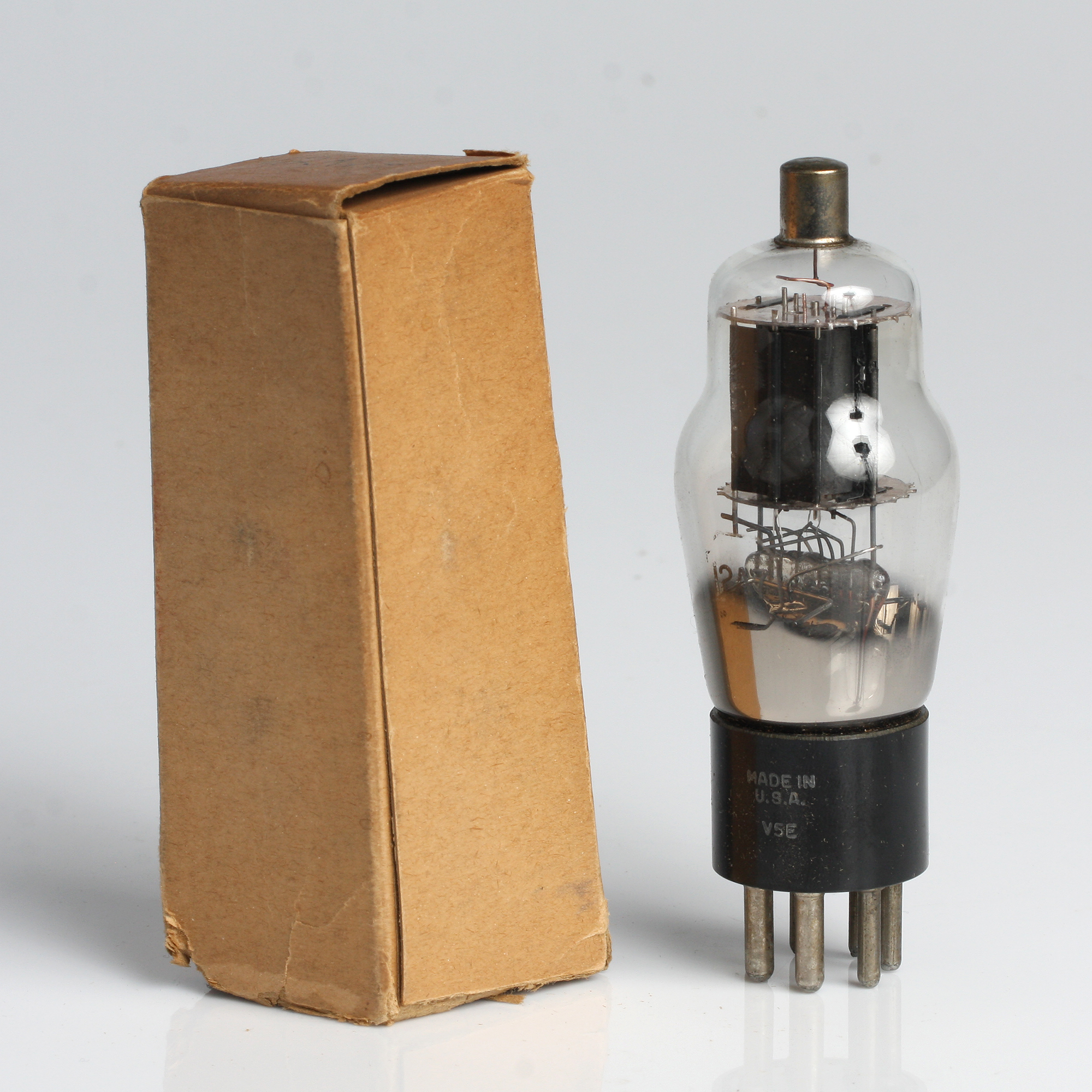

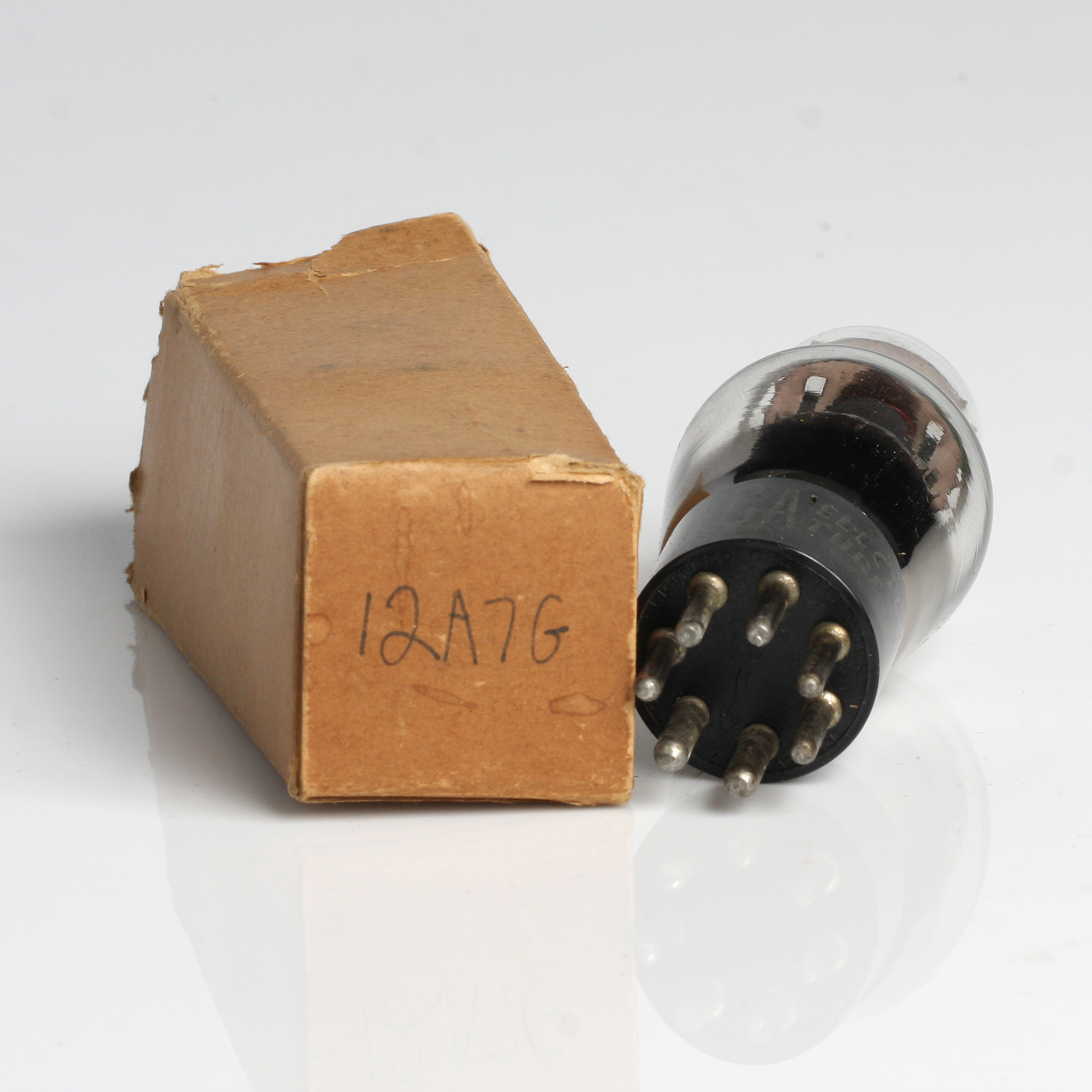

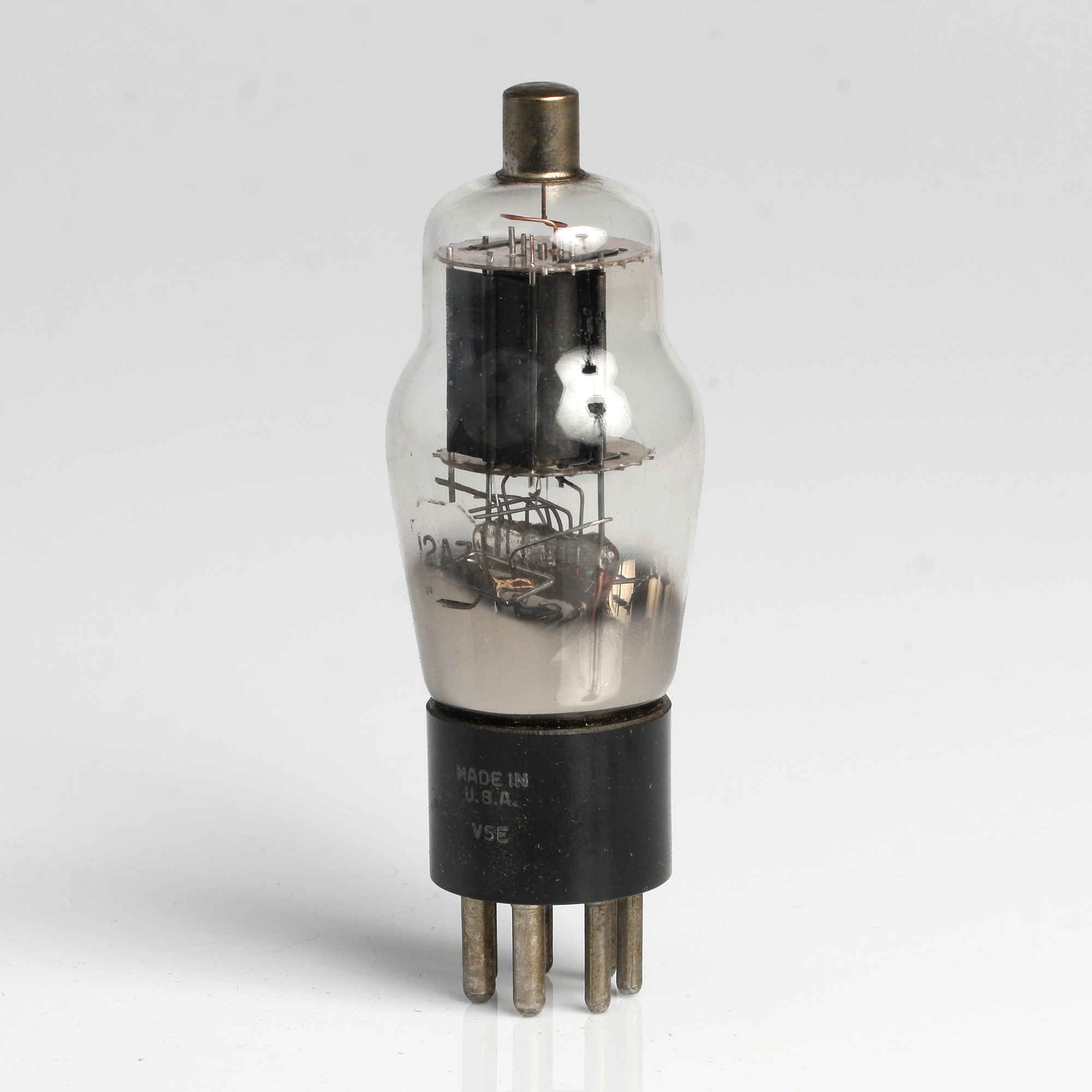

RCA 12A7
- Diodo-Pêntodo
- Filamento: Revestido
- Tensão de Filamento: 12.6 Volts
- Corrente de Filamento: 0.3 Amperes
- Lâmpada de Vidro
- Base Octal
Especificações
O RCA 12A7 é uma válvula combinado que incorpora um diodo e um pêntodo em uma única estrutura. Este tubo é geralmente utilizado em receptores de rádio para detecção e amplificação de áudio.
Condições de Operação e Características
Diodo
- Tensão de Pico Inversa: 450 Volts
- Corrente Máxima de Pico: 22 mA
- Corrente de Placa Contínua: 1 mA
Pêntodo
- Tensão Máxima de Placa: 250 Volts
- Tensão de Grade 2 (Tela): 250 Volts
- Tensão de Grade 1 (Controle): -3 Volts (bias)
- Corrente Máxima de Placa: 36 mA
- Corrente de Grade 2: 7 mA
- Resistência Interna: 100 kΩ
- Transcondutância: 2,200 μmhos
- Potência de Saída: 2.5 Watts
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Placa (Diodo) |
| 2 | Catodo (Diodo e Pêntodo) |
| 3 | Placa (Pêntodo) |
| 4 | Grade 2 (Tela) |
| 5 | Grade 1 (Controle) |
| 6 | Sem Conexão |
| 7 | Filamento |
| 8 | Filamento |
Aplicações Típicas
- Detecção de Áudio: Utilizado para demodular sinais de rádio e converter sinais de alta frequência em áudio.
- Amplificação de Áudio: Usado em circuitos de amplificação de áudio para aumentar a potência do sinal antes de ser enviado ao alto-falante.
Notas de Copyright
- Copyright pela RCA
- Divisão de Tubos de Rádio
- Fabricado nos EUA
