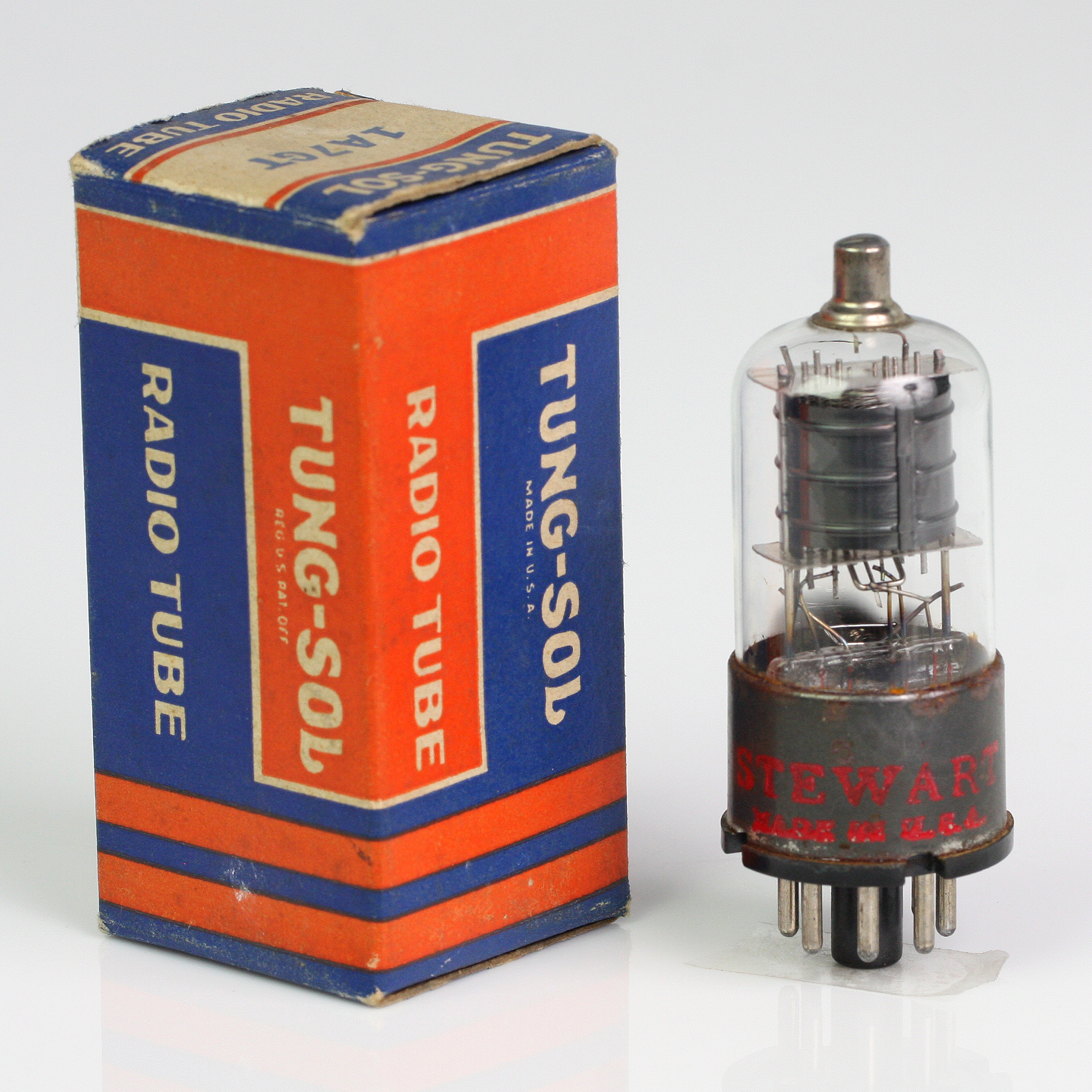

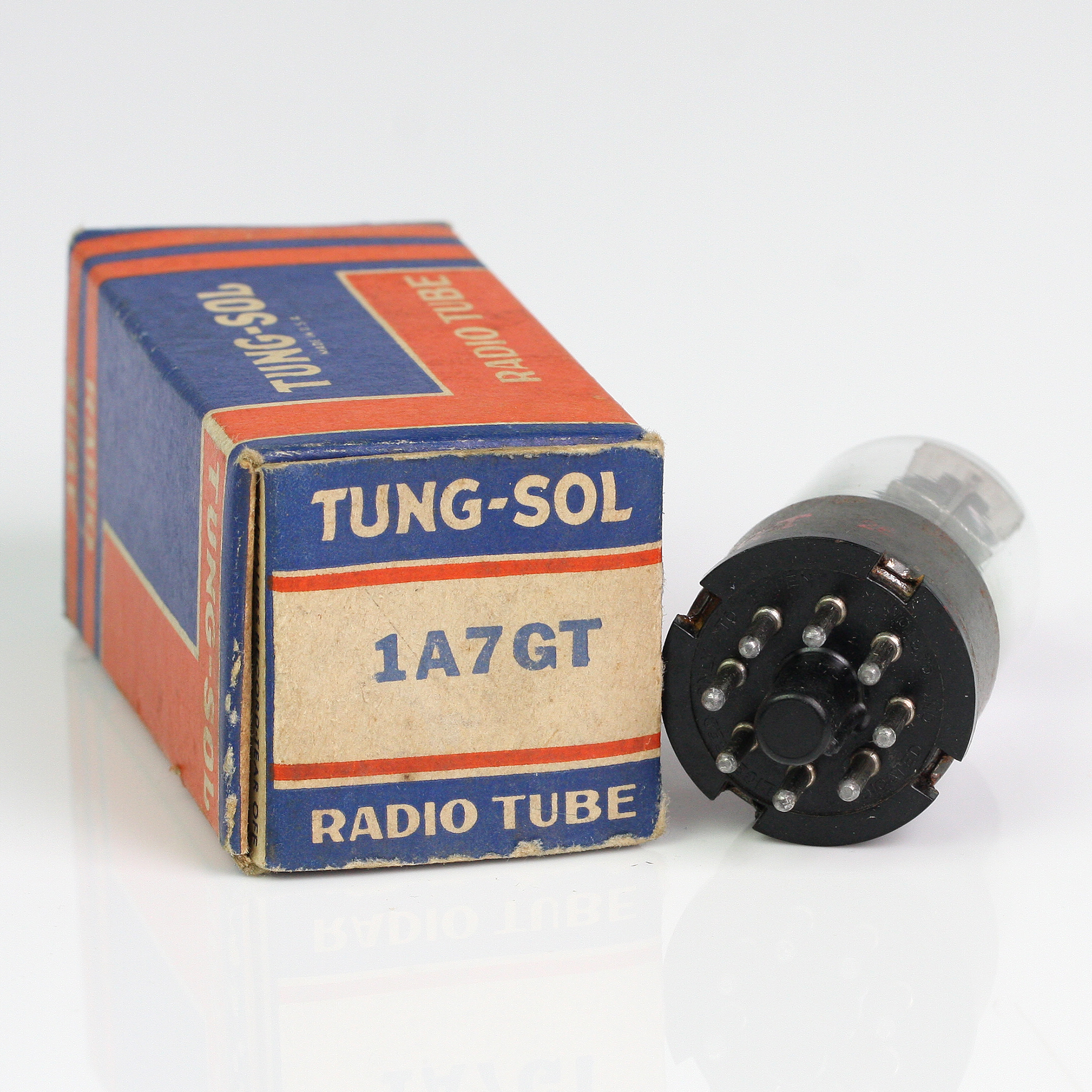

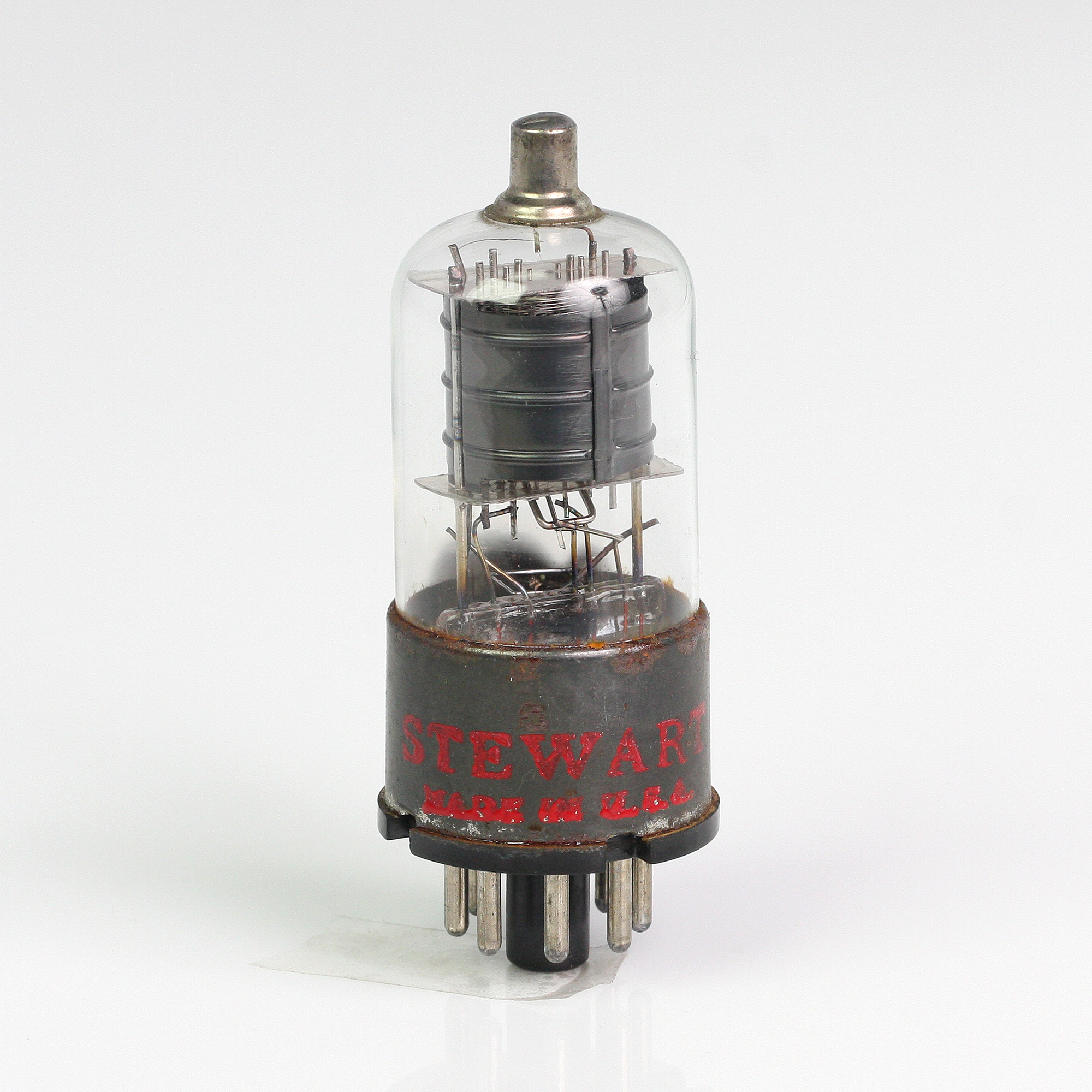

1A7GT – TUNG SOL: TUBO HEPTODO CONVERSOR

Descrição: O 1A7GT é uma válvula  heptodo conversor fabricado pela Tung Sol, amplamente utilizado em receptores de rádio. Esta válvula é conhecida por sua capacidade de conversão de frequência, operando eficientemente em circuitos de radiofrequência e misturadores. O formato GT indica que o tubo possui um invólucro de vidro.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

• Volts: 1.4

Corrente do Aquecedor:

• Amperes: 0.05

Capacitâncias Diretas entre os Eletrodos:

• Grade para Placa: 0.25 pF
• Grade para Grade de Controle: 4.0 pF
• Placa para Grade de Controle: 7.0 pF

Classe A, Conversor de Frequência:

Valores Máximos (Design-Maximum Values):

• Tensão da Placa: 90 volts
• Tensão da Grade de Tela (Grade Nº2): 45 volts
• Tensão da Grade de Controle (Grade Nº1): -3 volts
• Dissipação da Placa: 0.4 watts
• Dissipação da Grade de Tela: 0.1 watts

Características (Conversor de Frequência):

Condições de Operação:

• Tensão de Alimentação da Placa: 90 volts
• Tensão de Alimentação da Grade de Tela (Grade Nº2): 45 volts
• Tensão da Grade de Controle (Grade Nº1): -1.5 volts
• Corrente da Placa: 3.2 mA
• Corrente da Grade de Tela: 0.8 mA
• Transcondutância: 750 umhos
