Descrição do Produto

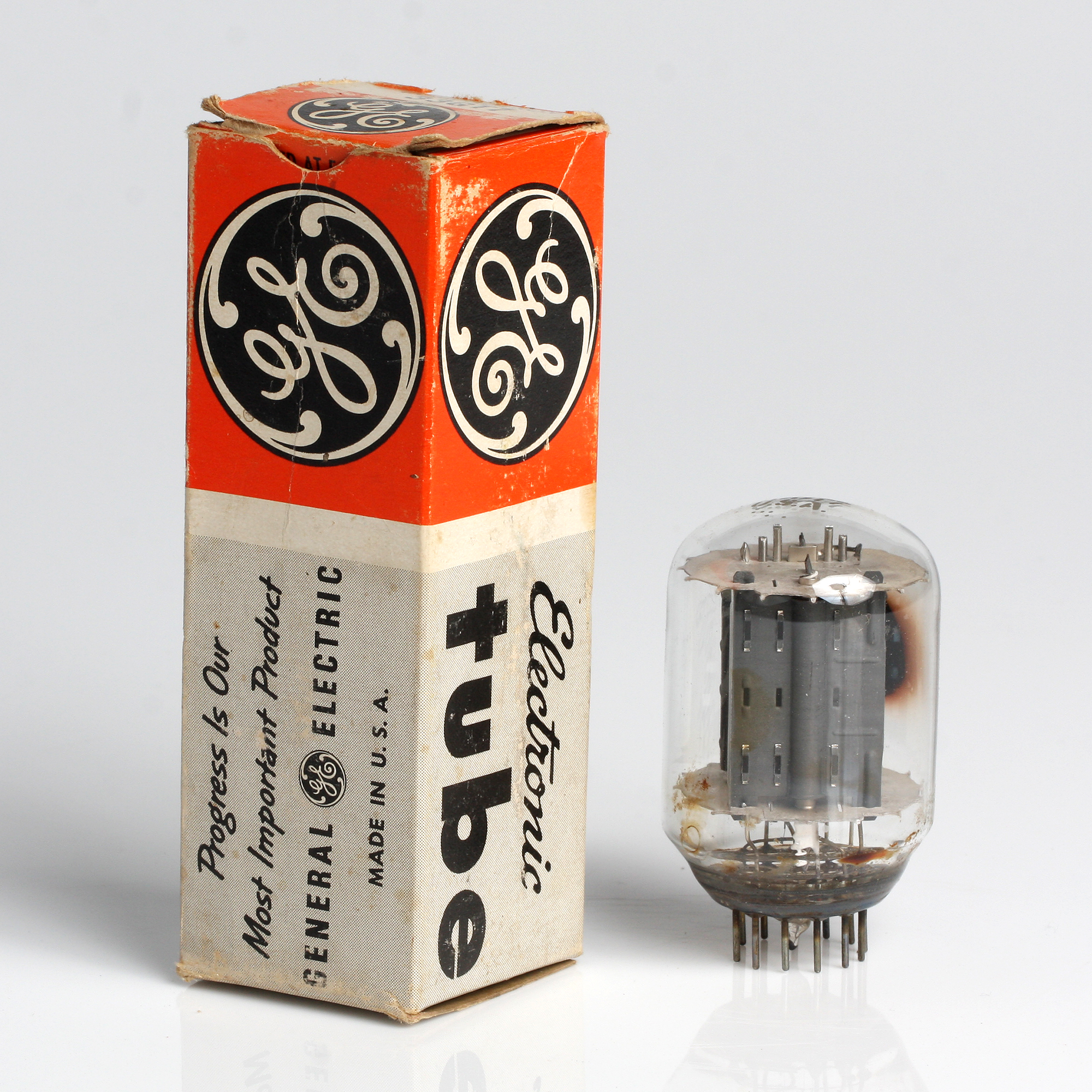

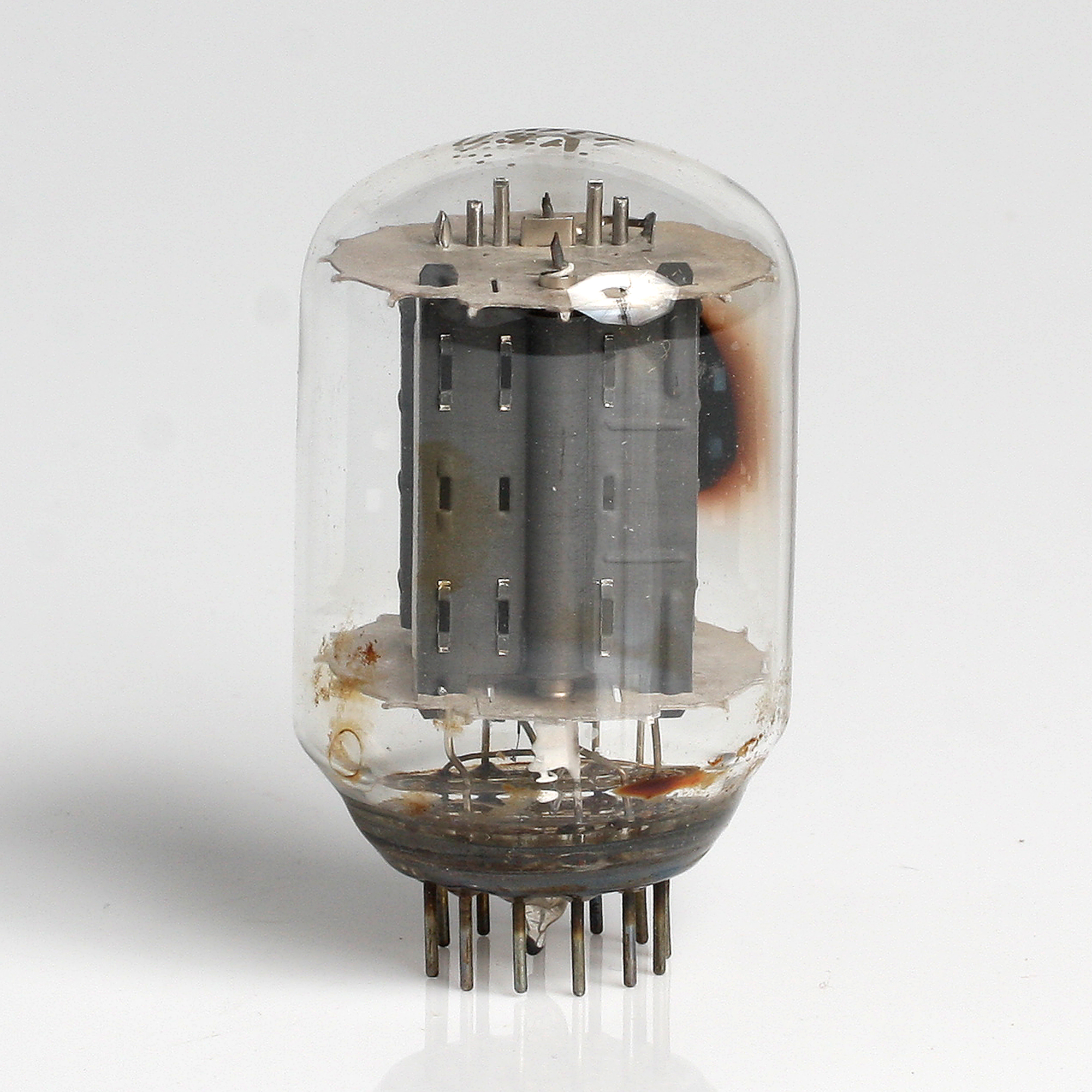

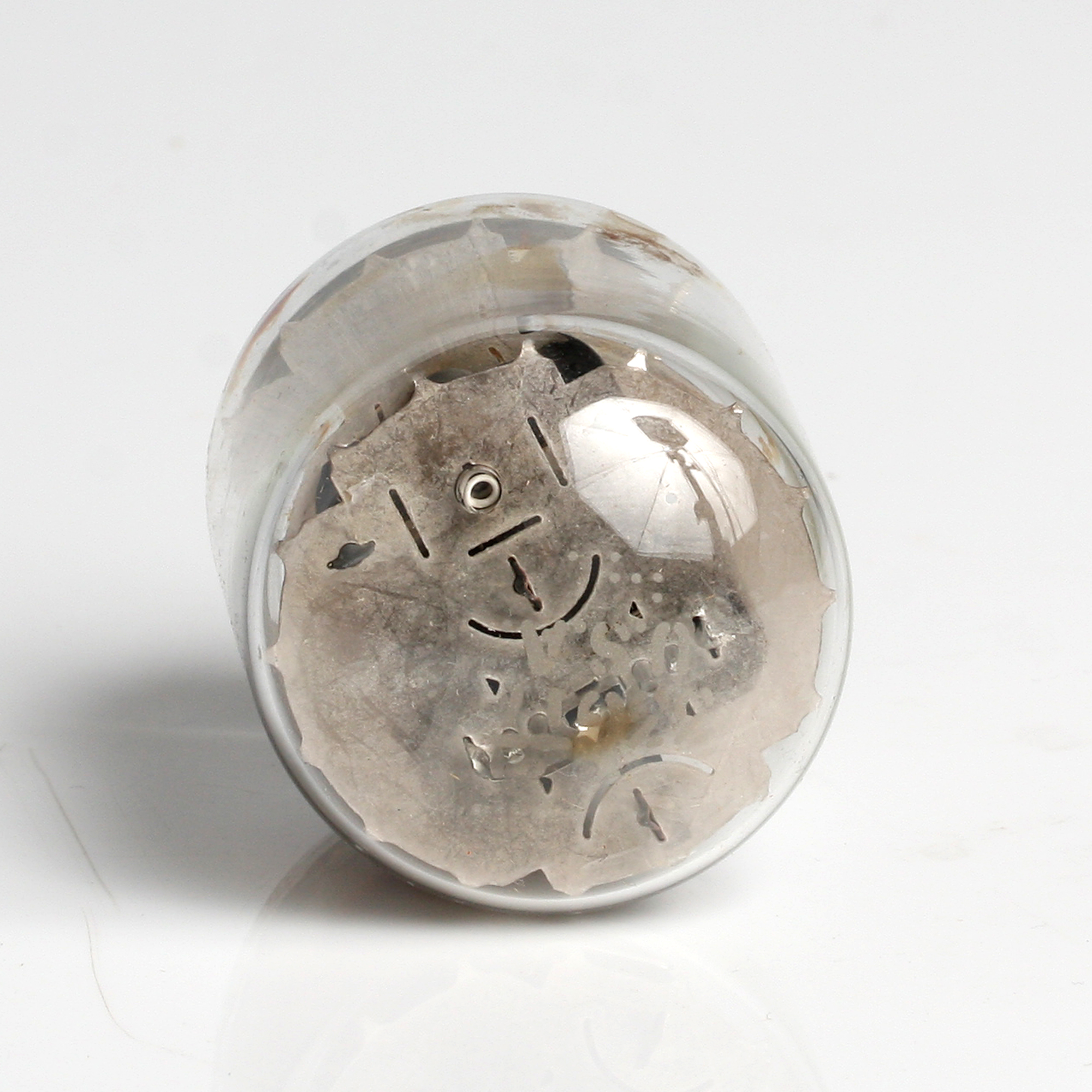

GENERAL ELECTRIC 33GT7
- Triodo-Pêntodo
- Filamento: Revestido
- Tensão de Filamento: 33 Volts
- Corrente de Filamento: 0.3 Amperes
- Lâmpada de Vidro
- Base Noval (9 pinos)
Especificações
O GENERAL ELECTRIC 33GT7 é uma válvula combinado que incorpora um triodo e um pêntodo em uma única estrutura. Este tubo é geralmente utilizado em receptores de rádio e em amplificadores de áudio.
Condições de Operação e Características
Triodo
- Tensão Máxima de Placa: 250 Volts
- Corrente Máxima de Placa: 8 mA
- Resistência Interna: 15,000 Ω
- Transcondutância: 1,600 μmhos
- Fator de Amplificação: 24
Pêntodo
- Tensão Máxima de Placa: 200 Volts
- Tensão de Grade 2 (Tela): 200 Volts
- Tensão de Grade 1 (Controle): -2 Volts (bias)
- Corrente Máxima de Placa: 36 mA
- Corrente de Grade 2: 7 mA
- Resistência Interna: 500 kΩ
- Transcondutância: 9,000 μmhos
- Potência de Saída: 2.5 Watts
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Placa (Triodo) |
| 2 | Grade 1 (Triodo) |
| 3 | Catodo (Triodo) |
| 4 | Filamento |
| 5 | Filamento |
| 6 | Placa (Pêntodo) |
| 7 | Grade 3 (Supressor) |
| 8 | Grade 2 (Tela) |
| 9 | Grade 1 (Controle) |
Aplicações Típicas
- Amplificação de Áudio: Utilizado em estágios de pré-amplificação e amplificação de potência em equipamentos de áudio.
- Receptores de Rádio: Usado em circuitos de amplificação de RF e IF para melhorar a recepção de sinais de rádio.
Notas de Copyright
- Copyright pela GENERAL ELECTRIC
- Divisão de Tubos de Rádio
- Fabricado nos EUA
