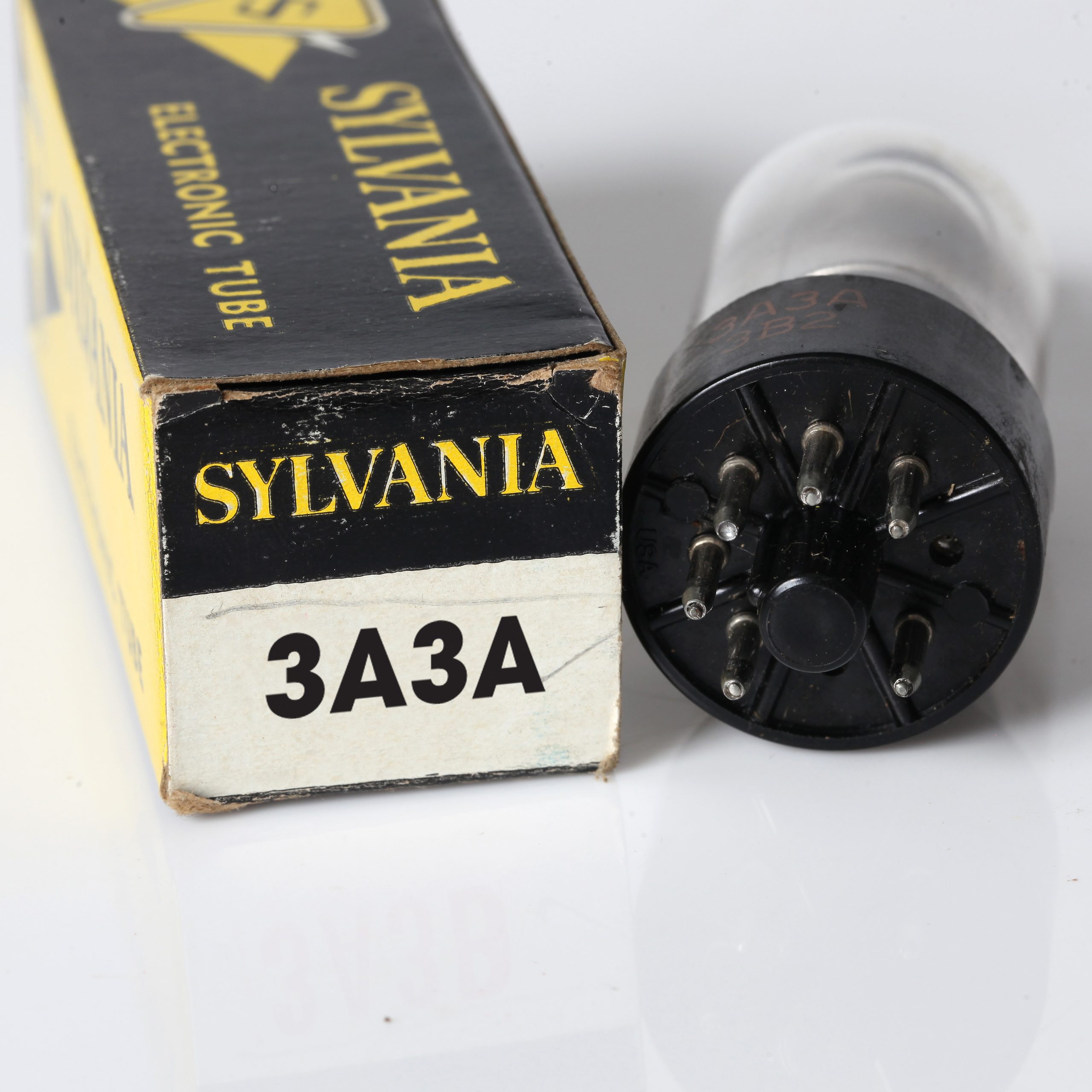

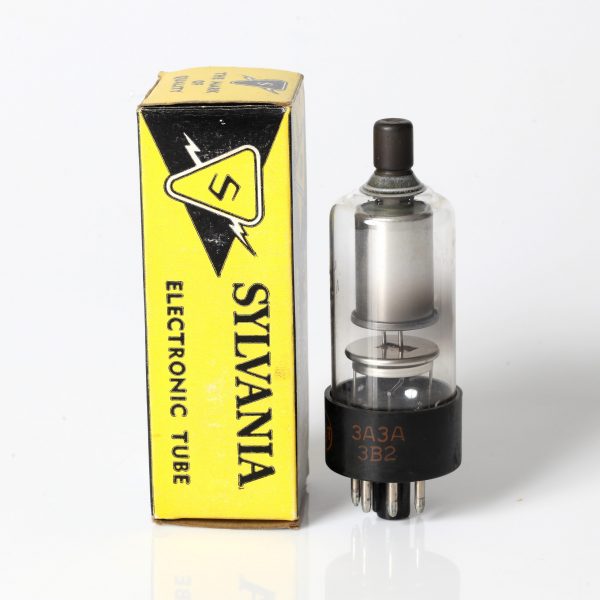

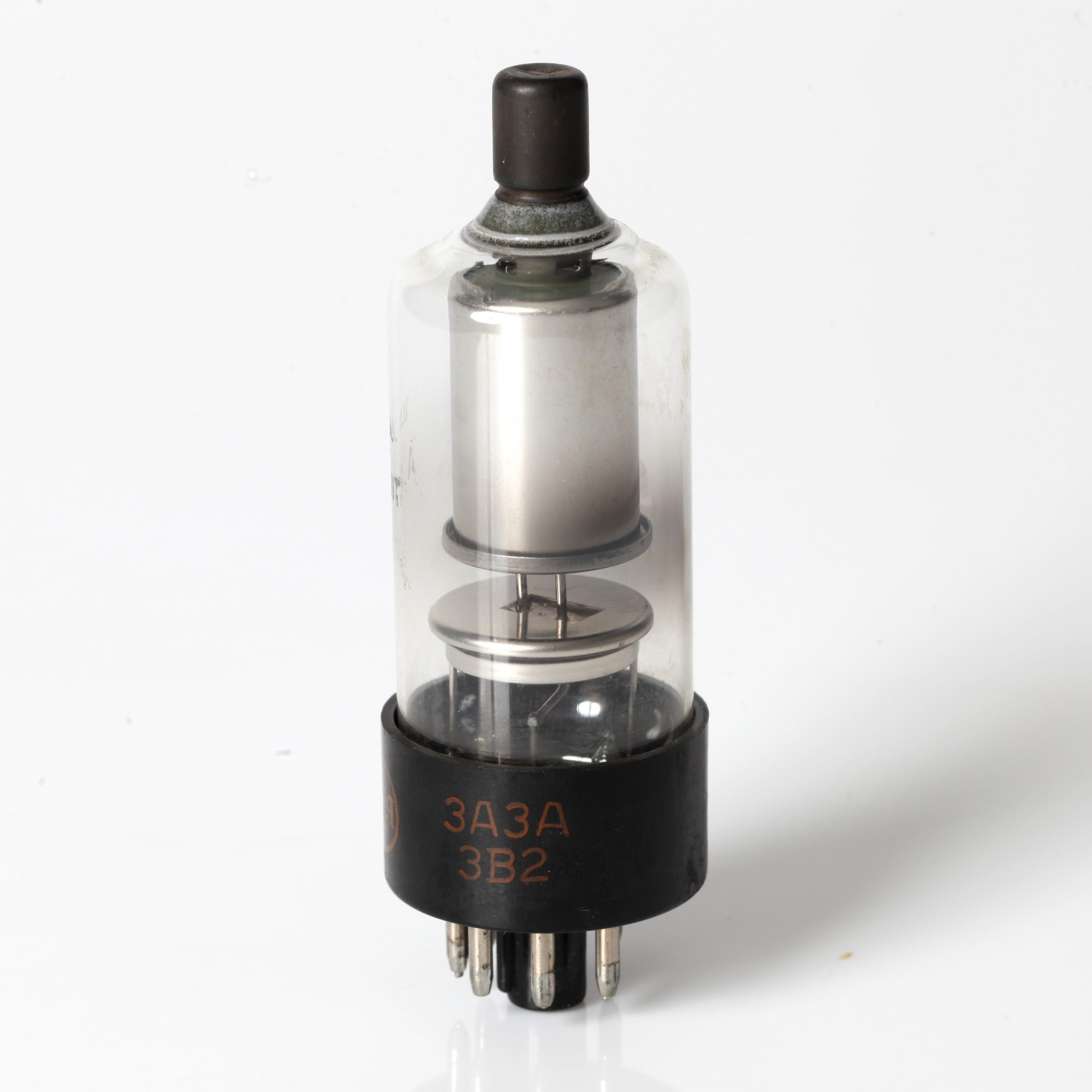

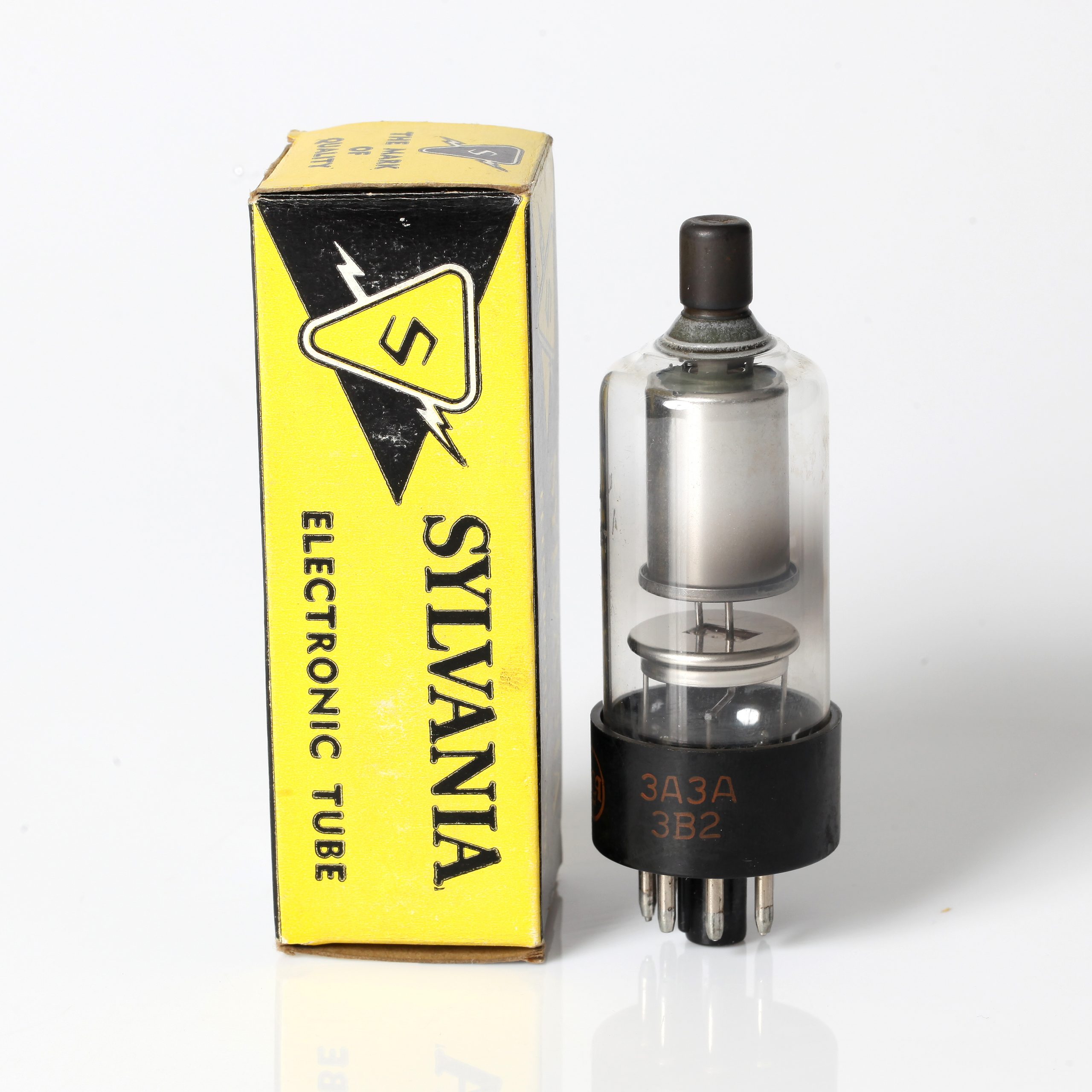

Válvula 3A3A – SYLVANIA

Válvula 3A3A – Sylvania

RETIFICADORA DE ALTA VOLTAGEM

TIPO MINIATURA

• Filamento Revestido
  • Voltagem: 2,5 volts AC/DC
  • Corrente: 0,6 amperes

Dimensões:

• Comprimento Máximo Total: 2-1/8″ (aproximadamente 54 mm)
• Altura Máxima Sentada: 1-7/8″ (aproximadamente 48 mm)
• Diâmetro Máximo: 3/4″ (aproximadamente 19 mm)
• Bulbo: T-5-1/2
• Base: Miniatura Botão 7-Pinos

Configuração dos Pinos:

• Pino 1 – Placa
• Pino 2 – Não utilizado
• Pino 3 – Não utilizado
• Pino 4 – Filamento
• Pino 5 – Filamento
• Pino 6 – Não utilizado
• Pino 7 – Não utilizado

Especificações Elétricas Máximas:

• Voltagem da Placa: 20,000 volts máx.
• Corrente da Placa: 5 mA máx.
• Potência de Pico da Placa: 10 watts máx.

Operação e Características Típicas:

• Voltagem do Filamento: 2,5 volts AC/DC
• Voltagem da Placa: 20,000 volts
• Corrente da Placa: 5 mA
• Potência Dissipada na Placa: 10 watts máx.

Nota Técnica: Esta válvula é projetada para aplicações de retificação em circuitos de alta voltagem, como em televisores e outros equipamentos eletrônicos de alta tensão.

Recomendações de Operação: Para garantir a máxima vida útil e desempenho da válvula, é importante não exceder os limites máximos especificados de voltagem e corrente. Assegure-se de que o soquete e o circuito estejam limpos e livres de contaminação para evitar falhas elétricas.
