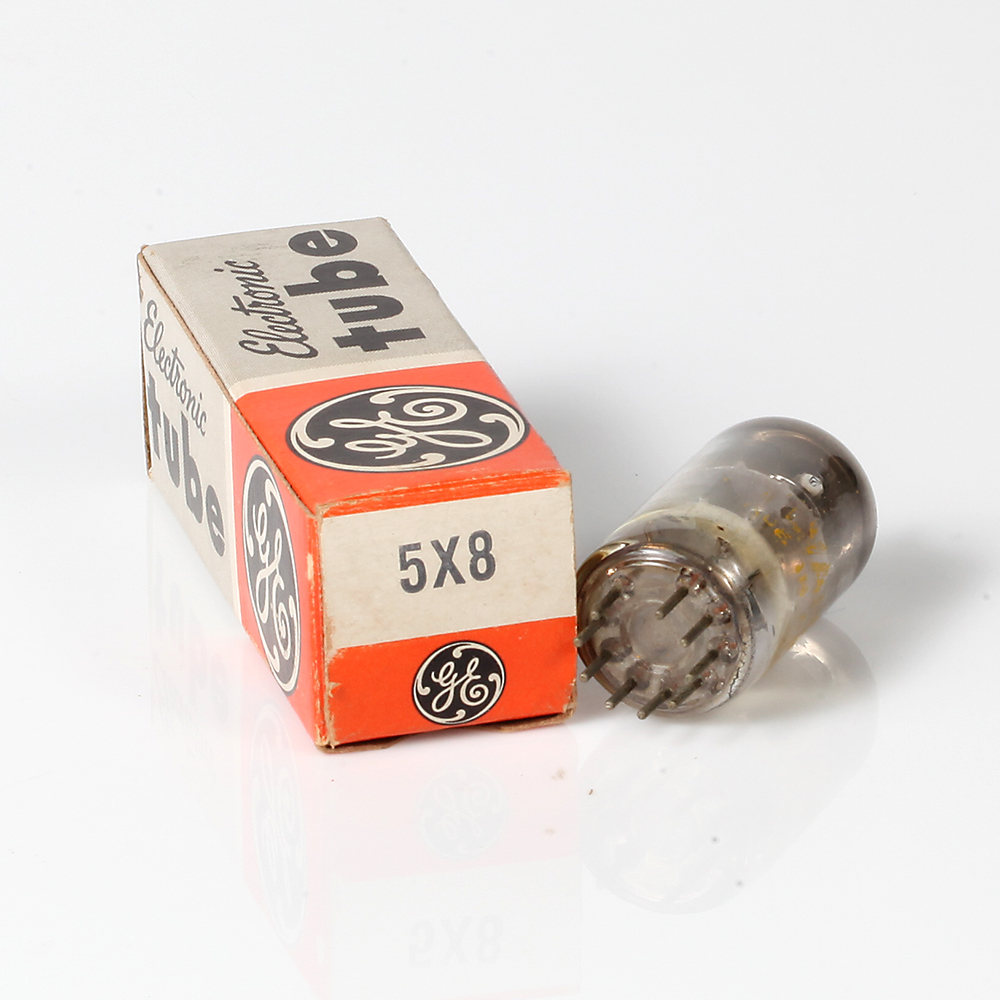

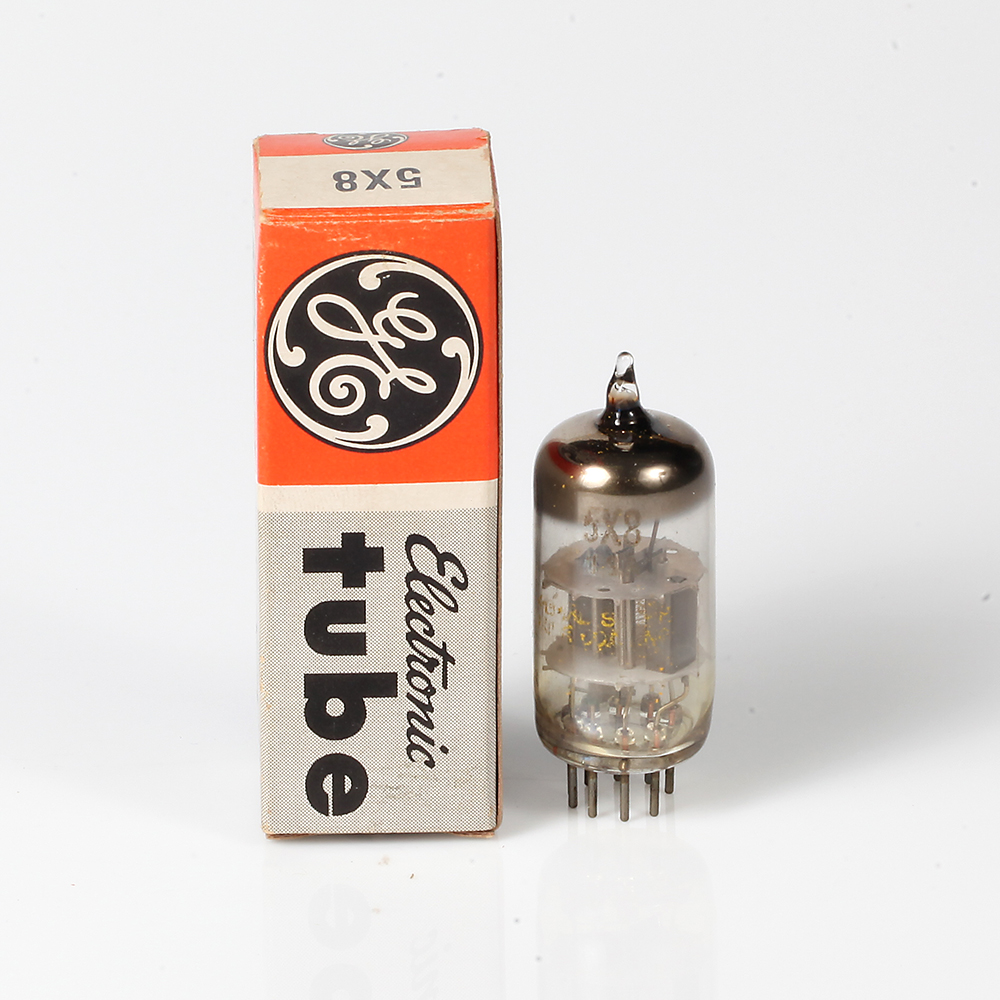

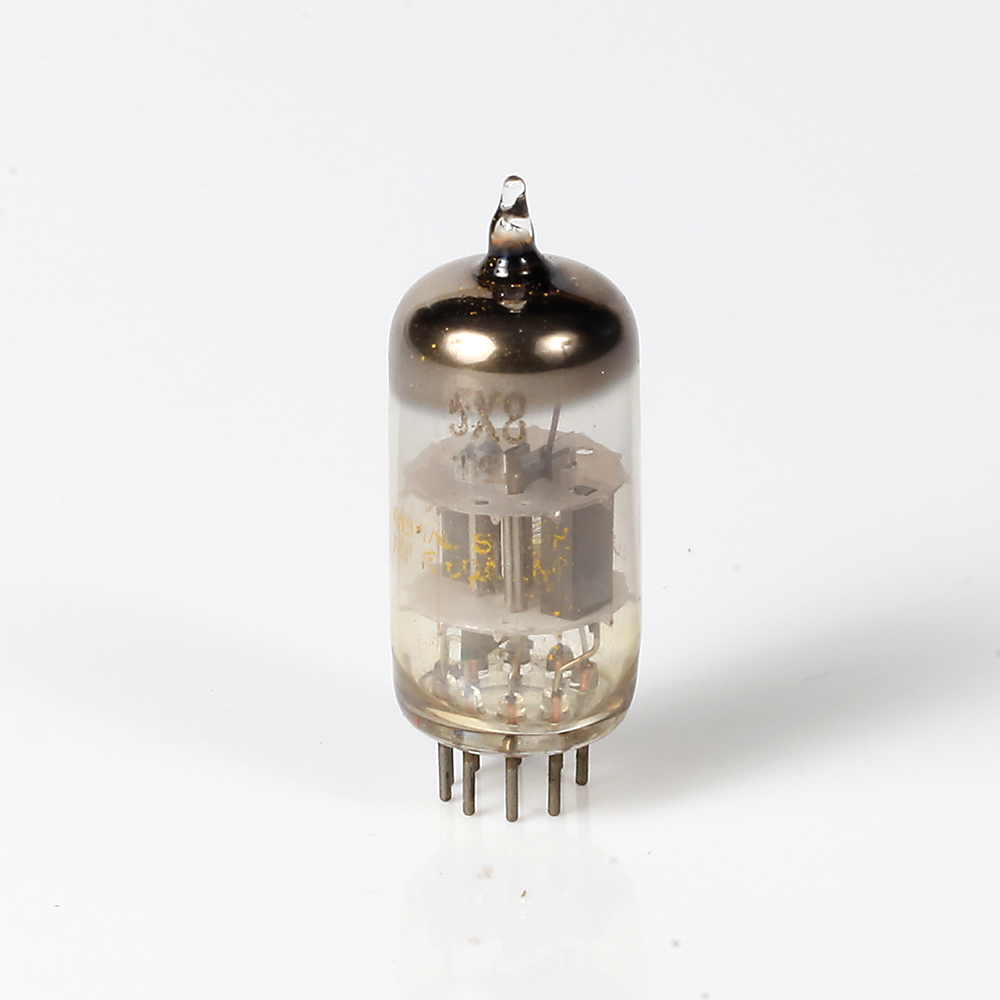

Válvula 5X8 – GENERAL ELECTRIC

O 6X8 é um tubo em miniatura que incorpora um tríodo médio-MU e um pentodo de corte afiado em um envelope. Ele é projetado principalmente para uso como um oscilador tríodo combinado e misturador de pentodo em receptores de televisão e FM. Sua performance nesta aplicação é comparável ao obtido com um misturador 6AG5 e um oscilador que consiste em uma única seção de um 6J6. Exceto para classificações de aquecedor e classificações de tensão aquecedor-cátodo, o 5X8 é idêntico ao 6X8. O 5X8 , como resultado de seus 600 milliampere a classificação do aquecedor e sua característica de aquecimento controlado do aquecedor, é particularmente adequada para uso em receptores de televisão que empregam aquecedores conectados em série. Quando o 5X8 é usado em conjunto com outros tipos de 600 milliamperes que exibem essencialmente a mesma característica de aquecimento do aquecedor, os picos de tensão do aquecedor nos tubos individuais são minimizados durante o período de aquecimento.
