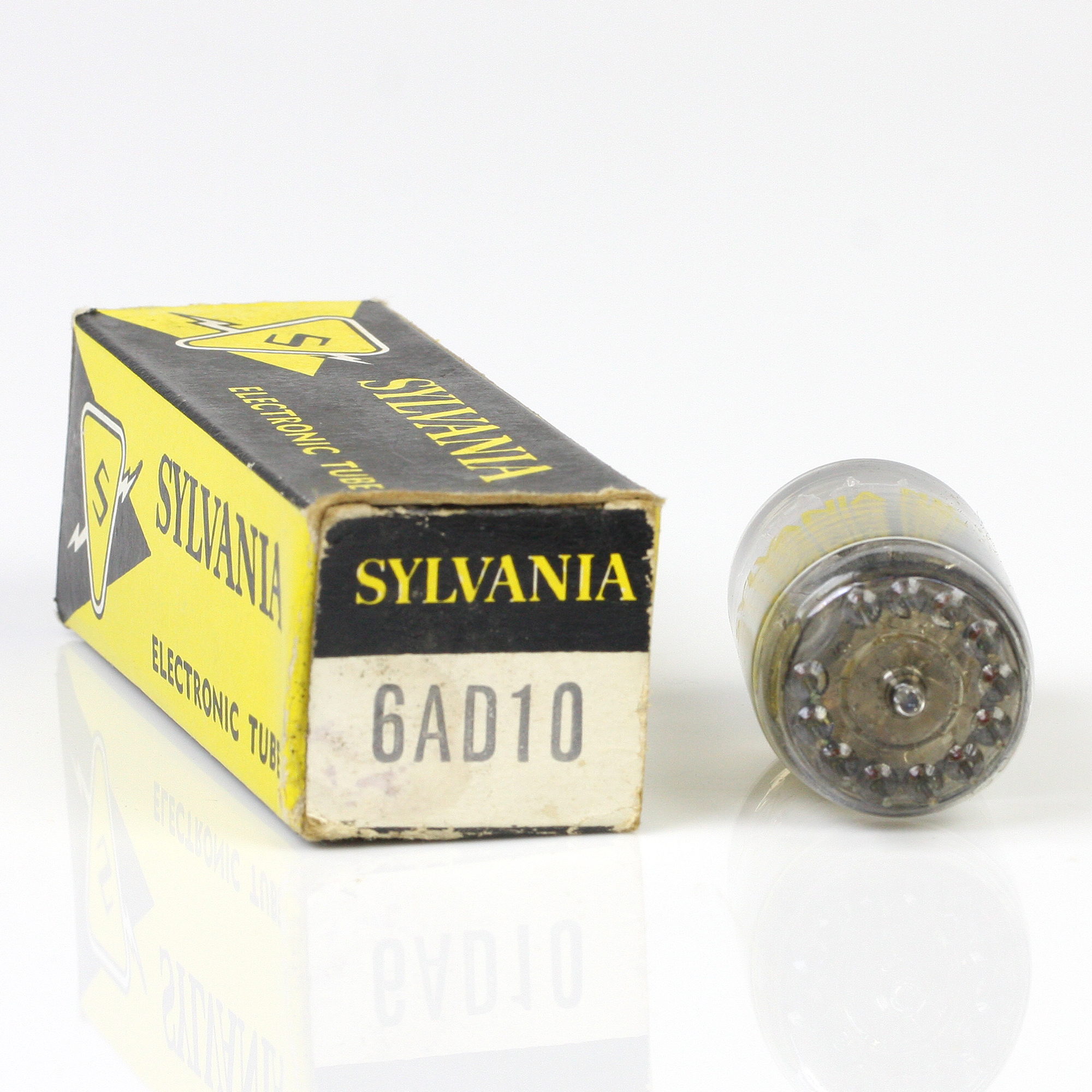

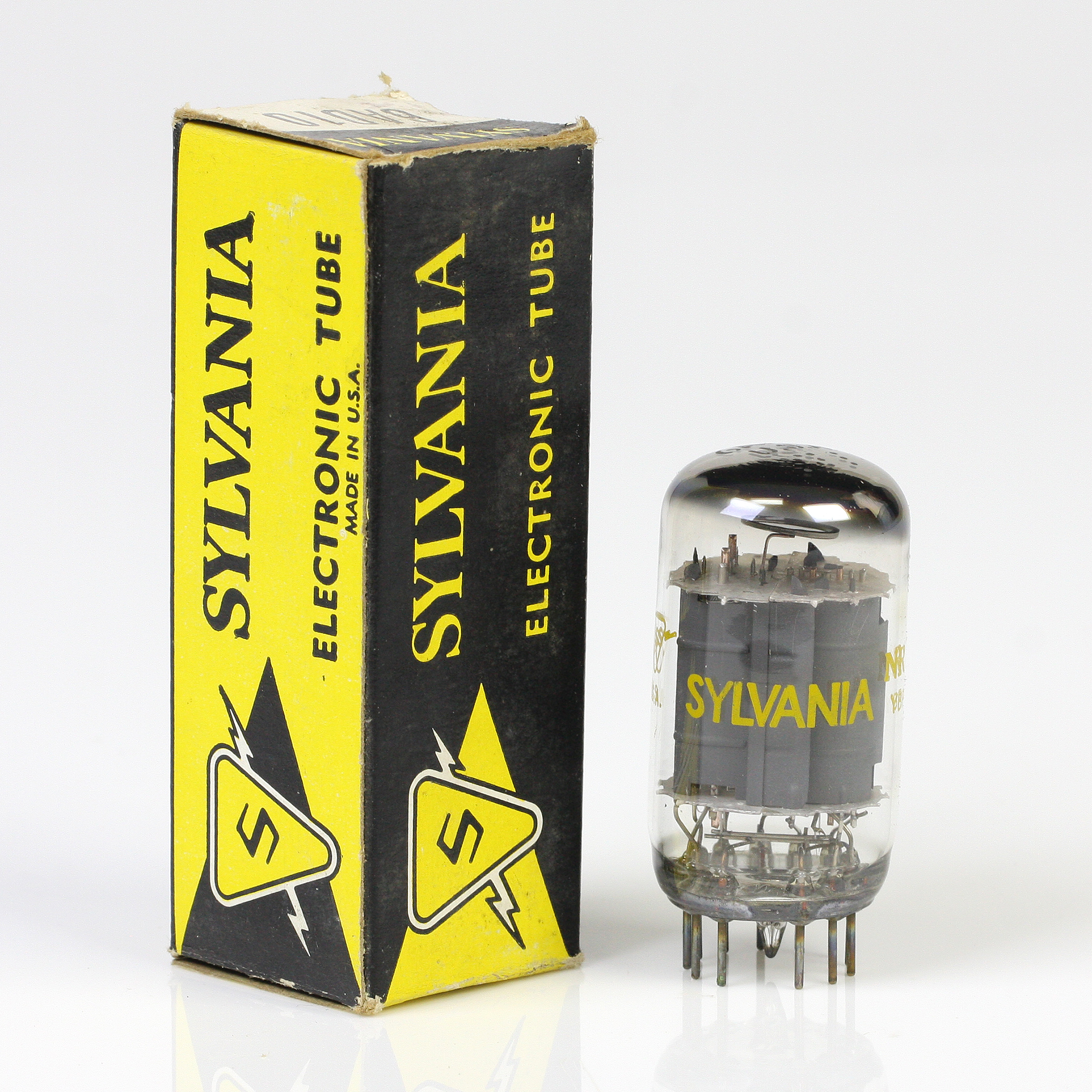

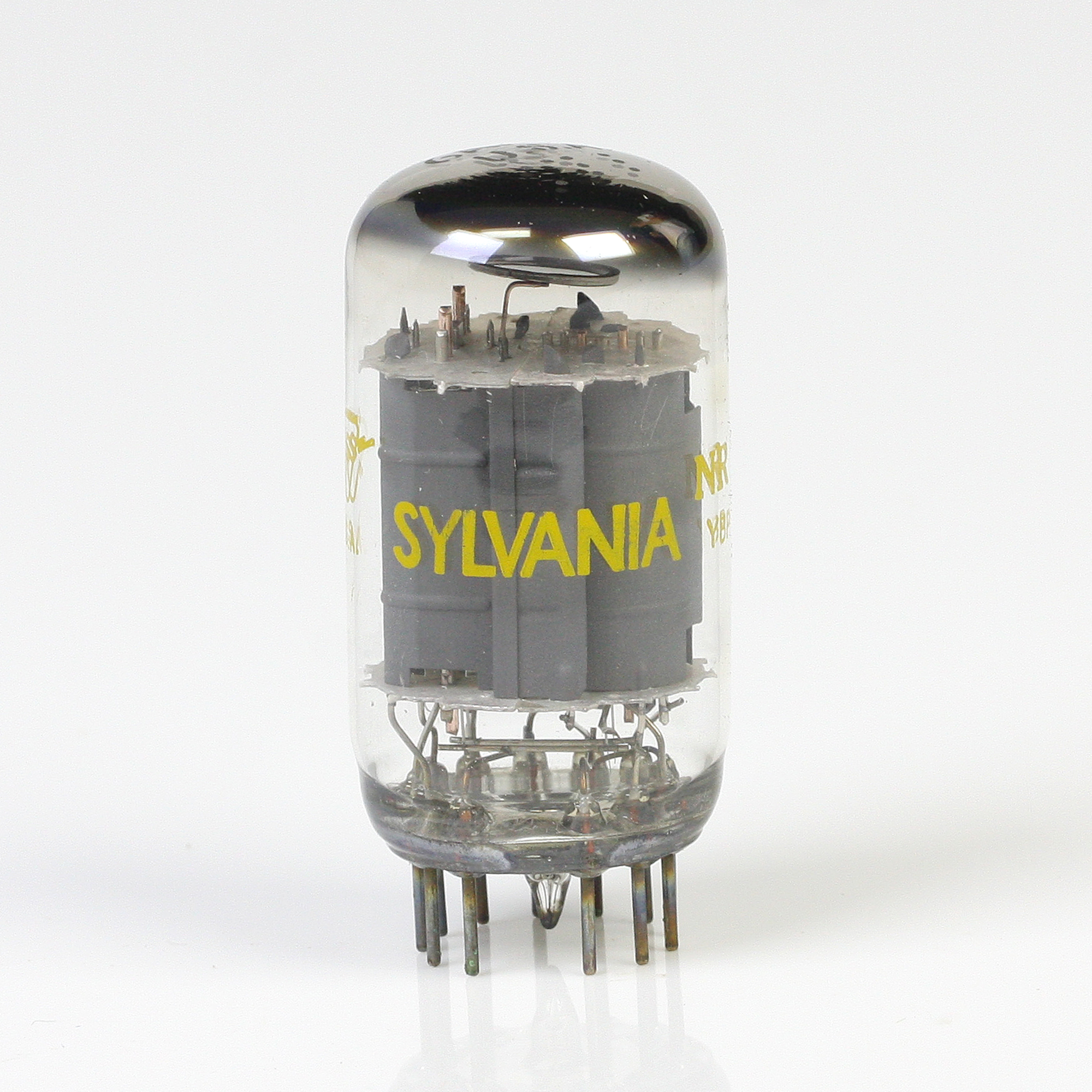

Válvula 6AD10 – SYLVANIA

6AD10 – SYLVANIA: TUBO TRIODO-DUPLO E PENTODO

Descrição: O tipo 6AD10 é uma Válvula eletrônico que combina um duplo tríodo e um pentodo, usado principalmente em aplicações de rádio e televisão. Esta Válvula é projetado para ser utilizado em circuitos de amplificação de áudio e vídeo.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

• Volts: 6.3

Corrente do Aquecedor:

• Amperes: 0.9

Capacitâncias Diretas entre os Eletrodos:

• Tríodo Nº1:
  • Grade para Placa: 2 pF
  • Grade para Cátodo e Aquecedor: 1.7 pF
  • Placa para Cátodo e Aquecedor: 0.6 pF
• Tríodo Nº2:
  • Grade para Placa: 2.2 pF
  • Grade para Cátodo e Aquecedor: 2.0 pF
  • Placa para Cátodo e Aquecedor: 0.7 pF
• Pentodo:
  • Grade Nº1 para Placa: 0.8 pF
  • Grade Nº1 para Cátodo, Aquecedor, Grade Nº2, e Grade Nº3: 8 pF
  • Placa para Cátodo, Aquecedor, Grade Nº2, e Grade Nº3: 9 pF

Classe A, Amplificador:

Valores Máximos (Design-Center Values):

• Tensão da Placa (Triodo): 300 volts
• Dissipação da Placa (Triodo): 1 watt
• Tensão da Placa (Pentodo): 330 volts
• Tensão da Grade Nº2 (Pentodo): 330 volts
• Dissipação da Placa (Pentodo): 2.5 watts

Características (Cada Unidade):

Tríodo:

• Tensão de Alimentação da Placa: 250 volts
• Resistência de Carga: 100k ohms
• Amplificação: 20
• Transcondutância: 2000 umhos
• Corrente da Placa: 10 mA

Pentodo:

• Tensão de Alimentação da Placa: 250 volts
• Resistência de Carga: 47k ohms
• Amplificação: 40
• Transcondutância: 5000 umhos
• Corrente da Placa: 12 mA
• Corrente da Grade Nº2: 4 mA
