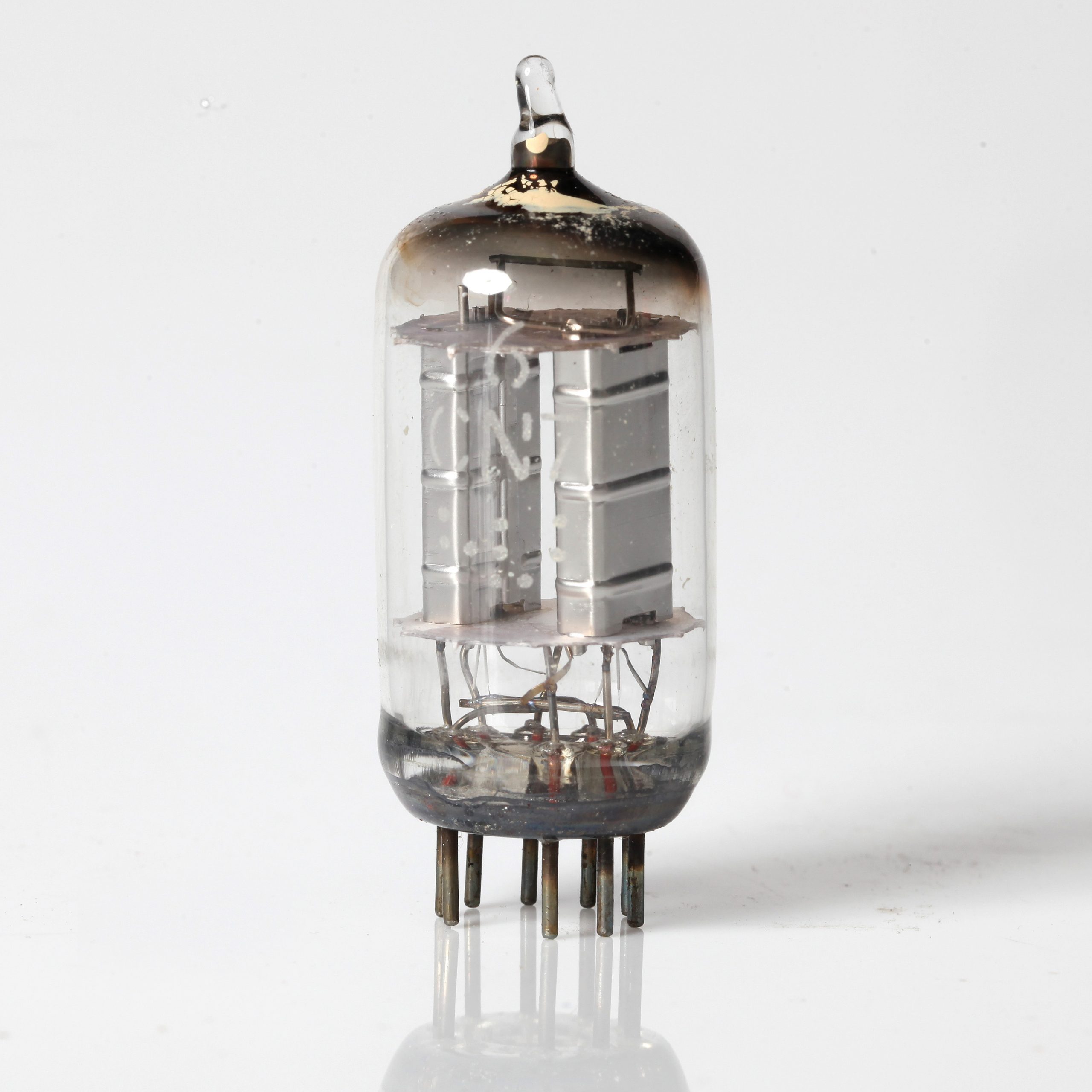

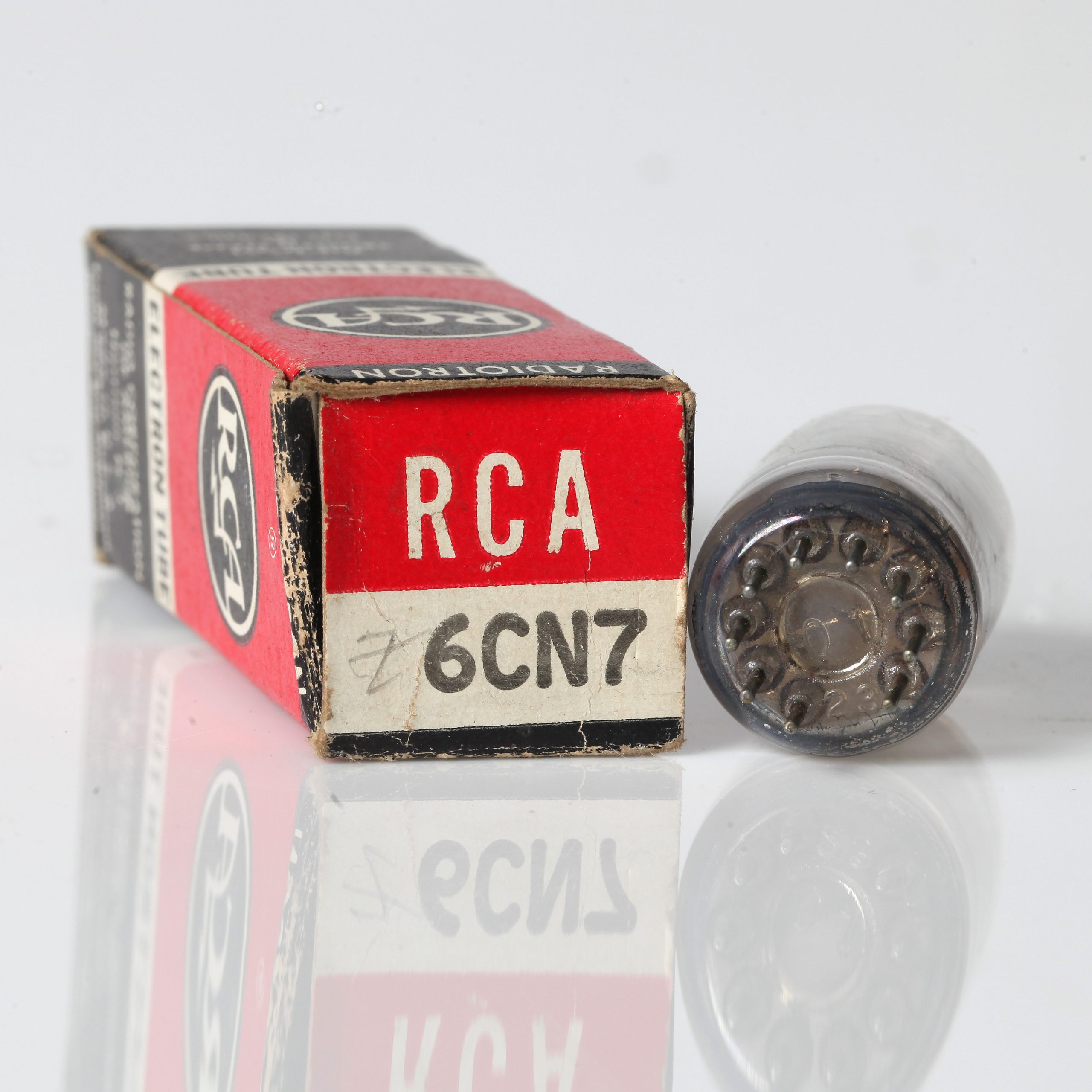

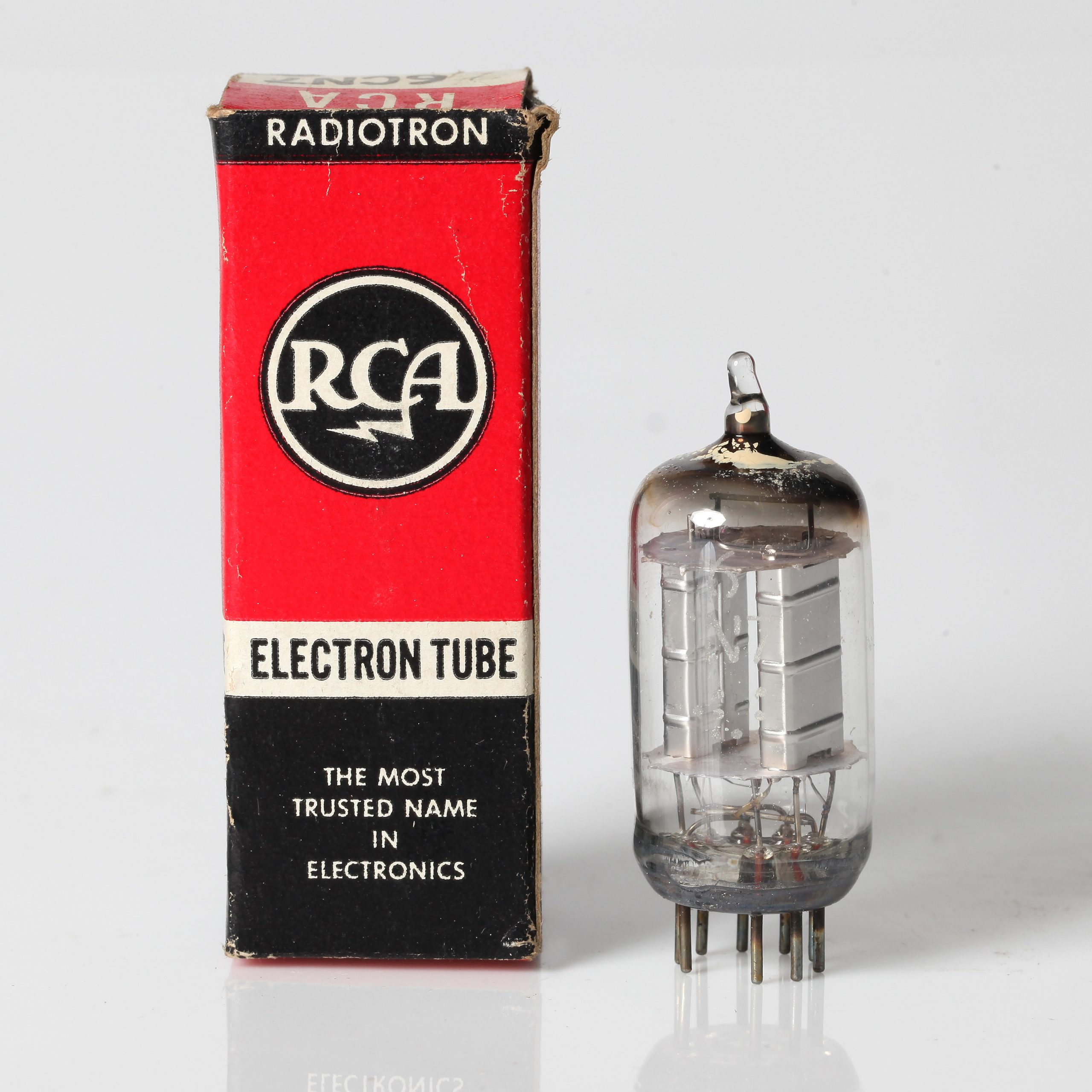

Válvula 6CN7 – RCA

VÁLVULA 6CN7 – RCA

Descrição Geral: A 6CN7 é uma válvula de amplificação tipo dupla triode, projetada para aplicações em amplificadores de áudio e circuitos de recepção. Esta válvula é conhecida por sua boa linearidade e capacidade de amplificação em um formato compacto.

Características Principais:

• Tipo: Dupla triode
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 2.5 W (por triode)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.3 A

Especificações Típicas:

• Tensão da Placa: 250 V
• Corrente da Placa: 10 mA (por triode)
• Tensão da Grelha: -3 a -8 V
• Transcondutância: Aproximadamente 8.000 µmhos (por triode)
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Para Ambas as Seções da Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -5 V
  • Transcondutância: 8.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Amplificadores de Sinal
• Circuitos de Modulação e Demodulação

Notas:

• A válvula 6CN7 é ideal para aplicações que requerem dois estágios de amplificação com uma boa linearidade e baixa distorção, tornando-a adequada para circuitos de áudio e recepção.
• Com sua configuração de dupla triode, ela oferece flexibilidade para circuitos de amplificação de baixa potência e pode ser usada em diversas configurações de circuito.
