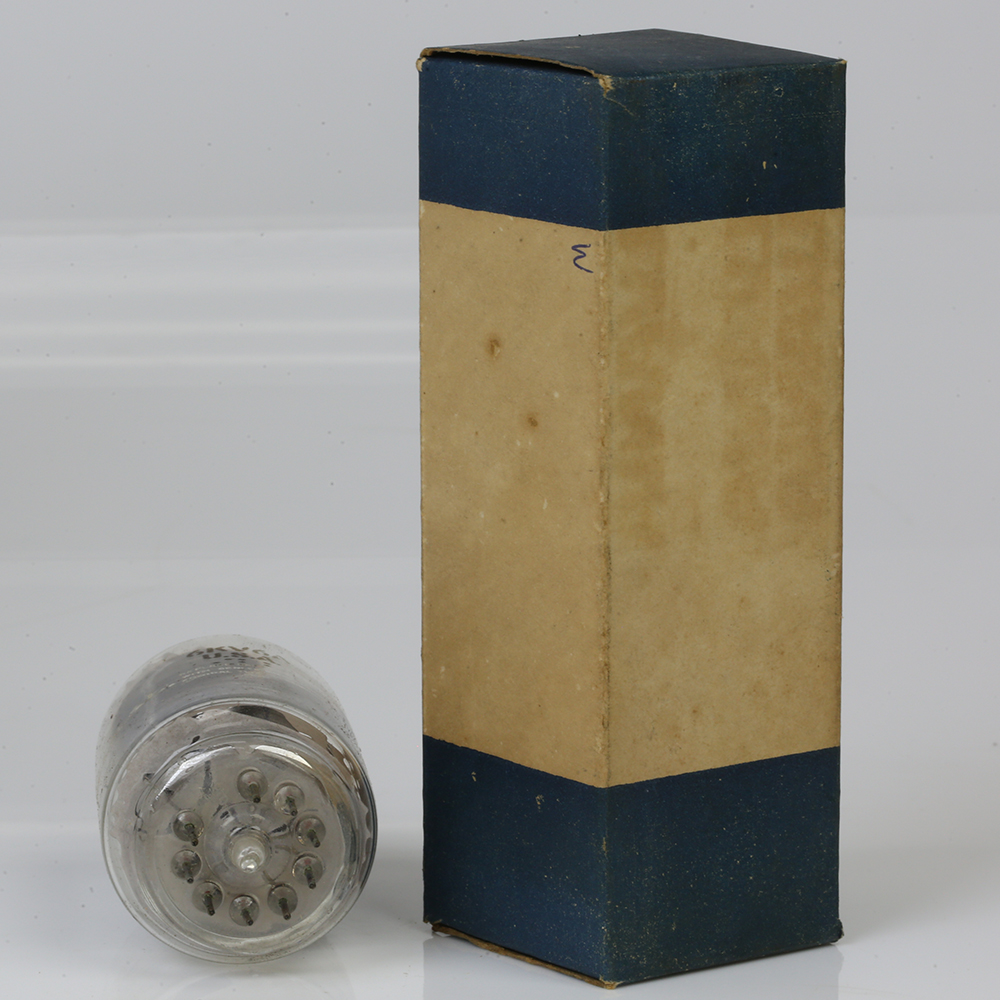

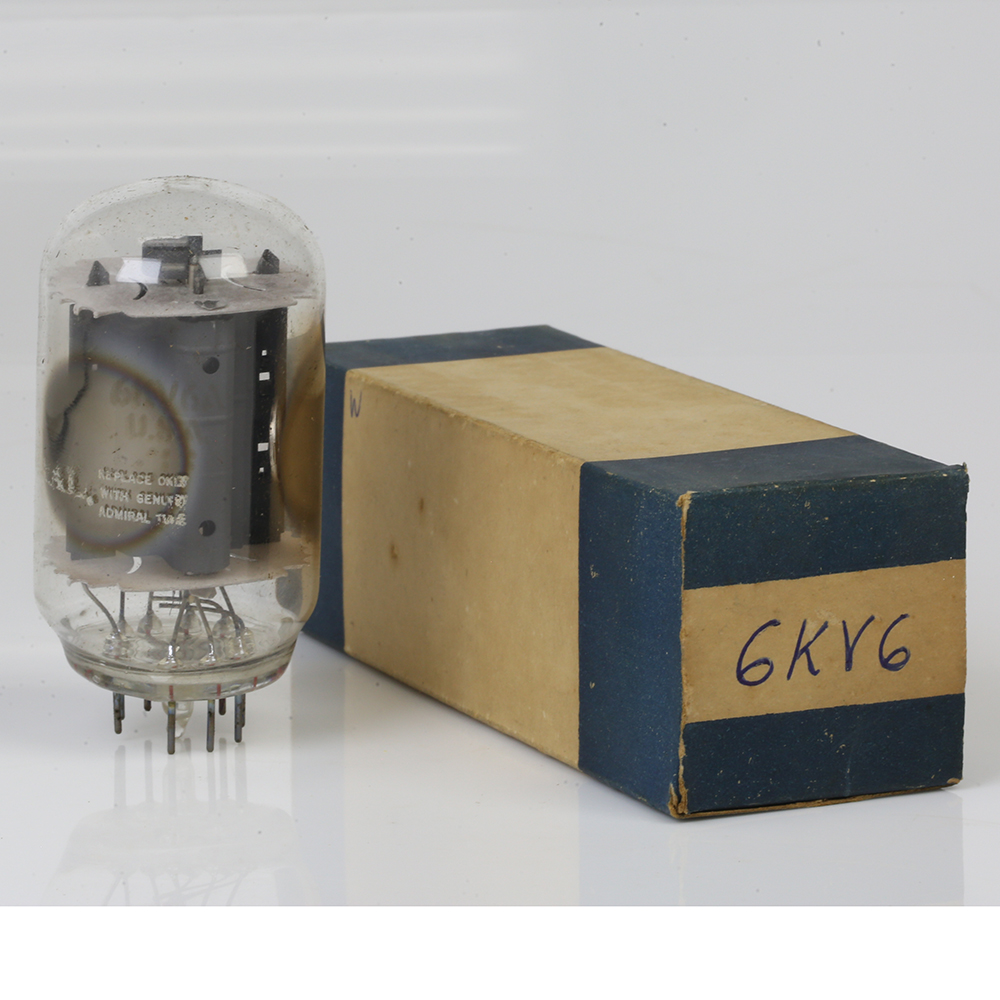

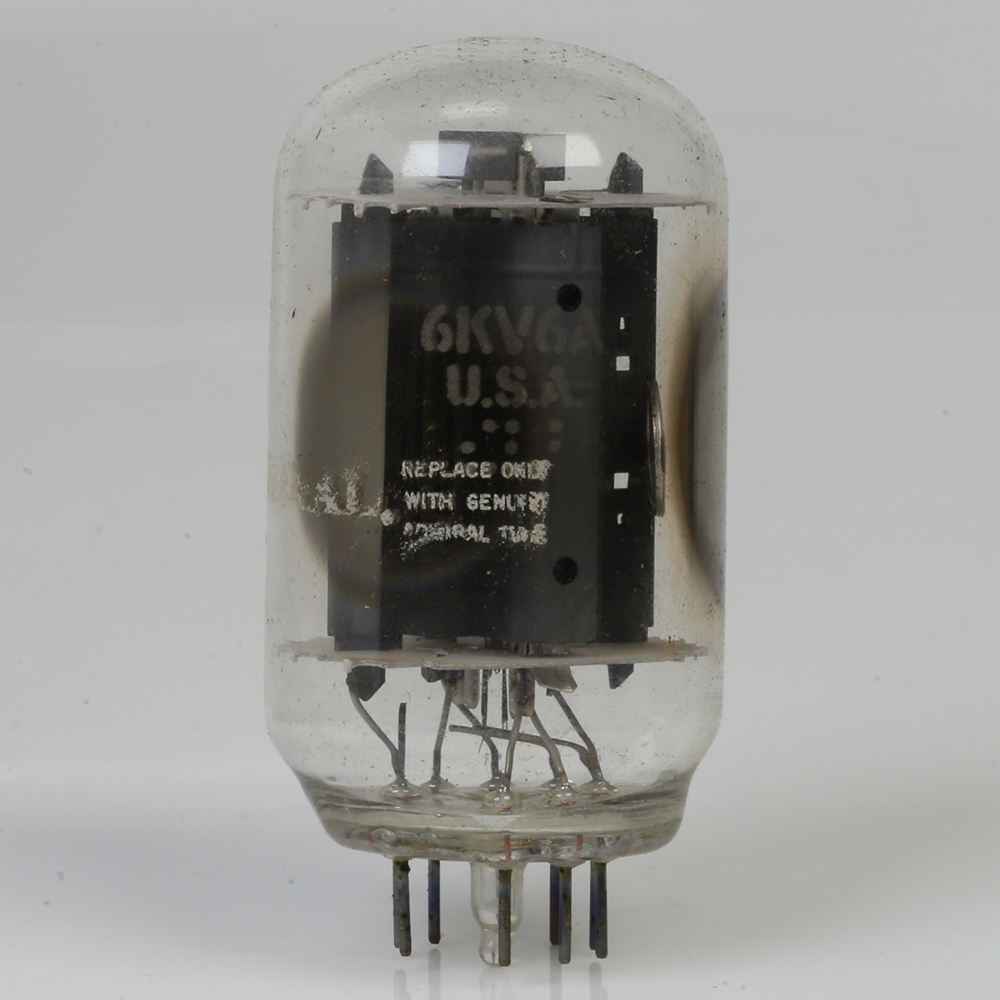

Válvula 6KV6 Sylvania

6KV6 – Válvula de Potência (Beam Power Tube)

Tipo NOVAR
Para aplicações de regulador de pulso de alta tensão em receptores de TV colorida

CARACTERÍSTICAS ELÉTRICAS — Valores Nominais

• Tensão de aquecimento, AC ou DC: 6,3 V

• Corrente de aquecimento: 1,6 A

Capacitâncias intereletrodos diretas:

• G1 para placa: 0,6 pF

• Entrada: G1 para (K, G3, G2, H): 22 pF

• Saída: Placa para (K, G3, G2, H): 9,0 pF

Para as características a seguir, veja as condições abaixo:

• Fator de amplificação (conexão triodo): 4

• Resistência de placa (aprox.): 10.000 ohms

• Transcondutância: 6000 µmho

• Corrente da placa DC (Tensão placa = 440V): 40 mA

• Corrente da G2 DC (30°C): 2,4 mA

• Corte da G1 (tensão para Ib = 1 mA): -42 V

Condições:

• Tensão de aquecimento (Eh): 6,3 V (Valor nominal)

• Tensão da placa (Eb): 100 / 140 V

• Tensão da G3 (Ec3): 0 V

• Tensão da G2 (Ec2): 140 V

• Tensão da G1 (Ec1): -24,5 a -24,5 V

---

CARACTERÍSTICAS MECÂNICAS

• Dimensões conforme: JEDEC No. 12-87

• Altura total máxima: 3,380 pol. (85,85 mm)

• Altura do assento até extremidade: 3,000 pol. (76,2 mm)

• Diâmetro máximo do envelope: 1,562 pol. (39,6 mm)

• Envelope: JEDEC Designação T12

• Base: 9 pinos NOVAR com botão grande e saída (JEDEC E9-88)

---

CLASSIFICAÇÕES MÁXIMAS — Valores Máximos de Projeto

(Para operação como regulador de pulso de alta tensão em receptores de TV colorida em sistema de 525 linhas, 30 quadros por segundo)

• Tensão da placa DC (Ib = 0 mA): 900 V

• Tensão de pico positiva da placa: 6500 V

• Tensão de pico negativa da placa: 1500 V

• Tensão DC da G3: 75 V

• Tensão DC da G2 (tela): 220 V

• Tensão de pico positiva da G2: 600 V

• Tensão da G1 (controle):

  • Pico negativo: 330 V

  • Valor negativo DC (polarização): -52 V

Tensão catodo-aquecedor:

• Pico: +200 / -500 V

• Média: 100 V

Tensão do aquecedor (Eh): 5,7 a 6,9 V

Corrente do catodo:

• Pico: 950 mA

• Média: 275 mA

• Potência de entrada da G2: 2,0 W

• Dissipação da placa: 28 W

• Temperatura do envelope (ponto mais quente): 240 °C

---

VALOR MÁXIMO DO CIRCUITO

• Resistência da G1 no circuito:

  • Para operação com polarização por resistor: 1 MΩ

---

NOTAS DE RODAPÉ

• Capacitâncias medidas sem blindagem externa (padrão EIA RS-191)

• G3 e G2 conectados ao cátodo e placa, respectivamente

• Tensões de pulso medidas com forma de onda recorrente

• Soquete tipo Novar 9-pinos “G-Contact” recomendado

• Tempo de pulso limitado a 15% do ciclo de varredura horizontal (10 µs em sistema 525 linhas/30 quadros)

• Corrente e potência de placa até 32 W podem ser suportadas por curtos períodos se a temperatura do envelope não for excedida

---

DIAGRAMA DE TERMINAIS — Vista Inferior

(JEDEC 9QU)

---

DESENHO DIMENSIONAL — JEDEC No. 12-97

(*) Aplicável ao diâmetro mínimo, exceto na área do selo.

Saiba onde você pode utilizar esta válvula:

Aplicações da Válvula 6KV6

A válvula 6KV6 é um tubo de potência do tipo beam power tube, projetado principalmente para atuar como regulador de pulso de alta tensão. Suas características tornam essa válvula ideal para aplicações específicas, especialmente em sistemas de vídeo e alta tensão.

📺 1. Receptores de Televisão Colorida (Antigos)

• Função: Regulador de pulso de alta tensão em circuitos de deflexão horizontal.

• Uso típico: Nas TVs coloridas analógicas (anos 60–80), a 6KV6 era usada no circuito de linha para regular os pulsos de alta tensão.

• Por quê?: Seu projeto robusto permite lidar com picos de tensão elevados (até 6500 V), comuns nos circuitos de deflexão horizontal que geram a tensão de aceleração do tubo de imagem (CRT).

⚡ 2. Geradores de Pulso de Alta Tensão

• Função: Controle de pulsos em sistemas de teste ou equipamentos industriais.

• Por quê?: Suporta picos de tensão muito altos e possui boa dissipação térmica (até 28 W).

🧪 3. Equipamentos de Teste e Medição

• Exemplo: Osciloscópios ou fontes de tensão de varredura.

• Por quê?: A válvula consegue operar em sistemas que exigem variações rápidas de tensão com grande estabilidade.

🔊 4. Amplificadores de Áudio em Classe A ou AB (Menos comum)

• Função alternativa: Embora não seja seu uso primário, pode ser aplicada em amplificadores de áudio valvulados experimentais ou vintage, em especial para quem deseja experimentar timbres diferentes.

• Por quê?: Possui características similares à 6V6 ou 6L6, embora não seja equivalente direta.

🔧 5. Projetos DIY e Retro

• Função: Componentes em projetos de restauração de TVs antigas, rádios ou projetos valvulados educacionais.

• Por quê?: Fáceis de encontrar e com datasheets completos, são ótimas para aprendizado e montagem de circuitos vintage.

---

⚠️ Observação Importante

• Esta válvula não deve ser usada fora das especificações máximas, especialmente no que se refere à tensão de placa, polarização e temperatura do envelope.

• O soquete apropriado é o Novar de 9 pinos, tipo JEDEC 9QU.
